Úprava a správa stavebních materiálů
Otevřete okno nastavení stavebních materiálů:
•(Volby > Atributy prvků > Stavební materiály)
•Nástrojová lišta Atributy (Okno > Nástrojové lišty > Atributy)

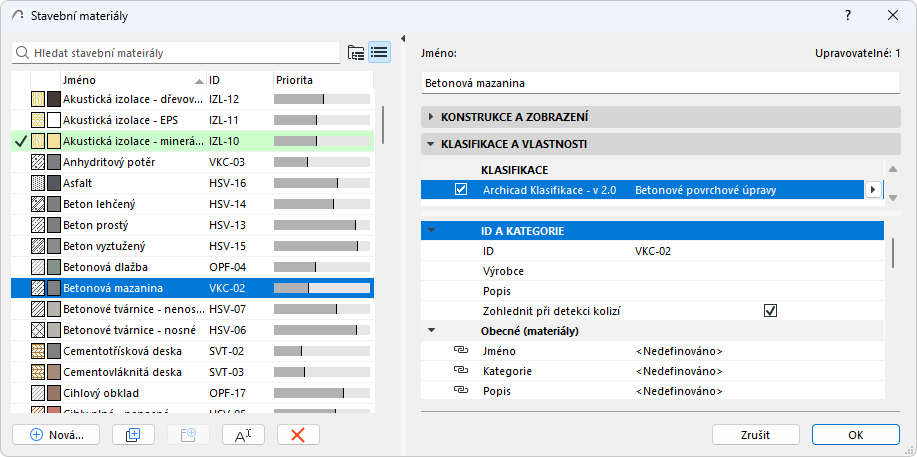

•V seznamu na panelu vlevo jsou seřazeny stavební materiály projektu podle jména, ID a priority průniků.
•Zelené zvýraznění označuje stavební materiály aktuálně vybraných prvků.

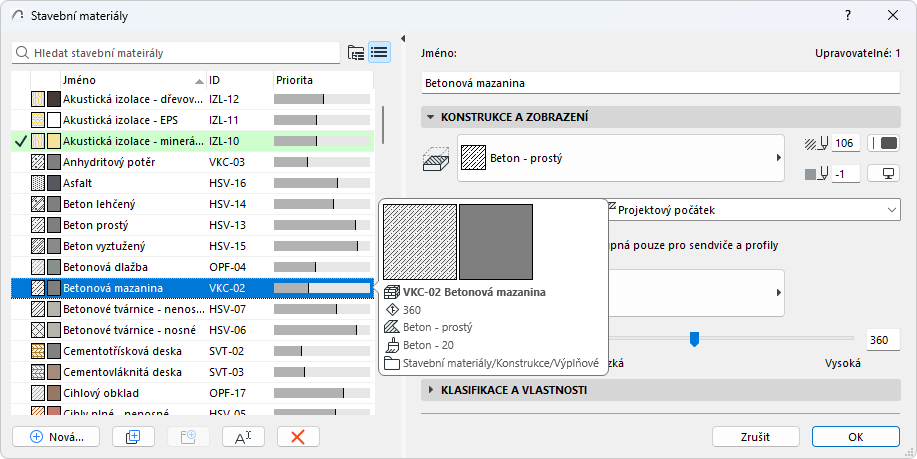

Poznámka: Najeďte na materiál myší, zobrazí se další informace.
Obecné informace: viz Používání oken atributů.
1.Vyberte jeden nebo více stavebních materiálů.

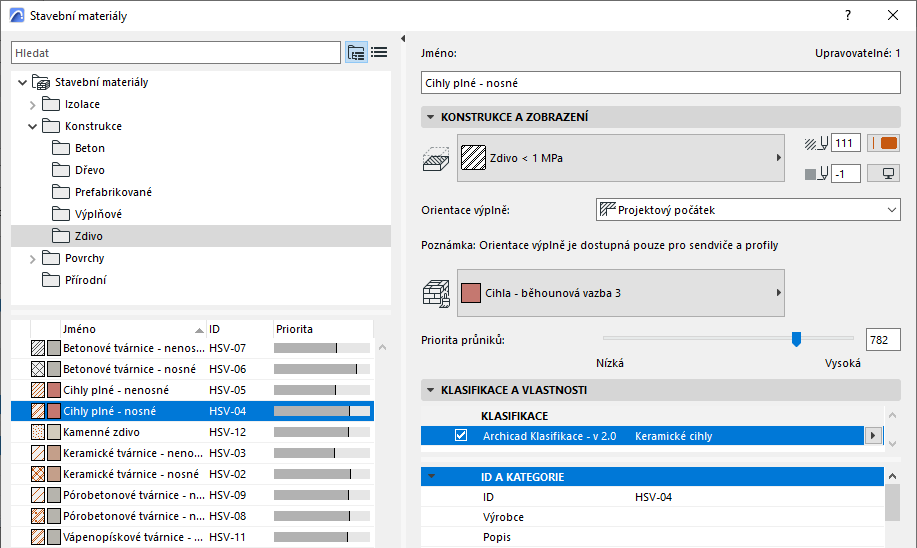

Tip: Pokud ve složkovém zobrazení vyberte podsložku, můžete upravit veškerý její obsah najednou.
2.Vlastnosti můžete upravit pomocí polí v pravé části okna
Řezová výplň
Vyberte řezovou výplň stavebního materiálu. V této nabídce jsou jsou uvedeny pouze výplně definované jako řezové výplně: vizKategorie výplní
Pera popředí a pozadí řezové výplně: Vyberte pera pro popředí a pozadí řezové výplně stavebního materiálu.
Viz také Odstranění čar mezi prvky modelu.
Orientace výplně
Tato volba má vliv pouze na vzory řezových výplní stavebních materiálů, které jsou použity v sendvičích a vlastních profilech. Vyberte možnost orientace výplně:
•Projektový počátek: Vzor výplně bude mít počátek v projektovém počátku.
•Počátek prvku: Vzor výplně je zarovnán se směrem prvku.
•Vyplnit vrstvu: (Dostupné pouze pro symbolové výplně.) Vzor bude upraven podle tloušťky vrstvy.
Nastavení směru vektorové nebo symbolové výplně
Symbolová výplň jako vrstva sendvičové konstrukce: Vyplnit vrstvu
Povrchový materiál
Nastavte povrchový materiál, který bude použit při zobrazení stavebního materiálu ve 3D.
Poznámka: Na úrovni prvku můžete povrchový materiál v jeho nastavení (panel Model) nebo v Infopaletce přepsat.
