Úprava a správa sendvičových konstrukcí

Otevřete okno Sendvičové konstrukce:

•Volby > Atributy prvků > Sendvičové konstrukce

•Nástrojová lišta Atributy (Okno > Nástrojové lišty > Atributy)

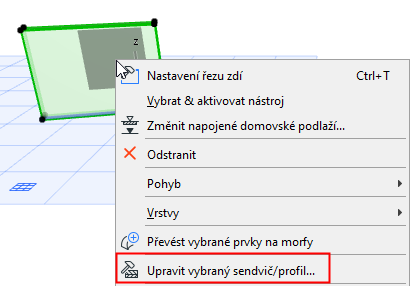

•Kontextová nabídka vybraného sendvičového prvku:

V tomto okně můžete přidávat, upravovat a spravovat sendvičové konstrukce projektu.

Tip: Pokud ve složkovém zobrazení vyberte podsložku, můžete upravit veškerý její obsah najednou.

Obecné informace: viz Používání oken atributů.

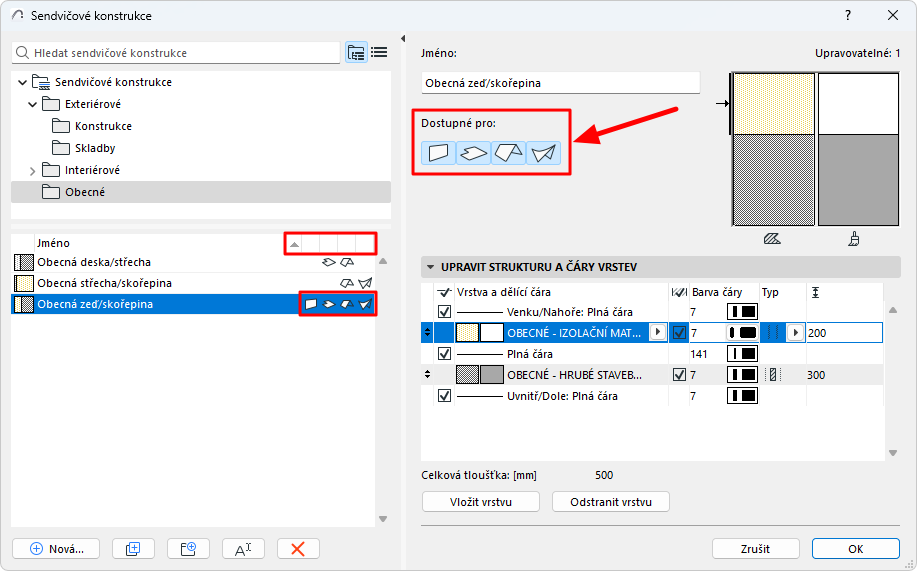

"Použít s" - určuje dostupnost sendviče

Pro jeden nebo více vybraných sendvičů:

Klikněte na jednu či více ikon zeď, deska, střecha a/nebo skořepina - vybrané sendviče budou dostupné pro zvolené nástroje.

•Můžete nastavit například sendvičovou konstrukci, která bude dostupná pro střechou a skořepinu. Objeví se tedy v nabídce sendvičů v oknech nastavení střechy a skořepiny.

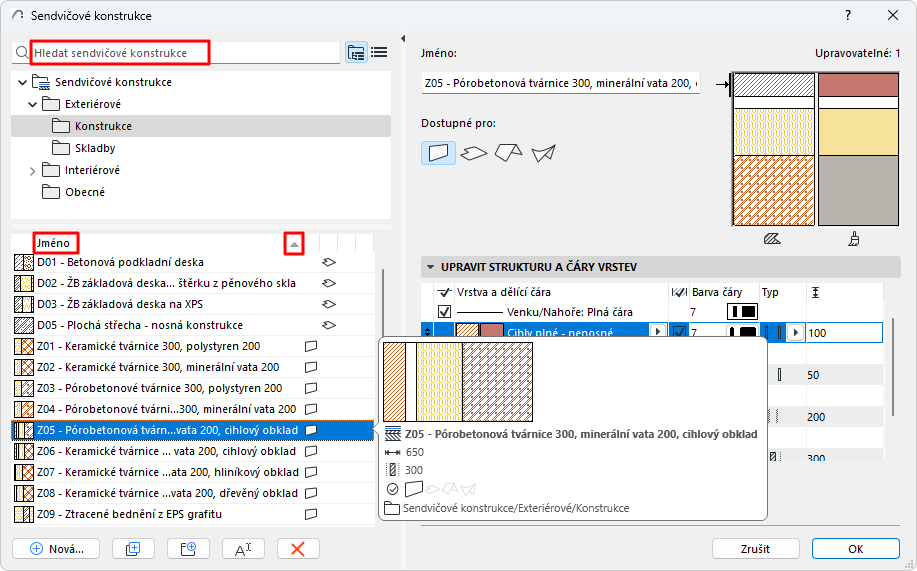

•Seznam sendvičů v levé části okna můžete kliknutím na záhlaví sloupce seřadit podle stavu.

Úprava vrstev a čar konstrukcí

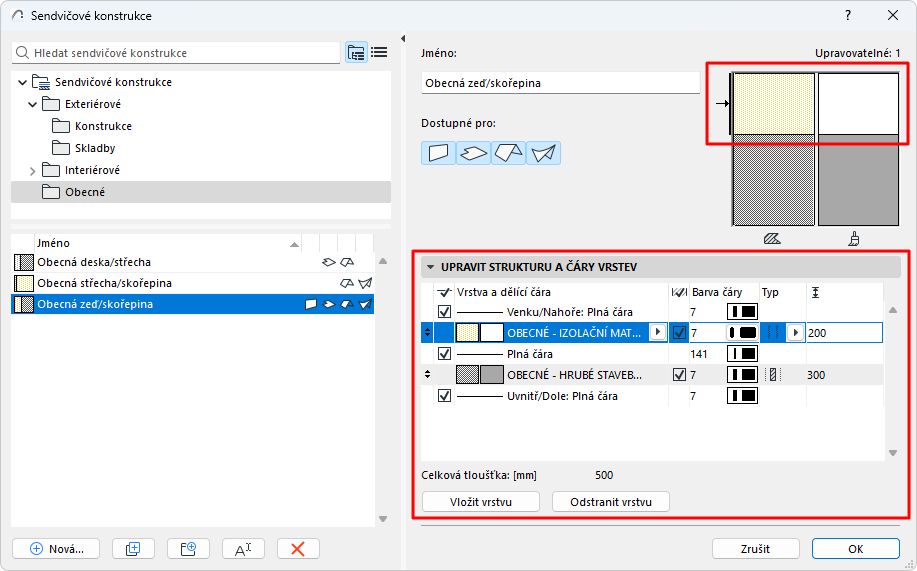

Pro vybraný sendvič: na panelu "Upravit konstrukce a čáry vrstev" jsou zobrazeny všechny vrstvy a dělící čáry sendviče.

Každou vrstvu tvoří stavební materiál a koncová čára, kterou lze zapnout nebo vypnout

V náhledu můžete vidět, jak bude vypadat sendvič v řezu, jaké bude mít povrchové materiály a typy čar. (Šipka označuje, která část je právě označená.)

Vložení vrstvy

Vyberte stávající vrstvu a tlačítkem Vložit vrstvu vložte novou vrstvu a dělící čáru nad ní.

Poznámka: Sendvičové konstrukce mohou mít 48 vrstev.

Odstranění vrstvy

Kliknutím odstraníte vybranou vrstvu. Odstraněna bude také dělící čára nad ní

Změna pořadí vrstev

Pořadí vrstev v sendviči je důležité. První vrstva v seznamu je považována jako

•“Vnější” vrstva v případě zdí

•“Horní” vrstva v případě střech a desek

•“Referenční strana” v případě skořepin.

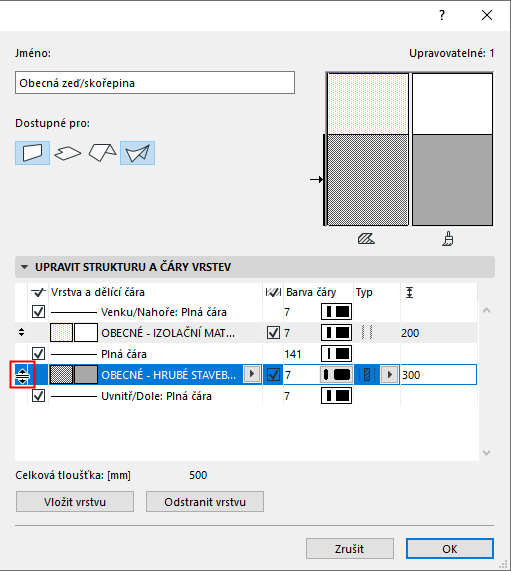

Pomocí šipek nahoru/dolů na levém okraji vybrané vrstvy můžete vrstvu přetáhnout na novou pozici.

Úprava stavebního materiálu vrstvy

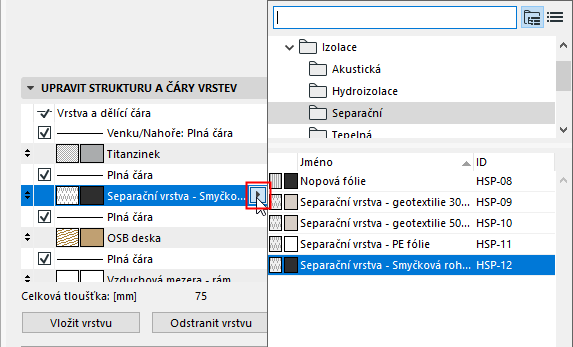

Označená vrstva: otevřete nabídku a vyberte libovolný stavební materiál.

Zobrazení/skrytí koncové čáry vrstvy

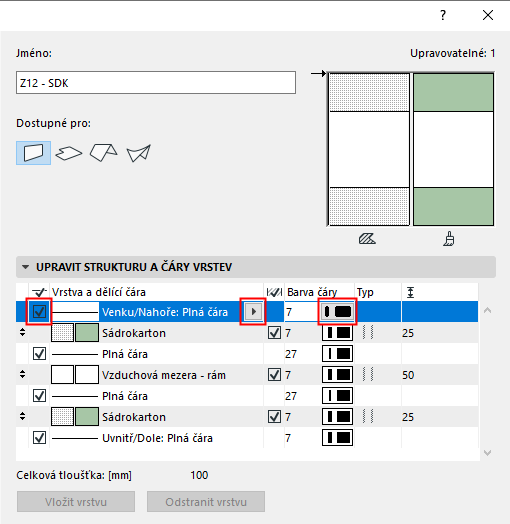

Označená vrstva: zaškrtnutím pole můžete zobrazit koncové čáry vrstvy.

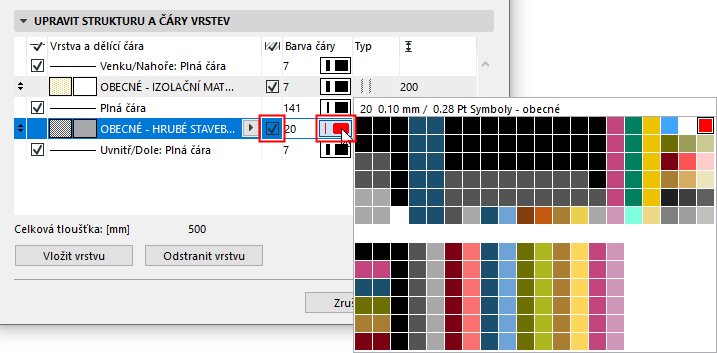

Z nabídky vyberte pero pro tyto čáry.

Definice typu konstrukce vrstvy (nosná vrstva/povrch/ostatní)

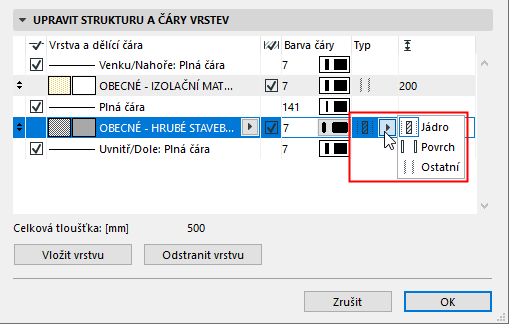

Z této nabídky vyberte, zda bude vybraná vrstva nosná (jádro), povrch nebo ostatní. Toto ovlivní částečné zobrazení konstrukce sendvičového prvku.

Viz Částečné zobrazení konstrukce.

•Jako nosnou konstrukci můžete vybrat více vrstev, tyto vrstvy spolu ale musí sousedit.

•Můžete určit více sousedních vrstev jako povrch, ale musí zahrnovat jednu nebo obě krajní vrstvy.

•Pokud změníte vlastnost vrstvy z jádra na povrch, budou také všechny vrstvy mezi touto vrstvou a nejbližším povrchem změněny na povrch.

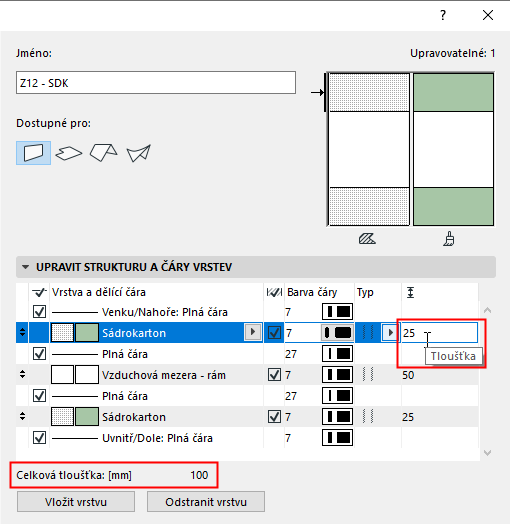

Tloušťka vrstvy a celková tloušťka

Označená vrstva: zadejte hodnotu jeho tloušťky.

Celková tloušťka sendvičové konstrukce je zobrazená níže.

Zobrazení/skrytí dělících čar

Označená čára: zaškrtnutím pole čáru zobrazíte.

Z nabídek vyberte typ čáry a pero.
