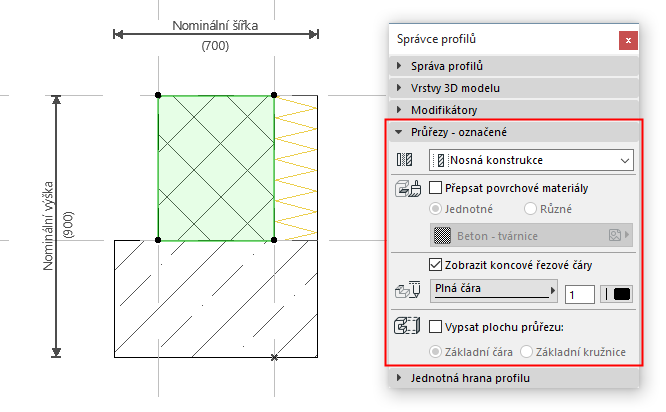

V okně editoru profilu vyberte výplň.
Na panelu Průřezy okna Správce profilů můžete upravit následující parametry:
Typ vrstvy
Nastavte označený průřez jako nosnou část, povrch nebo ostatní. Tato definice ovlivní částečné zobrazení konstrukce složitého profilu.
Podrobnější popis naleznete v tématu Částečné zobrazení konstrukce.
Přepsat povrchové materiály
Aktivujte volbu Přepsat povrchové materiály a z nabídky vyberte nový povrchový materiál. V opačném případě bude průřez zobrazen s povrchovým materiálem definovaným stavebním materiálem výplně.
Pokud v editoru profilu nastavíte různé povrchové materiály jednotlivým hranám, zobrazí se v tomto panelu “Různé”.
Zobrazit koncové řezové čáry
Touto volbou můžete zapnout koncové řezové čáry.
Nastavte typ čáry a pero označených průřezů profilu. Tímto typem čáry a perem je zobrazen konec prvku profilu v řezu.
Vypsat plochu průřezu
Způsob výpočtu plochy povrchu této komponenty v interaktivní tabulce komponent definujete volbou Základní čára nebo Základní kružnice.
Pro zobrazení referenční čáry nebo kružnice ve Správci profilů je třeba mít zapnutu tuto možnost ve Zobrazení > Volby zobrazení > Základní čáry/kružnice ploch průřezů.
Více informací naleznete v tématu Data komponentů v Archicadu.
