Počátek profilu v okně editoru profilu

Počátek zobrazený v okně Editor profilu je významným referenčním bodem.

Počátek profilu nemůžete přesunout, ale můžete přesunout samotný tvar profilu, aby byl správně umístěn vzhledem k počátku.

Profil zdi

•Pokud je profil použit pro Zeď, reprezentuje počátek profilu umístění referenční čáry.

Profil sloupu nebo trámu

•U Sloupu nebo Trámu počátek reprezentuje umístění osy prvku.

•Profilové trámy použité v konstrukci schodiště: aby byla vytvořena správná napojení, počátek profilu musí být na horní hraně profilu. (Případně můžete nastavit horní kotevní bod).

Viz také Kotevní bod schodnice.

Prvky lehkého obvodového pláště

Toto platí pro prvky, které jsou nastaveny pro knihovní prvky a knihovní prvky lehkého obvodového pláště jsou nastavené jako profilové (jako v knihovně AC ).

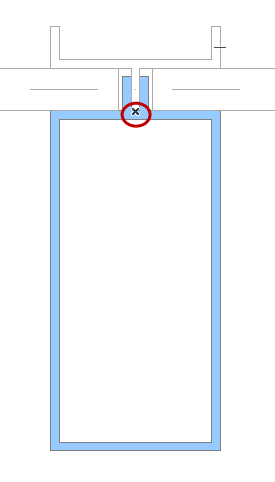

•Pokud je profil použitý na rám lehkého obvodového pláště, je počátek umístěn na vnitřní straně zasklení. Směrem dolů je v profilu orientována vnitřní část rámu. Obecně bude počátek profilu umístěn v horní části osy profilu.

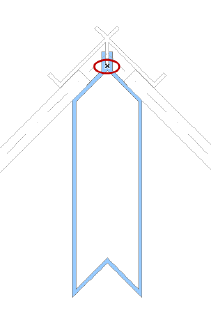

•Pokud je profil použitý na rohový rám lehkého obvodového pláště, je počátek umístěn na vnitřní straně zasklení v místě průniku.

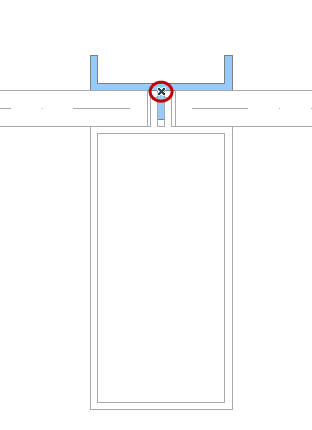

•Pokud je profil použitý na krytku rámu lehkého obvodového pláště, je počátek umístěn na vnitřní straně zasklení v místě průniku.

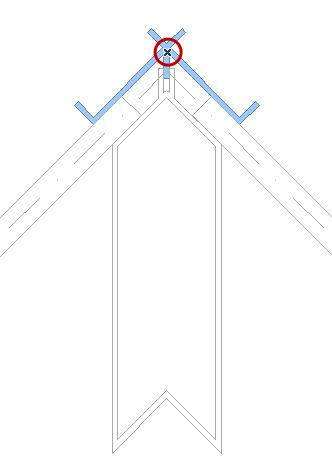

•Pokud je profil použitý na krytku rohového rámu lehkého obvodového pláště, je počátek umístěn na vnější straně zasklení. Směrem nahoru je v profilu orientována vnější část rámu.

Viz také Rohové rámy lehkého obvodového pláště.
