Překrývající se prvky se zobrazují podle určeného pořadí překrytí, které se obvykle používá v architektonických výkresech.
Implicitně je pořadí prvků určeno třídami prvků, kterých je šest. Bez ohledu na pořadí, ve kterém jste prvky do projektu vložili, jsou prvky v první třídě umístěny v popředí, prvky druhé třídy na nimi atd.
Třídy prvků jsou (v sestupném pořadí):
1.Anotace (texty, popisky, všechny typy kót, razítka zón)
2.2D kresby (čáry, kružnice, křivky, aktivní body)
3.Knihovní prvky (objekty, lampy, schodiště)
4.3D konstrukce (zdi, trámy, desky, dveře, okna, sloupy, střechy, sítě)
5.2D výplně
6.zóny
7.Obrázky
Pořadí kreslení překrývajících se prvků
Překrývání prvků ve stejné třídě závisí na pořadí, ve kterém je nakreslíte, ale průsečíky zdi se stejnou výplní budou vykresleny správně.
Při výběru překrývajících se prvků ve stejné třídě je můžete vybírat postupně pomocí klávesy Tab.
Viz Výběr prvků.

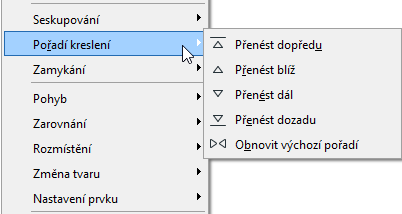

Výchozí pořadí překrytí je vhodné ve většině případů, ale prvky můžete umístit i v jiném pořadí. Například když chcete, aby výplň překrývala 2D prvek nebo objekt, můžete pomocí příkazů v nabídce Úpravy > Pořadí kreslení nebo pomocí příslušných tlačítek panelu nástrojů Uspořádat prvky přepsat výchozí pořadí prvek po prvku.
U nově vytvářených prvků fungují příkazy takto:
•Přenést blíž: Po použití tohoto příkazu budou označené prvky překrývat nezměněné prvky ve stejné třídě nebo nižších, ale budou stále pod prvky vyšších tříd.
•Přenést dopředu: Po použití tohoto příkazu budou vybrané prvky překrývat všechny existující prvky.
•Přenést dál: Po použití tohoto příkazu budou označené prvky překryty nezměněnými prvky ve stejné nebo vyšší třídě, ale budou překrývat prvky nižších tříd.
•Přenést dozadu: Po použití tohoto příkazu budou vybrané prvky překryty všemi existujícími prvky.
•Obnovit implicitní pořadí: Tento příkaz obnoví výchozí pořadí překrývání popsané výše.
Výchozí pořadí a příkazy pro přizpůsobení jsou založeny na dvou mechanismech pořadí: třídách a úrovních řazení.
Archicad rozděluje prvky do 14 úrovní překrývání. Každá úroveň může obsahovat libovolný typ prvku. Konečné pořadí překrývání, které uvidíte na obrazovce a na tištěných výstupech, je založeno na těchto úrovních a třídách prvků. Všechny prvky v jedné úrovni překryjí prvky na nižších úrovních, bez ohledu na třídu prvků.
Nové prvky se vkládají do preferované úrovně v jejich vlastní třídě. Preference úrovní jsou tyto:
1-4: Implicitně prázdné
5: Poznámky
6: 2D grafika
7: Knihovní prvky
8: 3D konstrukce
9: 2D polygony
10: Obrázky
11-14: Implicitně prázdné
Implicitně jsou horní a spodní 4 úrovně prázdné. Přenést prvky libovolného typu z nebo do těchto úrovní lze pomocí příkazů Úpravy > Pořadí kreslení popsaných níže.
Příkazy Přenést dopředu a Přenést dozadu přesunou označené prvky tak, překryjí (nebo budou překryty) všechny existující prvky. Nemusí nezbytně být na 1. nebo 14. úrovni, což znamená, že ve většině případů bude pořád možné přenést jiné prvky ještě před nebo za ně.
Text nebo kóty přenesené na horní úroveň již nelze překrýt. Například, když chcete, aby je překryla výplň, musíte text přenést o jednu úroveň dozadu.
Při přenášení několika prvků, které jsou na různých úrovních, blíž nebo dál se každý prvek přesune jen o jednu úroveň.
Když posunete prvky různých typů úplně dopředu nebo dozadu, překryjí (nebo budou překryty) všechny existující prvky a zachovají si pořadí vůči sobě navzájem.
Zóny a výplně jsou složené prvky, tvořené komponenty dvou různých tříd (polygony zón a razítky zón, výplně a text velikosti plochy). Tyto dva komponenty si vždy zachovají své pořadí podle tříd, například text velikosti plochy vždy překryje svou výplň. Ačkoli můžete změnit jejich pořadí samostatně, výplně a výplně zón nemohou nikdy překrýt jejich vlastní texty a razítka zón, druhý komponent bude vždy přinucen, aby se přesunul spolu s nimi.
Ve výstupu do DXF/DWG budou všechny prvky průhledné, což znamená, že zakryté nebo částečně překryté prvky budou vidět celé.
