Použijte příkaz Srovnat k prodloužení nebo zkrácení koncových bodů vybraných prvků k čáře, oblouku nebo hraně prvku.
Následující typy prvků lze srovnat: zdi, trámy, zábradlí, prvky TZB tras, oblouky a čáry.
Poznámka: Je možné jej použít také pro natažení střešní roviny k jiné střešní rovině, případně k jiným prvkům.
Viz oddíly Seskupit se střechou a Ořezání vzdálenou střechou.
1.Označte prvky, které chcete srovnat.
2.Vyberte příkaz Úpravy > Změnit tvar > Srovnat (také ve Standardní nástrojové liště).

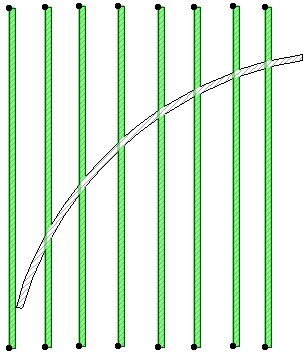

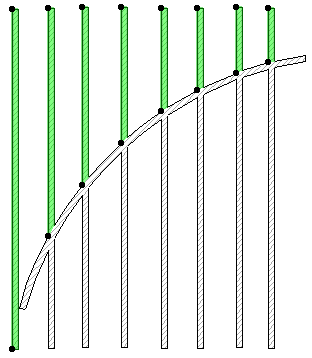

3.Nakreslete čárový segment, nebo klikněte na existující čáru, zeď, hranu polygonu nebo oblouk/kružnici. Koncové body označených zdí a čar se upraví (natáhnou nebo zkrátí) tak, aby dosáhly na nakreslenou nebo označenou čáru nebo křivku. Dotčeny budou jen ty prvky, které protínají (nebo by se protnuly) zvolenou čáru/oblouk/hranu.
Poznámka: Pokud kliknete na hranu desky je další postup stejný jako příkaz Napojit prvky na desky.
Příkaz Srovnat je dostupný v oknech půdorysu a 3D, a - pouze pro 2D kreslící prvky - v oknech řezu/pohledu/int. pohledu, 3D dokumentu a detailu/pracovní listu. Ve 3D pohledu můžete srovnat označené zdi nebo trámy i ve svislé rovině.
Zkratka pro rozdělení a srovnání
Pomocí jednoduché zkratky můžete srovnat krátké nebo ořezat dlouhé prvky najednou podle stejné hrany.

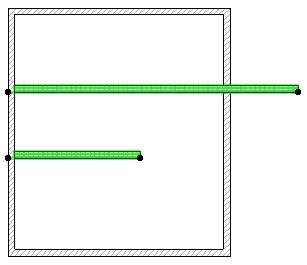

1.Označte všechny prvky, které chcete rozdělit nebo srovnat. Aktivní musí být ten nástroj, kterým byly vytvořeny označené prvky.

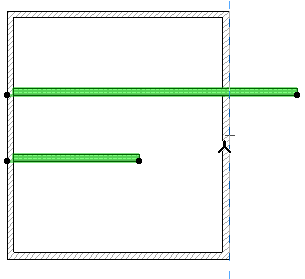

2.Stiskněte klávesu Ctrl (Windows) nebo Cmd (Mac) a klikněte na hranu, kterou chcete použít pro ořezání/srovnání.

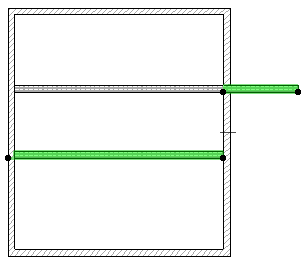

3.Operace se okamžitě provede. Všechny výsledné prvky zůstanou označeny.
