Práce s lehkými obvodovými plášti: Přehled

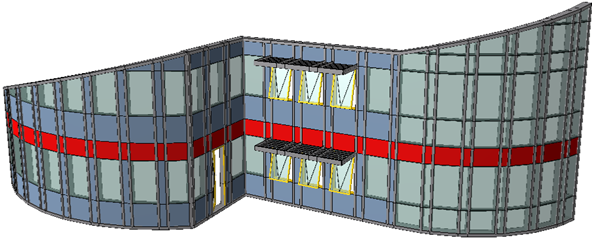

Lehký obvodový plášť je samostatný prvek skládající se z komponentů Rám, Panel, Spoje a Doplňky: jedná se o části lehkého obvodového pláště, uspořádané na základním povrchu podle předdefinovaného a editovatelného schématu.

Základní povrch může být rovinný nebo válcový; jiné křivky nejsou podporovány.

Nastavení celkové hierarchie schématu a jednotlivých prvků lehkého obvodového pláště můžete upravit na úrovni Systému lehkého obvodového pláště.

Při vytváření lehkého obvodového pláště lze využít jednoduché grafické zadávání. Aktivujte nástroj Lehký obvodový plášť, zvolte geometrickou metodu a nakreslete referenční čáru, lomenou čáru, obrys nebo oblouk.

Pokud použijete metodu obrysu, zadáte celou geometrii lehkého obvodového pláště.

Když nakreslíte referenční čáru/oblouk/lomenou čáru, bude lehký obvodový plášť vysunut z této čáry/lomené čáry/oblouku.

Pro další informace o geometrických metodách lehkého obvodového pláště shlédněte Metody kreslení lehkého obvodového pláště.

Lehký obvodový plášť je tvořen skupinou prvků (např. rámy, panely a spoje). Parametry každého prvku jsou definovány na vlastní stránce nastavení lehkého obvodového pláště.

Viz Prvky lehkého obvodového pláště.

Lehký obvodový plášť lze editovat na dvou úrovních:

Úpravy na úrovni systému

Označte lehký obvodový plášť; otevřete Nastavení lehkých obvodových plášťů; a znovu upravte libovolné nastavení systému LOPu.

Kliknutím na OK předefinujete lehký obvodový plášť podle modifikovaných nastavení.

Viz Nastavení systému lehkého obvodového pláště.

Úprava jednotlivých prvků lehkého obvodového pláště

Označte lehký obvodový plášť; vstupte do režimu úprav.

Viz Režim úprav lehkého obvodového pláště.

V režimu úprav nemůžete přidávat další lehké obvodové pláště, ale můžete upravit libovolné členy pláště nebo do něj další přidávat. V režimu Upravit, má každý člen (Schema, Rám, Panel, Doplňky, Spoje) své vlastní dialogové okno a svůj nástroj, umožňující měnit nastavení a vkládat nové členy do lehkého obvodového pláště.

Pro úpravu nastavení jakéhokoliv členu lehkého obvodového pláště, jej vyberte a použijte dialog nastavení pro změnu nastavení. Například označte panel změňte jeho povrchový materiál. Změna nastavení vybraného členu ho přenese do třídy “Uživatelský” člen. Můžete mít libovolný počet různých uživatelských členů. Jakmile člen získá uživatelské nastavení, není možné na něj aplikovat nastavení celého systému.

V režimu Upravit můžete vytvářet další členy Vašeho lehkého obvodového pláště, použitím nástrojů Schéma, Rám, Panel, Spoje a Doplňky. Když používáte tyto nástroje ke tvorbě nových členů, můžete si zvolit jestli využijete implicitní nastavení systému, nebo určíte jiné, vlastní nastavení.

Doplňkové příkazy lehkého obvodového pláště

Nabídka 3D model > Úprava lehkého obvodového pláště obsahuje soubor příkazů, které se týkají funkcí LOP. Tyto funkce jsou popsány v jiné části této dokumentace.
