Vyberte typ zalomení schodiště v nastavení prvku (podesta nebo zkosené stupně) a nastavte detailní možnosti.
Tento typ zalomení bude vložen na každý zlom (každý bod, na který kliknete při kreslení referenční čáry schodiště) mezi dvěma segmenty ramene schodiště. Všechna zalomení tedy budou mít stejné nastavení. Nicméně typ jednotlivých zalomení již vytvořených schodišť můžete upravovat.
Viz Úprava typu zalomení schodiště, níže.
Vybraný typ zalomení schodiště nastavte v okně nastavení schodiště nebo v Infopaletce.
•Automatická podesta

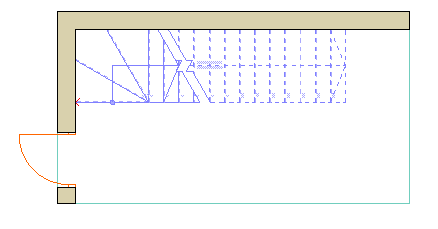

•Zkosené stupně se stejným úhlem
•Zkosené stupně s jednotnou délkou
Poznámka: Poznámka k lokalizaci verze USA - místo “Goings” používají “Runs” - ale to se nás netýká...
Volby každého typu zalomení můžete upravit v související nabídce. Tato nastavení jsou jiná pro každý typ zalomení:
Zkosené stupně se stejným úhlem: Způsob rozdělení
Zkosené stupně se stejnou délkou

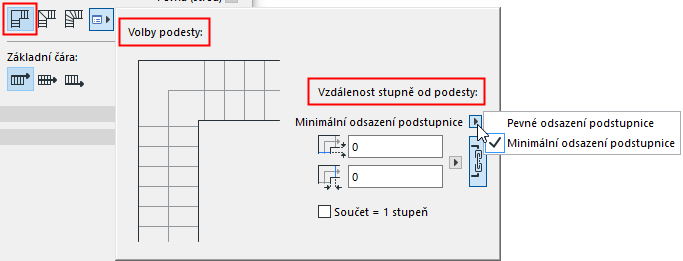

•Odsazení podstupnice od rohu může být nastaveno jako pevné nebo minimální. (V případě že vyberete minimální odsazení, algoritmus bude mít určitou volnost pro zvětšení odsazení při přizpůsobování geometrie schodiště.)
•Zadejte hodnotu odsazení pro nástupní a výstupní hranu mezipodesty.
•Pokud zapnete tlačítko s řetězem, bude podesta vytvořena symetricky (odsazení bude stejné na obou stranách).
Poznámka: Pokud je tlačítko s řetězem aktivní, všechny podesty budou vytvořeny jako symetrické. Nicméně podesty schodiště, které má podest více, můžou mít podesty různé hodnoty odsazení (pokud je odsazení nastavené jako “minimální”, ne pevné).

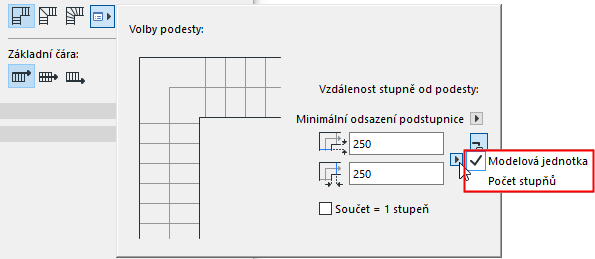

•Hodnotu odsazení můžete zadat v jednotkách modelu, nebo jako určitý podíl délky stupně.

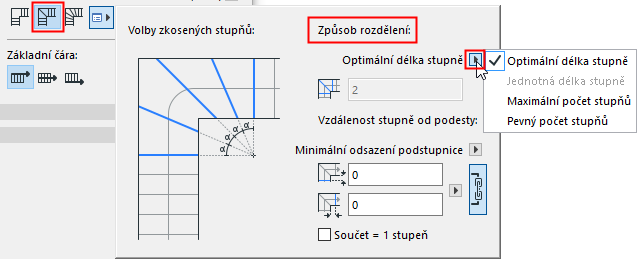

Zkosené stupně se stejným úhlem: Způsob rozdělení
Nastavení způsobu rozdělení
Vyberte metodu rozdělení stupňů v zalomení:
•Optimální délka stupně: Program automaticky najde délku zkoseného stupně, aby co nejvíce odpovídala délce stupně v přímém rameni.
•Maximální počet stupňů: Program do zalomení vloží maximální možný počet zalomených stupňů, který je definován v nastavení schodiště.
•Pevný počet stupňů: Do pole níže zadejte pevný počet zkosených stupňů v zalomení. Zalomení bude rozděleno podle této hodnoty bez ohledu na ostatní pravidla definovaná v nastavení schodiště.
Stejně jako u podesty zadejte minimální nebo pevnou hodnotu odsazení podstupnic od obou konců zalomení.

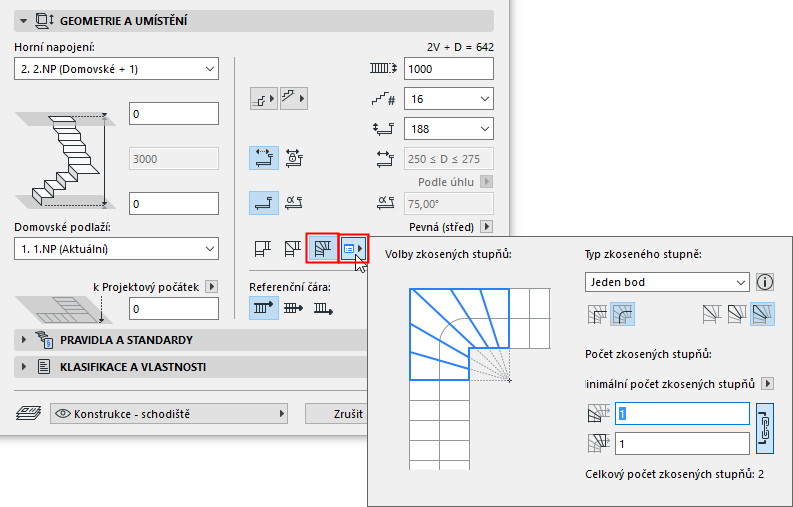

Zkosené stupně se stejnou délkou
Stejná délka stupňů znamená, že přímé i zkosené stupně celého schodiště mají stejnou délku.
Poznámka: Poznámka k lokalizaci verze USA - místo “Goings” používají “Runs” - ale to se nás netýká...
•V rámci jednoho schodiště mají stejné zalomené stupně ramene vždy stejný typ zalomení (např. všechny mají typ “dva body”).
•U každého zalomení se stejnou délkou stupňů můžete nastavit posun vypočtené výstupní čáry, což ovlivní také délku stupně. vizPosunout výstupní čáru v zalomení (Zkosené stupně se stejnou délkou)
•Zalomení se stejnou délkou stupňů může mít buď přímou nebo obloukovou výstupní čáru.

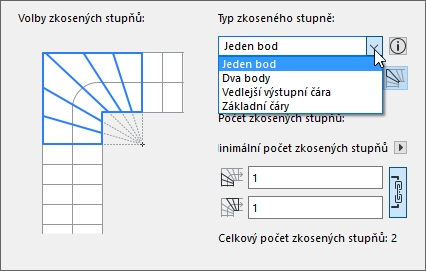

Vyberte jeden ze čtyř typů. Liší se ve způsobu konstrukce geometrie. Ilustrační obrázek u každé z voleb vám napoví, jak konstrukce stupňů funguje.
Více informací a ilustrací:
Typy zalomení se stejnou délkou zkosených stupňů
Typ zalomení vs. Typ segmentu
Segmenty schodiště - ne jen zalomení - můžou být také nastavené jako podesty nebo mít zalomené stupně (včetně segmentů ramen). Typ segmentu se ale nevolí v nastavení schodiště, ale přímo při jeho vytváření.
Výsledek nastavení těchto segmentů může být jiný, než s dostupnými typy zalomení v nastavení schodiště.
V každém případě ale volby typu zalomení dokončeného schodiště můžete upravit - pro každý segment nebo konkrétní zalomení.
Viz níže.
Úprava typu zalomení schodiště
Nastavení libovolného zalomení již vytvořeného schodiště můžete upravit pomocí plovoucí paletky.
Poznámka: V rámci jednoho schodiště mají stelné zalomené stupně ramene vždy stejný typ zalomení. Jediná volba stejných zalomených stupňů, kterou lze upravit, je počet stupňů.
1.Vyberte schodiště v půdorysu.
2.Klikněte na bod zalomení a v plovoucí paletce vyberte Volby typu zalomení.
3.V následujícím okně vyberte typ zalomení a upravte jeho nastavení.
Použít změny na: Z nabídky vyberte, jestli budou změny použity na označené zalomení nebo na všechna zalomení schodiště.
Související téma:
