Nastavení schodiště: Pravidla a standardy

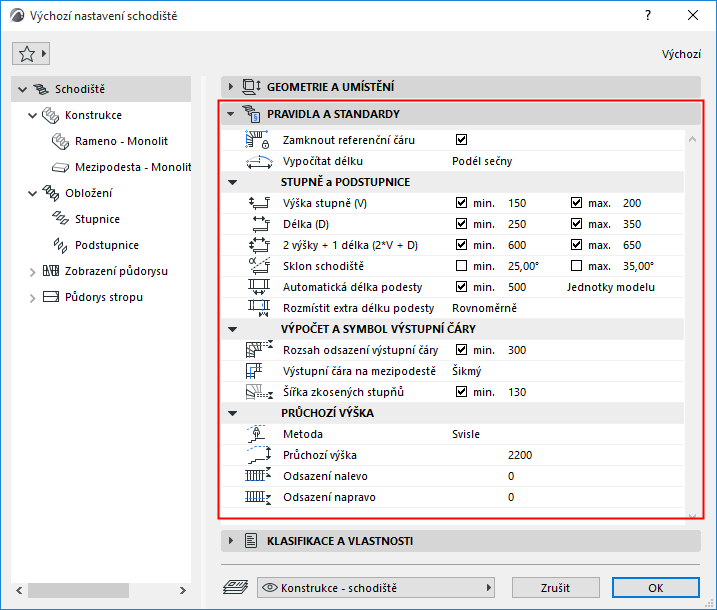

Na tomto panelu hlavní stránky nastavení schodiště můžete upravit rozsah hodnot různých proměnných definujících tvar schodiště, aby schodiště odpovídalo např. lokálním standardům.
Schodiště, které vytvoříte, se automaticky přizpůsobí pravidlům a standardům definovaným zde.
Zamknout referenční čáru
Poznámka: Není dostupné s metodou “Podél oblouku (starší verze)”.
Ramena schodiště se mohou automaticky natahovat a zkracovat podle toho, jak měníte umístění nebo editujete tvar - proto se můžou uzly, které jste definovali při kreslení, přesunout. Abyste toto umožnili, v nastavení schodiště odškrtněte políčko "Zamknout referenční čáru".
Pokud odemknete refereční čáru, všechna ramena mezi podestami budou automaticky vybrány a odemčeny. Tato dodatečná flexibilita vám umožní vyhnout se nereálným geometriím a konfiguracím, ale vytvořit libovolné schodiště bez Řešitele.
Vypočítat délku
Vyberte metodu výpočtu délky každého segmentu schodiště v zalomeních.
•Podél oblouku: segment je měřený podél oblouku
•Podél sečny: délka segmentu je měřena podél sečny stupně (např. pro potřeby německých norem).
•Podél oblouku (starší verze): Tato metoda byla používána ve všech verzích Archicadu před verzí 25.
Poznámka: Pro metodu "starší verze" nejsou volby “Zamknout referenční čáru” a “Rozmístit extra délku podesty” dostupné.
Automatická podesta: Minimální délka a rozmístění
Pro schodiště s typem zalomení Automatická podesta: můžete nastavit minimální délku podesty, buďto počtem stupňů nebo v jednotkách délky.

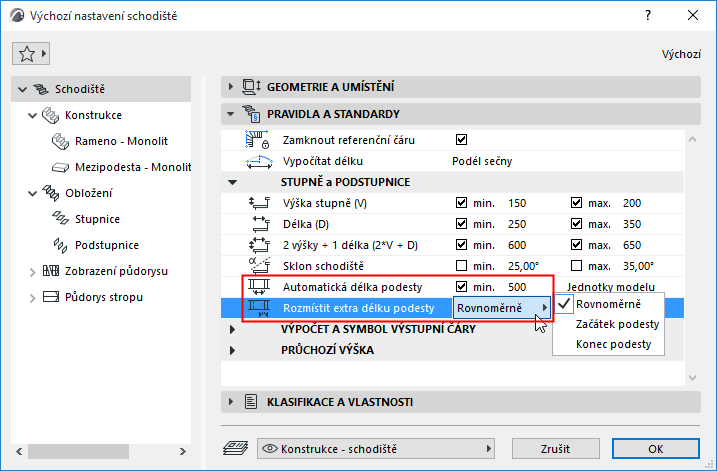

Rozmístit extra délku podesty
Poznámka: Není dostupné s metodou “Podél oblouku (starší verze)”.
Extra délka podesty (nad minimální hodnotu, kterou jste nastavili) může být umístěna na jeden z konců podesty nebo rovnoměrně na oba konce:
Pro ověření výsledku zapněte nové zobrazení Výpočtové vodicí čáry podesty schodiště (Zobrazení > Volby zobrazení).
Poznámka: Tyto vodící čáry jsou viditelné pouze na automatických podestách.

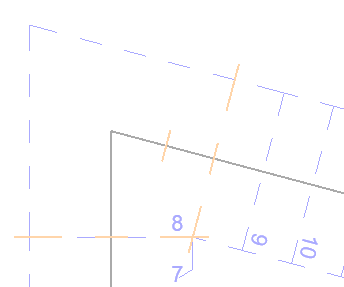

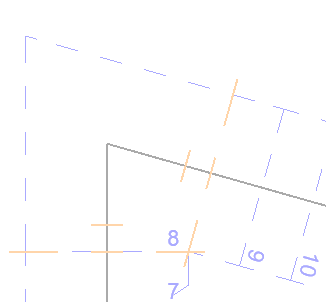

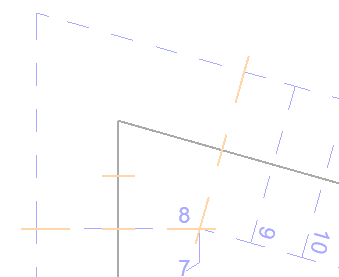

Vodicí čáry zvýrazňují několik možností: Rovnoměrně, Začátek podesty, Konec podesty
Stupně a podstupnice
Tyto hodnoty určují možný rozsah hodnot zadávaných na panelu Geometrie a umístění - například nemůžete zadat hodnotu výšky stupně menší, než minimální hodnotu nastavenou v pravidlech a standardech.
Pokud se tato pravidla a standardy dostanou do kolize s kresleným nebo nastaveným tvarem schodiště, Archicad automaticky nabídne alternativní řešení a nechá vás vybrat.
Viz Volby automatického “Řešitele” při řešení kolizí geometrie.
Výpočet a symbol výstupní čáry
Rozsah odsazení výstupní čáry definuje mezní hodnoty při zadávání posunu vypočtené výstupní čáry.
Viz Posunout výstupní čáru v zalomení (Zkosené stupně se stejnou délkou).

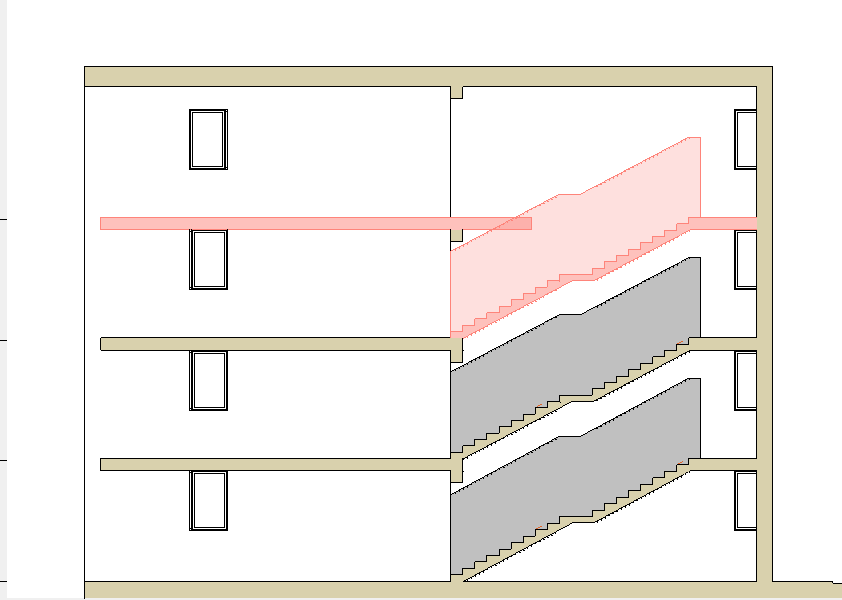

Nastavte pravidla pro zobrazení symbolu průchozí výšky ve 3D a řezech/pohledech.
•Metoda: Vyberte, jestli má být výška měřena svisle nebo kolmo k výstupní čáře.
•Průchozí výška
•Odsazení od hrany stupňů
Zobrazení průchozí výšky můžete zapnout/vypnout ve Volbách zobrazení modelu.
Viz Volby zobrazení modelu pro Schodiště.
Kolize prostoru průchozí výšky s ostatními konstrukcemi můžete najít pomocí nástroje Detekce kolizí.
Viz Detekce kolizí.

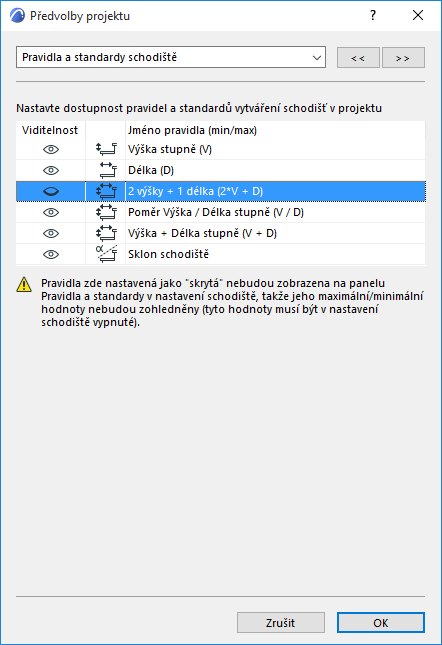

Pravidla a standardy schodiště: Předvolby projektu
Vybraná pravidla můžete v projektu skrýt/zobrazit pomocí příslušných ikon (zobrazit/skrýt) v menu Volby > Předvolby > Pravidla a standardy pro schodiště.
Skryté položky (v Předvolbách) nebudou zobrazeny na panelu Pravidla a standardy v okně nastavení schodiště (pokud nejsou pravidla použitá).
Pokud skryjete pravidlo schodiště v Předvolbách projektu, ale pravidlo se na panelu Pravidla a standardy v nastavení schodiště stále objevuje, může být několik příčin:
•Pravidlo má přiřazené hodnoty (problém napravíte, když zrušíte zaškrtnutí minimální/maximální hodnoty tohoto pravidla v nastavení schodiště), nebo
•Pravidlo používá nějaké stávající schodiště v projektu
Uložení pravidel a standardů v šabloně projektu
Nastavení Pravidla a standardy jsou součástí souboru šablony. Můžete tedy nastavit pravidla dle národních nebo firemních požadavků a prostřednictvím šablony je pak přenést i na další nové projekty.
