Pomocí této funkce můžete najít kolize mezi 3D prvky modelu. Kolize vzniká v případech, kdy se dva a více prvků fyzicky protínají.
Detekce kolizi hledá kolize mezi dvěma skupinami prvků. Tyto skupiny určíte na základě libovolných kritérií.
Například můžete hledat kolize:
•Mezi konstrukčními prvky a prvky TZB systémů (TZB prvky můžou být importovány nebo připojeny z externích IFC souborů, nebo vymodelovány přímo v Archicadu.)
•Mezi betonovými a ocelovými prvky
•Mezi prvky s různými klasifikacemi (podle Uniclass, OmniClass, UniFormat nebo libovolného jiného klasifikačního systému)
•Pro ověření vyhovujících průchozích rozměrů únikových cest nebo přístupů pro hendikepované
Detekce kolizí je dostupná pouze v půdorysu a 3D okně.
Otevřete v menu:
•3D model > Kontrola modelu > Detekce kolizí
•nebo klikněte na ikonu detekce kolizí ve zprávě o kontrole modelu
Nastavení tolerancí objemu/plochy
Příklad: Detekce kolizí s tolerancí objemu/plochy
Příklad: Kontrola kolizí průchozí výšky
Vyloučení stavebního materiálu z detekce kolizí
•Jsou vyhodnoceny pouze prvky ve viditelných vrstvách
•Prvky, které se vzájemně pouze dotýkají, nejsou vyhodnoceny jako kolize
•Operace s tělesy a napojení na základě priorit materiálů je již v modelu zohledněno a nevytváří kolize
•Roviny 3D řezů jsou ignorovány (je hodnocen celý model bez ohledu na roviny 3D řezu)
•Můžete nastavit tolerance kolidujících objemů a/nebo ploch: pokud kolidující objem/plocha nepřesahuje zadanou hodnotu tolerance, nevytváří kolizi.
Viz Nastavení tolerancí objemu/plochy.
•Je zohledněn stav stavebních materiálů (vlastnost “Zohlednit při detekci kolizí”)
Viz Vyloučení stavebního materiálu z detekce kolizí.
1.Otevřete půdorys nebo 3D okno.
2.Použijte příkaz 3D model > Kontrola modelu > Detekce kolizí.
3.Nastavte kritéria dvou skupin 3D prvků, které chcete porovnat.

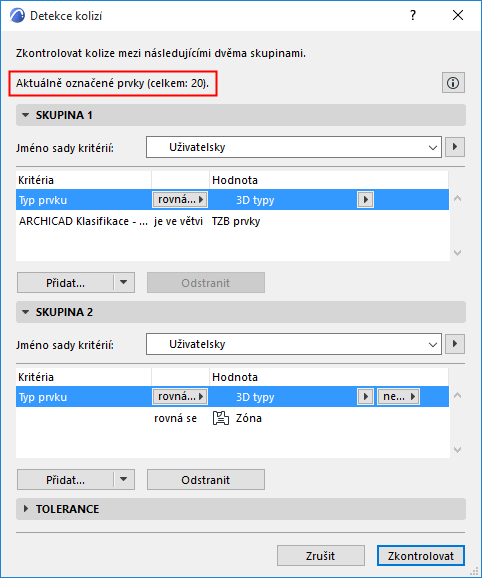

•Pokud jsou označené nějaké prvky, budou vyhledány pouze kolize těchto prvků! Informace o aktuálním výběru je zobrazena v horní části okna.
Více informací naleznete v tématu Definice skupin pro kolize.
4.Nastavte požadované hodnoty tolerancí objemu a/nebo plochy.
Více informací naleznete v tématu Nastavení tolerancí objemu/plochy.
5.Detekci kolizí spustíte tlačítkem Zkontrolovat.

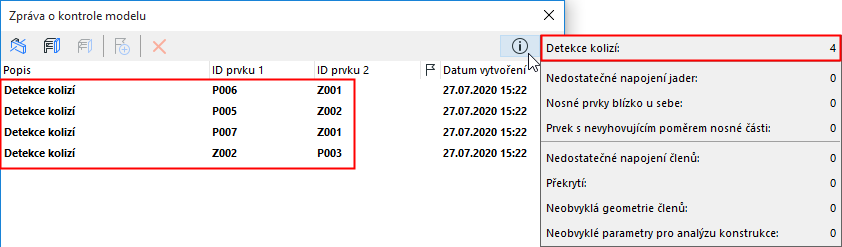

6.Otevře se Zpráva o kontrole modelu, kde jsou zobrazeny výsledky. Ve zprávě jsou vypsány kolize prvků v modelu. Klikněte na Info pro zobrazení počtu kolizí.
Stejně jako v případě ostatních problémů vypsaných ve zprávě o kontrole modelu, můžete související prvky zobrazit a vytvořit anotační záznamy.
Kritéria povrchového materiálu v grafických pravidlech a při detekci kolizí

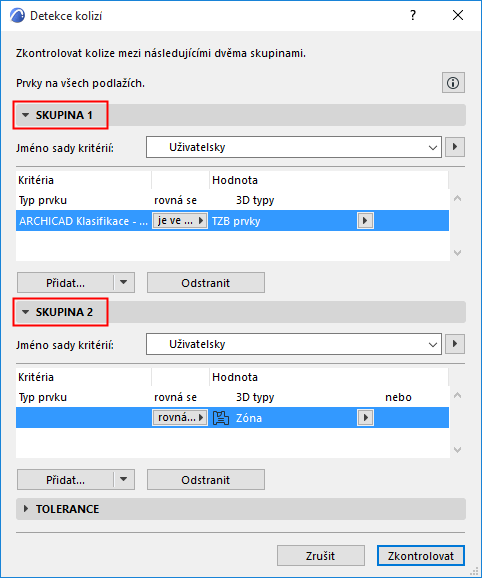

V oddílu Skupina 1 a Skupina 2 pomocí kritérií definujte skupiny prvků, mezi kterými budou vyhledány kolize.
•Pokud chcete najít kolize mezi všemi typy prvků, nastavte oběma skupinám stejná kritéria.
•Pokud chcete najít kolize pouze mezi TZB prvky a 3D prvky, omezte jednu skupinu pouze na prvky klasifikované jako TZB.
•Pokud chcete použít uloženou sadu kritérií: pod šipkou vedle tlačítka Jméno sady kritérií najdete seznam sad kritérií projektu:
–Pokud vyberete některou ze sady kritérií, aktuální nastavení výběru skupiny bude přepsáno.
–Sady kritérií, které obsahují kritéria nevhodná pro detekci kolizí (např. typ 2D prvku nebo IFC vlastnosti), nebudou zobrazené.
Viz také Přednastavené sady kritérií.
•Tlačítkem Přidat otevřete okno s vlastnostmi a parametry, kterými můžete skupinu omezit.
Nastavení tolerancí objemu/plochy

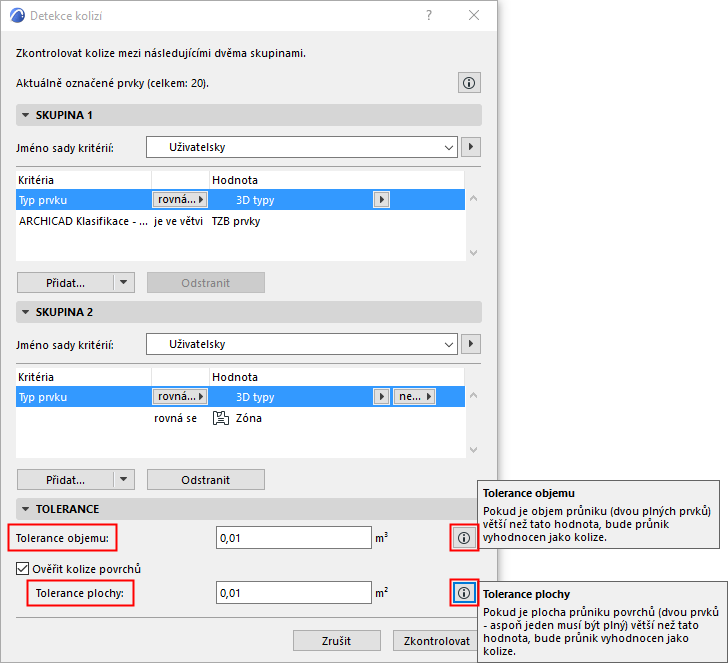

Pokud je to potřeba, můžete nastavit tolerance objemu a ploch kolidujících prvků.
Kolize prvků je rozpoznána, pokud je objem nebo (pokud je zapnutá) plocha jejich kolidujících částí větší, než hodnota nastavené tolerance.
Poznámka: Jednotky odpovídají nastavený pracovním jednotkám (Volby > Předvolby projektu).
Tolerance objemu
Detekce kolizí vždy vyhodnotí kolize objemů kolidujících prvků.
Dle situace můžete natavit toleranci: Pokud je objem dvou kolidujících prvků větší, než zadaná hodnota tolerance, průnik bude vyhodnocen jako kolize.
Ověření kolizí ploch
Doplňkovou funkcí detekce kolizí je kontrola kolizí na základě plochy protínajících se prvků. Pokud zapnete kontrolu ploch a nastavíte toleranci, budou průniky vyhodnoceny jako kolize, pokud je jejich plocha větší, než zadaná hodnota tolerance.
Poznámka: Pokud je zapnutá kontrola povrchů, může se stát, že některé prvky budou vyhodnoceny jako kolidující, i když objem jejich průniku nepřesahuje zadanou toleranci objemu - průnik přesahuje hodnotu tolerance plochy. Viz následující příklad.
Příklad: Detekce kolizí s tolerancí objemu/plochy
Spusťte detekci kolizí se zde zobrazeným nastavením tolerancí.

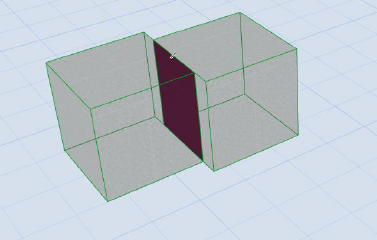

Obě krychle mají jeden kubický metr. Lehce se protínají; objem překrývajících se částí je velmi malý (nepřesahuje toleranci objemu), ale překrývající se plochy jsou nezanedbatelné (přesahuje toleranci plochy). Výsledek: Detekce kolizí vyhodnotí průnik jako kolizi.
Dva kolidující prvky (na základě plochy kolidujících částí)
Příklad: Kontrola kolizí průchozí výšky

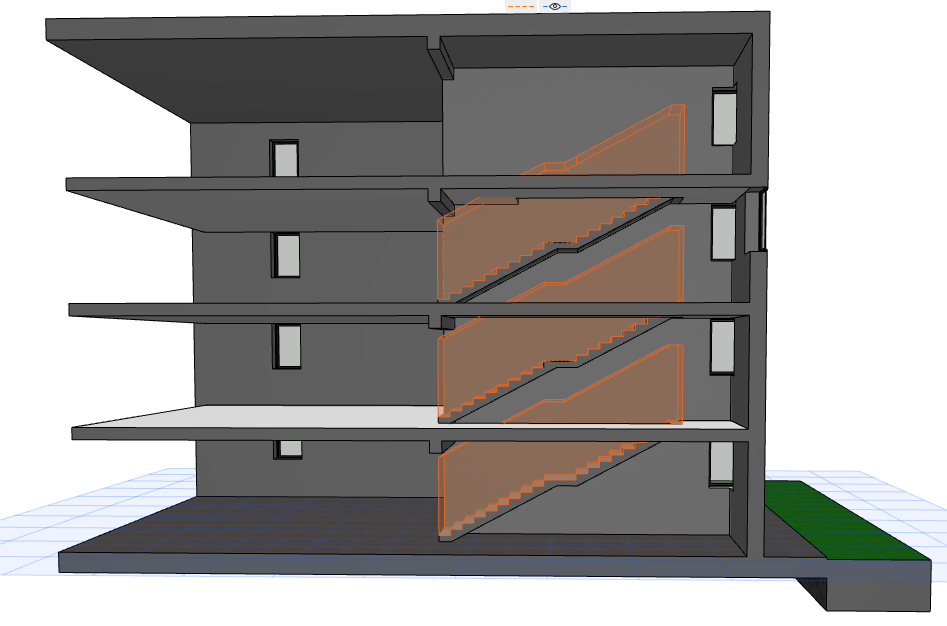

Zkontrolujeme kolize prvků 3D modelu s průchozí výškou schodiště.
Poznámka: Viditelnost podchozí výšky můžete zapnout v menu Dokument > Zobrazení modelu > Volby zobrazení modelu (Volby schodišť).

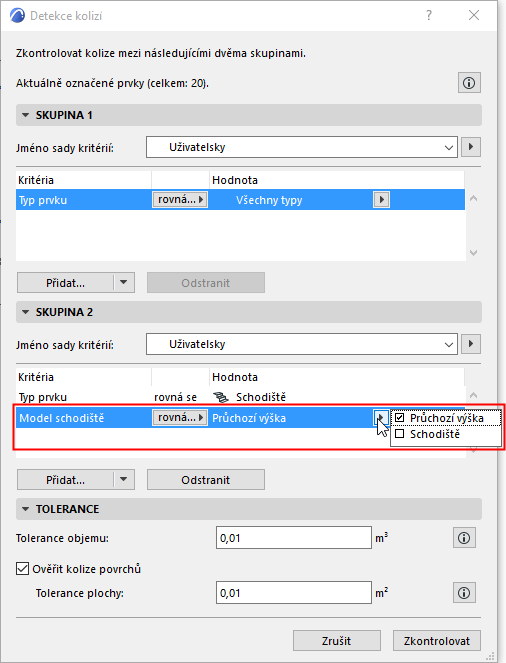

1.Použijte příkaz 3D model > Kontrola modelu > Detekce kolizí.
2.V otevřeném okně nastavte kritéria kolizí.
•Skupina 1: Všechny 3D prvky
•Skupina 2: Model schodiště, který bude obsahovat část Průchozí výška.
3.Detekci kolizí spustíte tlačítkem Zkontrolovat.
4.Otevře se Zpráva o kontrole modelu, kde jsou zobrazeny výsledky. Zde můžete zobrazit související prvky modelu a vytvořit anotační záznamy.
Vyloučení stavebního materiálu z detekce kolizí

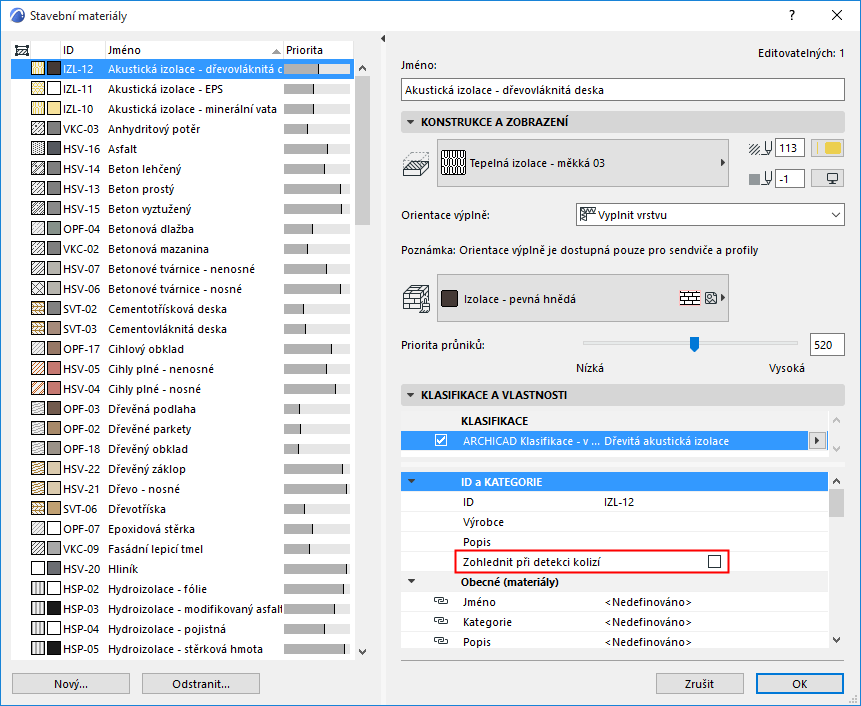

Detekce kolizí dokáže zohlednit jednotlivé stavební materiály prvků. Na panelu Klasifikace a vlastnosti v nastavení stavebních materiálů (Volby > Atributy prvků > Stavební materiály) můžete volbou “Zohlednit při detekci kolizí” zvolený materiál zahrnout do detekcí kolizí.
Pokud je tato volba vypnutá, stavební materiál se při detekci kolizí neprojeví.
Například TZB prvek (např. potrubí) vedený ve stavebním materiálu definovaném jako vzduchová mezera nebude rozpoznán jako kolidující.
