Konstrukce ramene a podesty s bočními schodnicemi
Tato stránka je zobrazena v stromové nabídce nastavení schodiště
•pokud je konstrukce ramene nebo podesty nastavena jako Pouze boční schodnice, nebo
•nebo má schodiště nastavenou jakékoli jinou konstrukci ramene doplněnou o boční schodnice

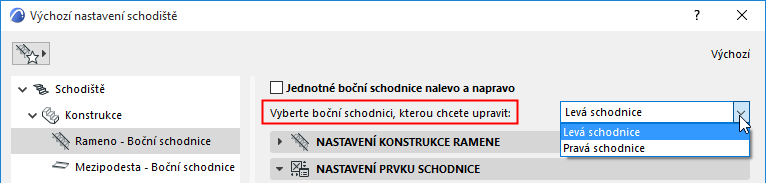

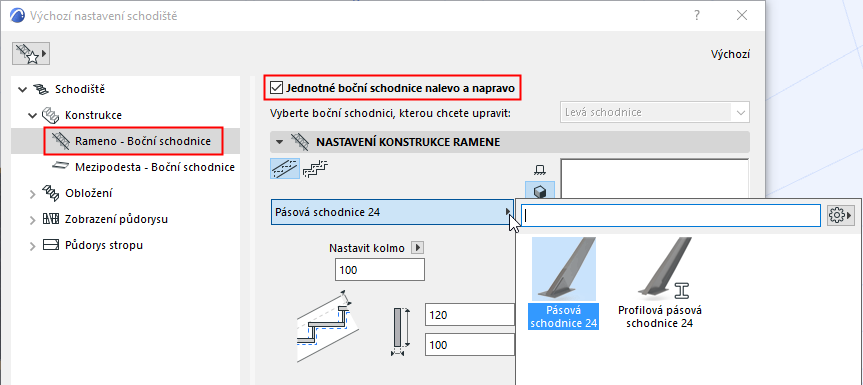

Vyberte boční schodnici, kterou chcete upravit
Levou a pravou schodnici můžete upravit samostatně dle potřeby.
Případně můžete nastavit obě schodnice stejně pomocí volby Stejné boční schodnice napravo a nalevo.
Poznámka:
–Atributy bočních schodnic musíte nastavit samostatně pro rameno i podestu.
–Nastavení napojení a konců jsou součástí “jednotného” nastavení. Pokud chcete použít stejné boční schodnice, ale s jiným napojením (např. na podestu), musíte zrušit volbu jednotného nastavení!
Nastavení konstrukce boční schodnice

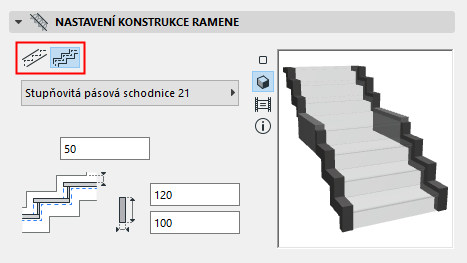

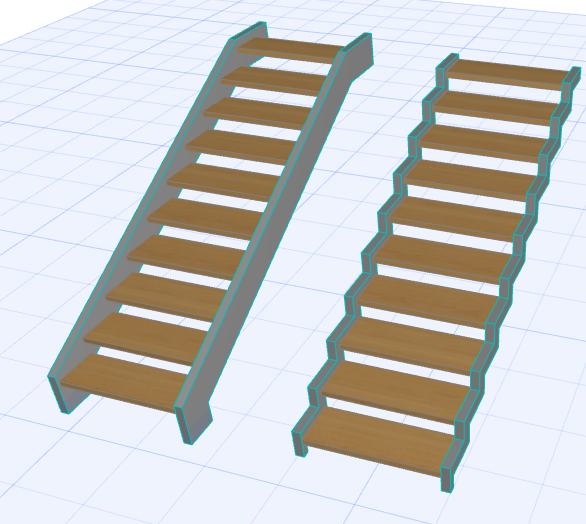

Boční schodnice ramene: Nastavte tvar schodnice - přímá nebo se stupni.
Prvek podpory boční schodnice
Z nabídky vyberte GDL prvek, který bude tvořit boční schodnici.
Poznámka: Otevřená boční schodnice je dostupná pouze jako schodnice. Na stránce konstrukce vyberte jako typ konstrukce ramene schodnici, jako typ ramene vyberte otevřenou schodnici.
Viz Použití otevřené schodnice (konstrukce ramene).

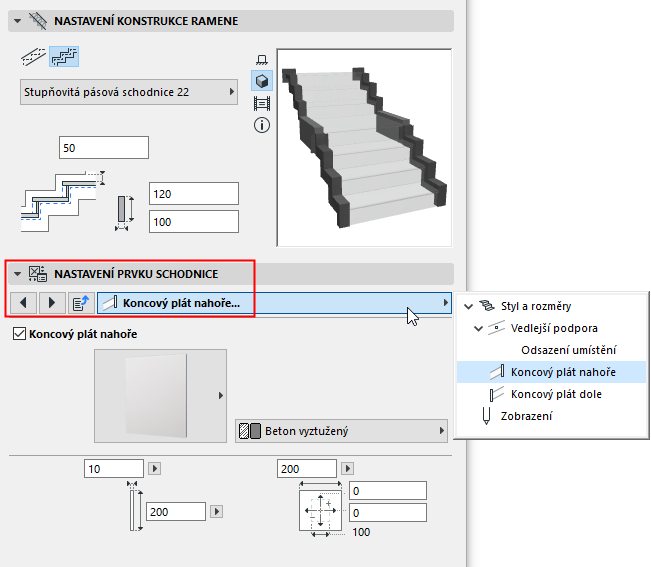

Přidání koncových styčníků
Koncové styčníky můžete přidat na horní nebo spodní část bočních schodnic ramene a nástupní nebo koncovou hranu bočních schodnic podesty.
Nastavení zvolené boční schodnice najdete v panelu níže.
Profilová boční schodnice: Speciální možnosti
•Profilové boční schodnice můžou být zrcadleny: Můžete použít například zrcadlené boční schodnice ve tvaru profilu Z na obou stranách schodiště.

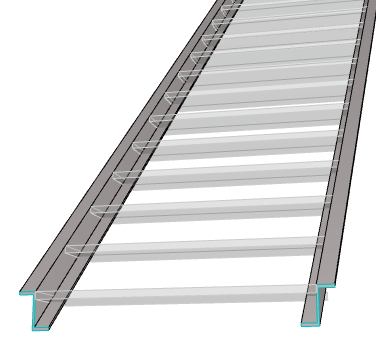

Boční schodnice ve tvaru Z - zrcadlené

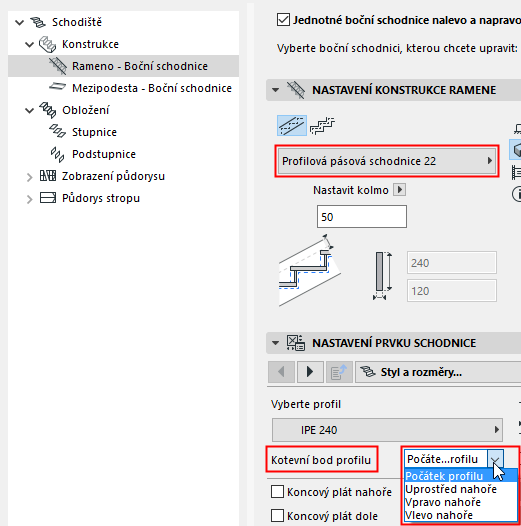

•Kotevní bod profilu můžete upravit pomocí voleb v nabídce (standardně je to nastavený počátek profilu).
•Důležité: Pokud jako počátek používáte počátek profilu, musí být počátek nastavený v horní části profilu, jinak nebudou vytvořena správná napojení. (Případně vyberte jednu z “horních” možností této nabídky.)

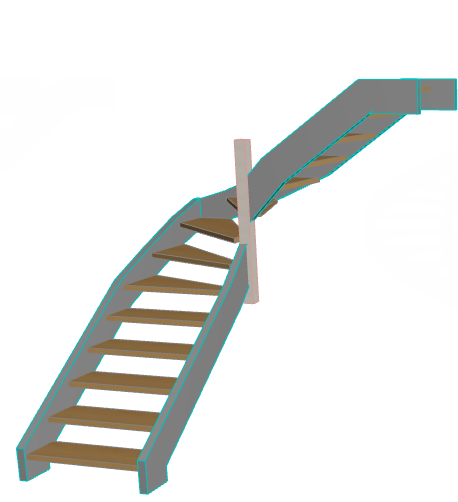

Schody se zkosenými stupni a schodnicemi

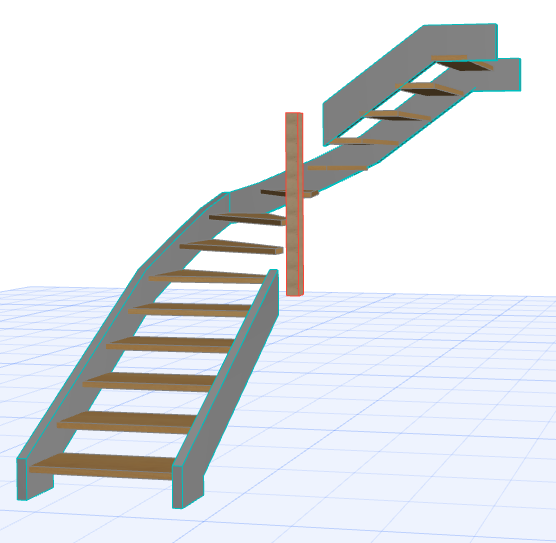

Pokud má schodiště se zkosenými stupni nastavené boční schodnice na obou stranách, vnitřní schodnice nebudou schopné automaticky kopírovat strmé vnitřní stoupání schodiště. V tomto případě program odpojí vnitřní schodnici, abyste ji mohli podle potřeby ručně upravit.
(Sloup uvnitř schodiště je samostatný prvek.)
1.Označte schodiště ve 3D a spusťte režim úprav.

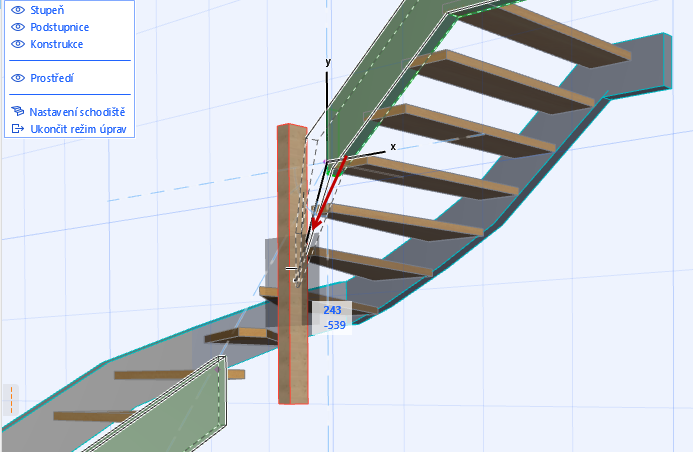

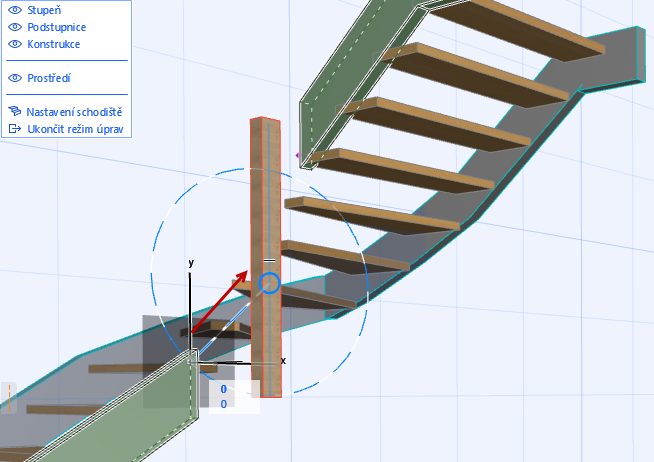

2.Označte oba konce odpojených bočních schodnic a pomocí aktivních bodů je upravte.
3.Nyní jsou boční schodnice v pořádku.
