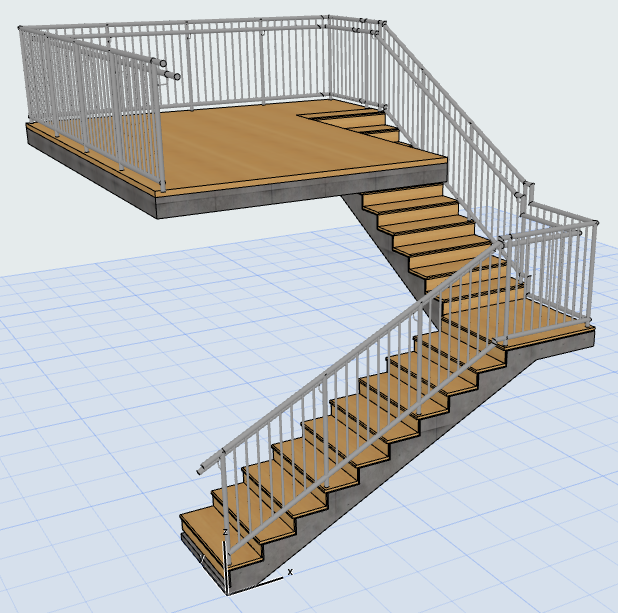

Pomocí nástroje Zábradlí můžete vymodelovat typická i unikátní zábradlí v budovách. Zábradlí může být asociativní s následujícími prvky: Schodiště, desky, zdi, střechy a sítě.
Kreslení zábradlí je stejné, jako například kreslení lomené čáry a tvoří ho uzly a segmenty. V půdorysu se zábradlí chová jako lomená čára.
Interaktivní editor vzoru zábradlí vám pomůže seskládat vzor pro každý segment zábradlí.
Stejně jako schodiště a lehký obvodový plášť je schodiště nástroj tvořený hierarchicky uspořádanými prvky na hlavním schématu: různé sloupky, tyčový prvky a/nebo panely. Tyto prvky jsou GDL prvky, které používají stavební materiály a/nebo vlastní profily.
Prvky zábradlí
•Horní tyč je umístěna na horní hraně segmentu.
•Zábradlí může obsahovat až dvě Madla, z nichž každé může být nastaveno na jednu nebo obě strany zábradlí. (Dvojice zábradlí můžou mít různé průřezy).
•Vodorovné tyče jsou obecné vodorovné prvky. Můžete je odsadit kolmo k segmentu zábradlí, nebo jim nastavit libovolnou výšku. Každá vodorovná tyč může mít vlastní průřez.
•Všechny vodorovné prvky (horní tyč, madla, vodorovné tyče) můžou mít na každém konci napojení a zakončení.
•Do vzoru můžete vložit vnitřní sloupky.
•Svislé tyče jsou vzorem ve vzoru
•Panely vyplňují prostor mezi horní tyčí, vodorovnými tyčemi, vnitřními sloupky a obrysy segmentu.
•Panely a sloupky nemusí být tvořeny jen standardními GDL prvky, můžete použít také vlastní, které jste uložili jako přednastavený podtyp prvku zábradlí.
Ve volbách zobrazení modelu jsou dostupné tři úrovně detailů (plná, zjednodušená a schéma) pro zobrazení zábradlí v řezech/pohledech, 3D okně a 3D dokumentu.
Viz Volby zábradlí.
