Nastavení madla (nástroj Zábradlí)
Vzor segmentu může obsahovat až dvě madla. (Každé může být zdvojené - viz Použití dvojitých madel níže.)

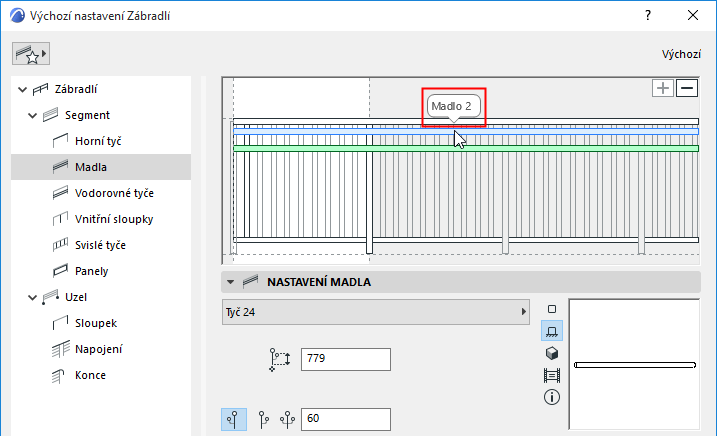

Madla můžete přidávat a ubírat pomocí tlačítek Plus/Minus v editoru vzoru.
Viz také Přidávání prvků v editoru vzoru.

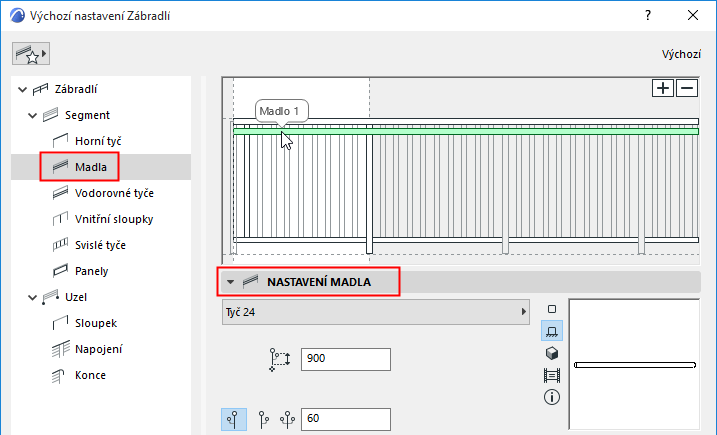

Parametry madla označeného v editoru vzoru můžete upravit v nastavení madla:
•Vyberte GDL prvek madla.
GDL prvky nastavíte na panelu níže. Viz Nastavení prvku zábradlí (horní tyč/madlo/vodorovná tyč).
•Vyberte, jestli má být madlo na levé, pravé (“levá” a “pravá” strana je určena směrem kreslení) nebo na obou stranách zábradlí (viz níže).
•Vodorovné odsazení: Nastavte podélné odsazení madel.

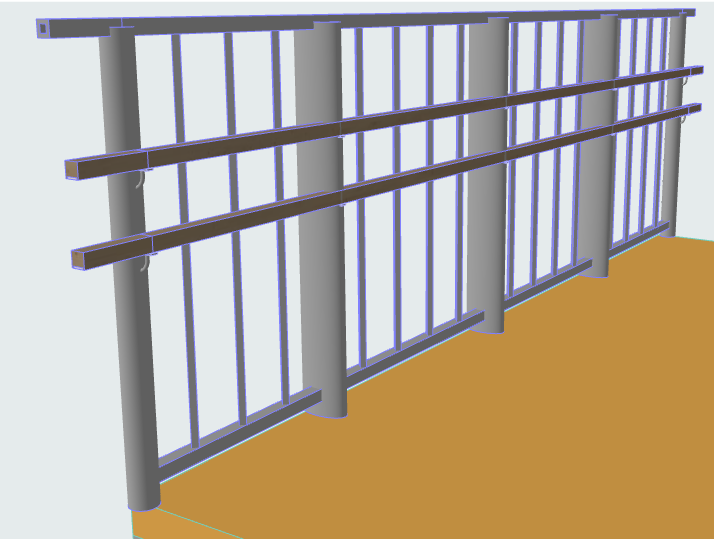

Dvě madla

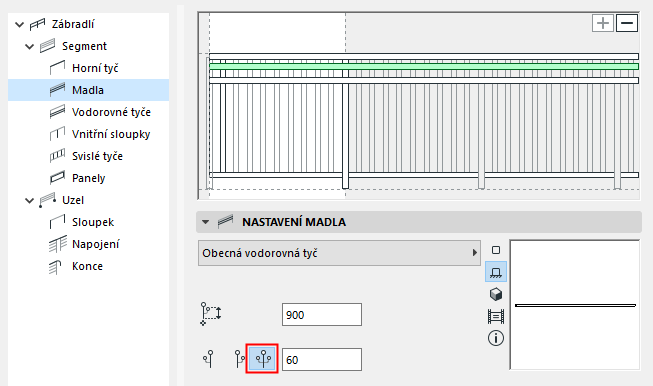

Každé ze dvou madel může být zdvojené na druhé straně zábradlí, takže celkem můžou být vytvořená čtyři madla: v nastavení madel vyberte možnost “Obě strany”:

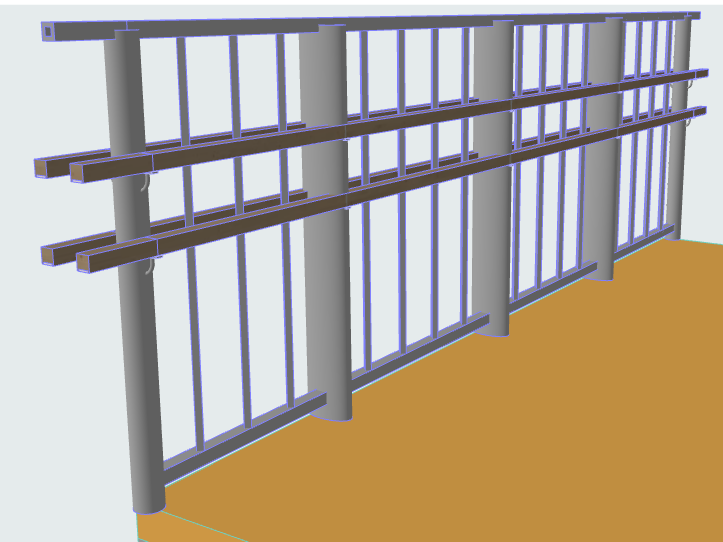

Dvě madla, zdvojená

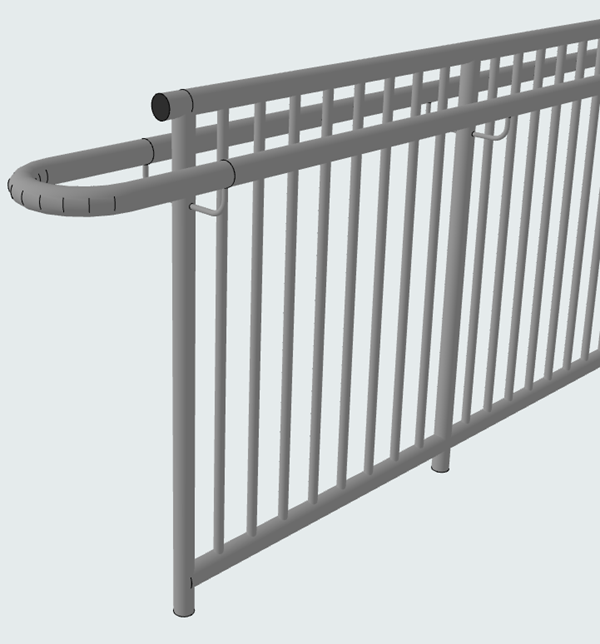

Napojení konců zdvojených madel

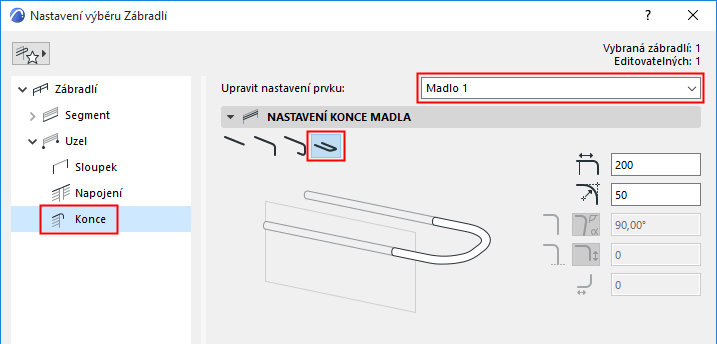

Pokud chcete napojit konce zdvojených madel, použijte stránku konců v nastavení zábradlí:
