Nastavení prvku zábradlí (horní tyč/madlo/vodorovná tyč)

Tento panel je dostupný ve všech oknech nastavení tyčových prvků zábradlí: Horní tyč, madla a vodorovné tyče.

Dostupné volby se liší podle zvoleného prvku tyče (např. základní, profilová).

Každý typ vodorovného prvku zábradlí musíte nastavit samostatně (horní tyč, madlo, vodorovná tyč).

Musíte být v okně nastavení tyčového prvku, který chcete upravovat (např. pro úpravy madla použijte nastavení prvku madla v nastavení madla).

Typ 2D symbolu vodorovné tyče

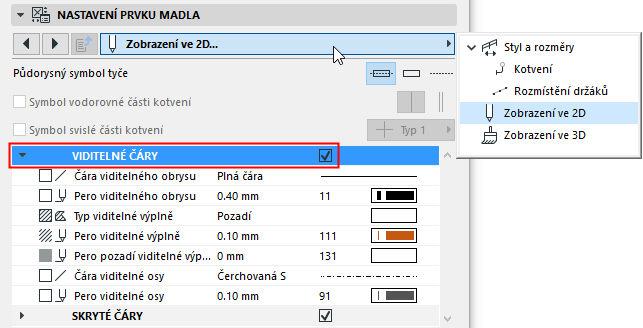

Na záložce Zobrazení ve 2D v nastavení vodorovné tyče vyberte typ symbolu.

Zobrazení 2D symbolu vodorovné tyče

Pomocí voleb níže můžete upravit parametry zobrazení prvku vodorovné tyče ve 2D (pro viditelné a skryté části zábradlí).

Zobrazení/skrytí 2D symbolu vodorovné tyče

Výchozí zobrazení symbolu prvků zábradlí je nastavené v menu Dokument > Zobrazení modelu > Volby zobrazení modelu (Volby zábradlí).

Viditelnost symbolu tyče můžete upravit v nastavení zábradlí. (Viz Prvky půdorysného symbolu zábradlí.)

Nastavení kotvení

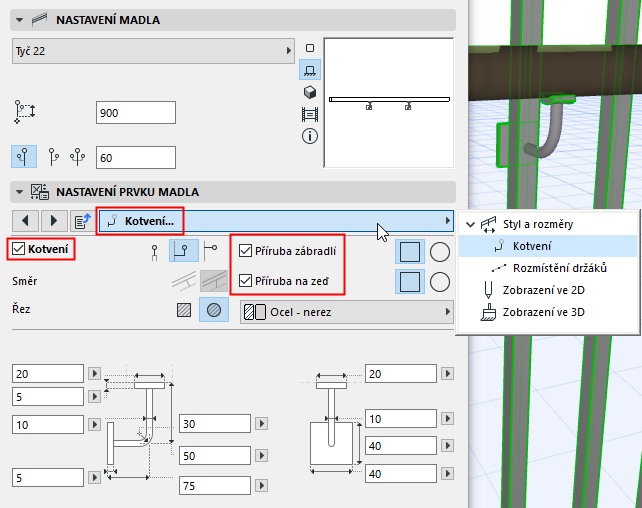

Na záložce Kotvení v nastavení prvku vodorovné tyče můžete upravit nastavení, rozměry nebo stavební materiál držáků. Profilový držák tyče může tvořit například příruba na tyč, na zeď nebo obě.

Rozmístění držáků

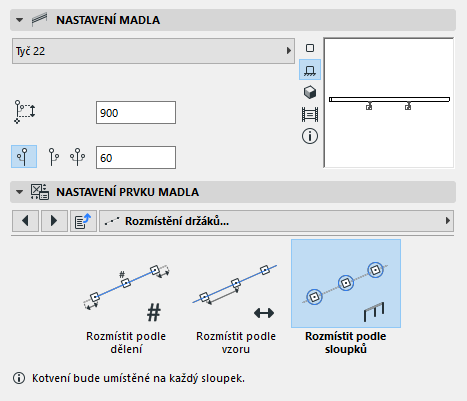

Na záložce Rozmístění držáků v nastavení prvku vodorovné tyče můžete nastavit způsob, jak budou držáky na tyči rozmístěny.

Výběr metody rozmístění:

•Rozmístit podle sloupků: Držáky budou na každém sloupku a vnitřním sloupku.

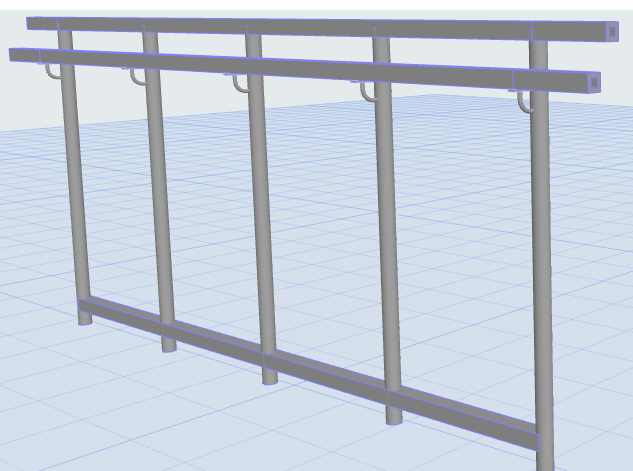

Držáky madla na sloupcích a vnitřních sloupcích

•Rozmístit podle dělení

–Do pole Dělení zadejte celkový počet držáků, které budou rozmístěny podél segmentu.

–Vzdálenost od konců udává mezeru mezi prvním/posledním držákem a přiléhajícím konci tyče.

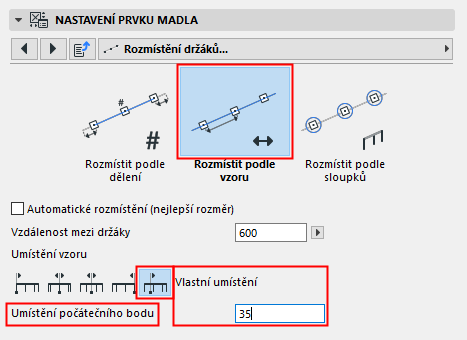

•Rozmístit podle vzoru

–Umožňuje rozmístit držáky rovnoměrně podél vámi specifikovaného vzoru.

–Vyberte automatické rozmístění (nejlepší), nebo

–vyberte počáteční bod rozmisťování držáků.

-Počátek segmentu nebo Konec segmentu

-Střed segmentu (hrana vzoru): Jeden držák bude umístěn do středu a ostatní jsou rovnoměrně rozmístěny oběma směry.

-Střed segmentu (střed vzoru): Držáky jsou podél segmentu rozmístěny symetricky rovnoměrně dle nastaveného intervalu.

-Vlastní umístění: Začátek vzoru (vzdálenost od začátku segmentu)

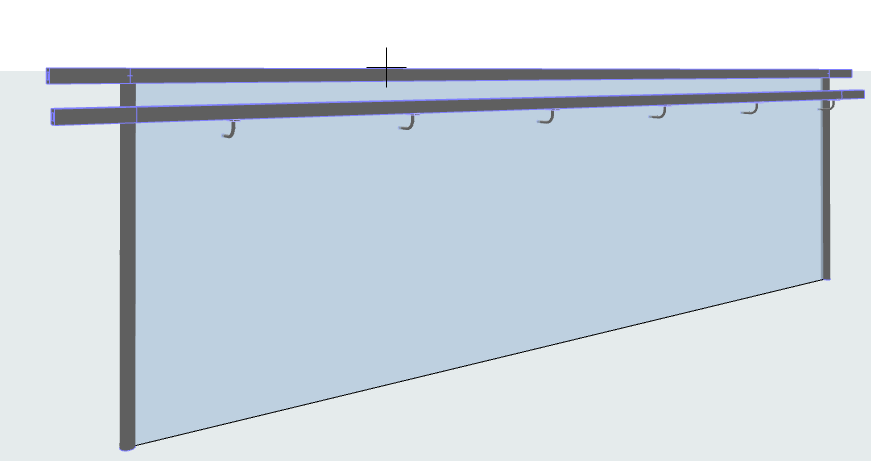

Rovnoměrně rozmístěné držáky madla: Začátek na vlastním umístění
