Nastavení vodorovných tyčí (nástroj Zábradlí)

Vodorovné tyče jsou obecné vodorovné prvky. Můžete je odsadit od segmentu zábradlí a nastavit jim libovolnou výšku. Každá vodorovná tyč může mít vlastní průřez.

Vodorovné tyče můžete použít také jako referenční úrovně pro umístění panelů a svislých tyčí.

Vodorovné tyče můžete přidávat a ubírat pomocí tlačítek Plus/Minus v editoru vzoru. Do vzoru můžete umístit neomezený počet vodorovných tyčí.

Více informací naleznete v tématu Editor vzoru (nastavení nástroje Zábradlí).

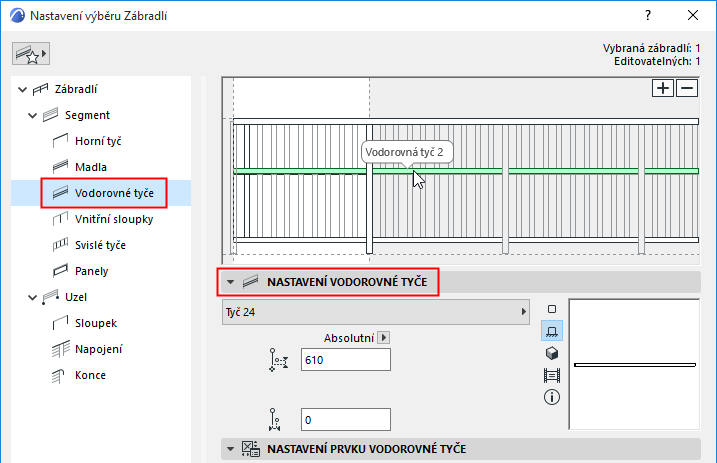

Parametry vodorovné tyče označené v editoru vzoru můžete upravit v nastavení vodorovné tyče:

•Vyberte GDL prvek horní tyče, nebo z nabídky vyberte volbu Nic (pokud fyzicky horní tyč vytvořit nechcete).

GDL prvky nastavíte na panelu níže. Viz Nastavení prvku zábradlí (horní tyč/madlo/vodorovná tyč).

•Výšku vodorovné tyče můžete nastavit absolutní hodnotou (od základny segmentu), nebo jako podíl výšky segmentu (např. 50%).

•Vodorovné odsazení: Nastavte podélné odsazení vodorovné tyče.

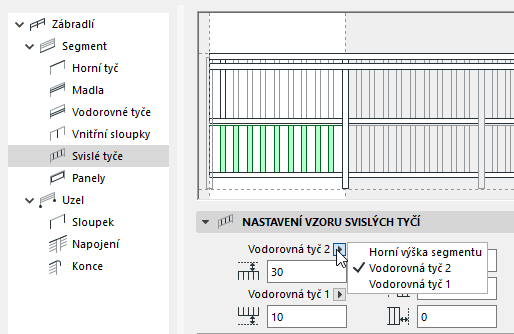

•Každá nově vložená vodorovná tyč protne všechny svislé tyče a rozdělí je na samostatně upravovatelné prvky (pokud je výška svislých tyčí nastavena k vodorovné tyči).

Vodorovná tyč protnula a rozdělila svislé tyče

Samozřejmě můžete horní/spodní úroveň svislých tyčí prodloužit k spodní/horní úrovni segmentu místo vodorovných tyčí.

Poznámka: Výšku segmentu nastavíte v nastavení segmentu. viz Výška segmentu a vodorovné odsazení.
