Rotační metoda umožňuje vytvořit morf rotací definovaného profilu (buď volně nakresleného nebo výchozího tvaru).
Aktivujte nástroj morf a vyberte geometrickou metodu rotace.
V půdorysu nebo řezu:

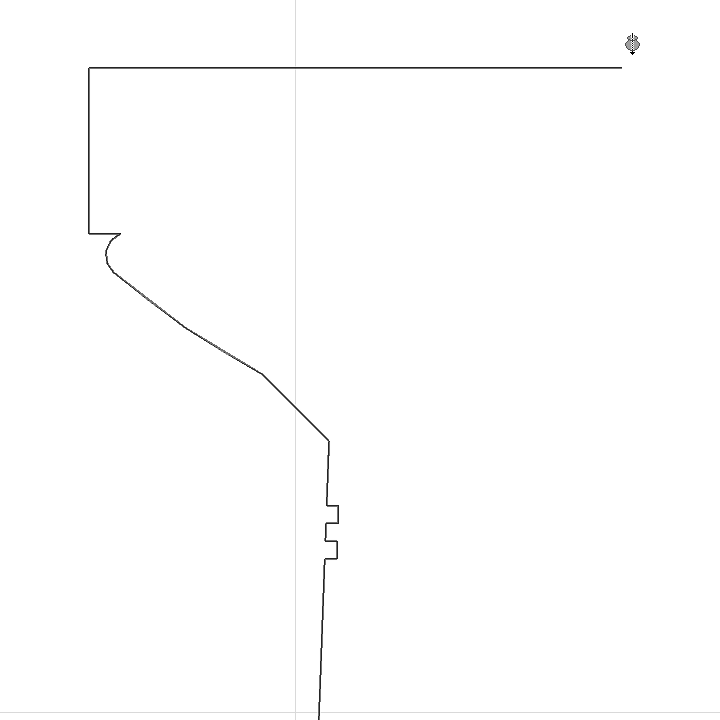

1.Nakreslete profil morfu - otevřený nebo uzavřený polygon - pomocí obvyklých metod kreslení. (Výsledný morf bude mít tolik stěn, kolik má segmentů polygon profilu.)
Poznámka: Profil můžete vytvořit pomocí kouzelné hůlky - použijte ji na libovolný uzavřený polygon.
2.Dvojklikem polygon dokončete.
3.Dvěma kliknutími určete osu rotace.
4.V okně, které se objeví, zadejte úhel otočení. Kladné číslo otočí morf nahoru (proti vám). Záporné číslo od vás.

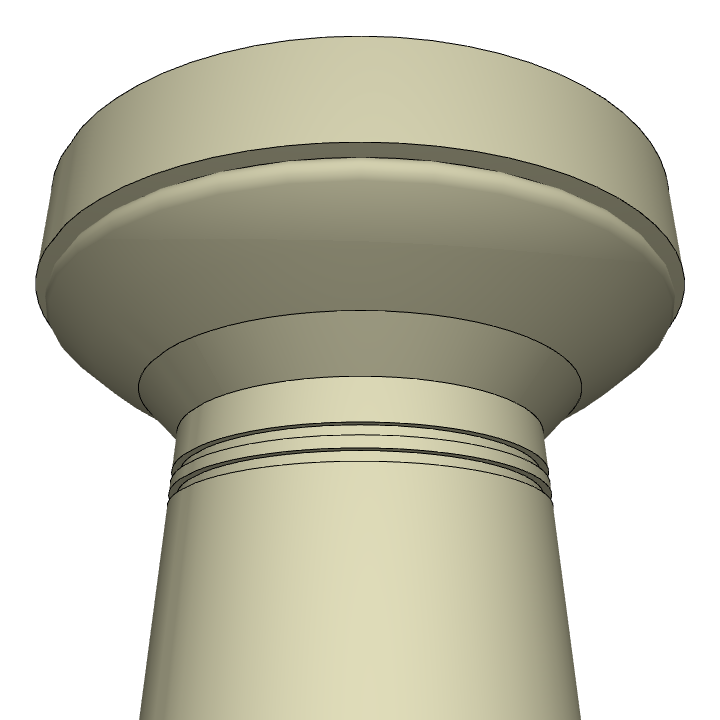

5.Kliknutím na OK morf dokončíte. Prohlédněte ji ve 3D.
Ve 3D okně:
1.Vyberte pracovní rovinu. Kliknutím vyberte výchozí pracovní rovinu, rovinu vycházející z některého existujícího prvku nebo použijte funkce úprav pracovní roviny.
Viz Přemístění pracovní roviny.
Toto je pracovní rovina, ve které budete kreslit profil morfu a její osu otočení.
- pokud kliknete “do prázdna”, bude výška výchozí pracovní roviny jako v nastavení morfu.

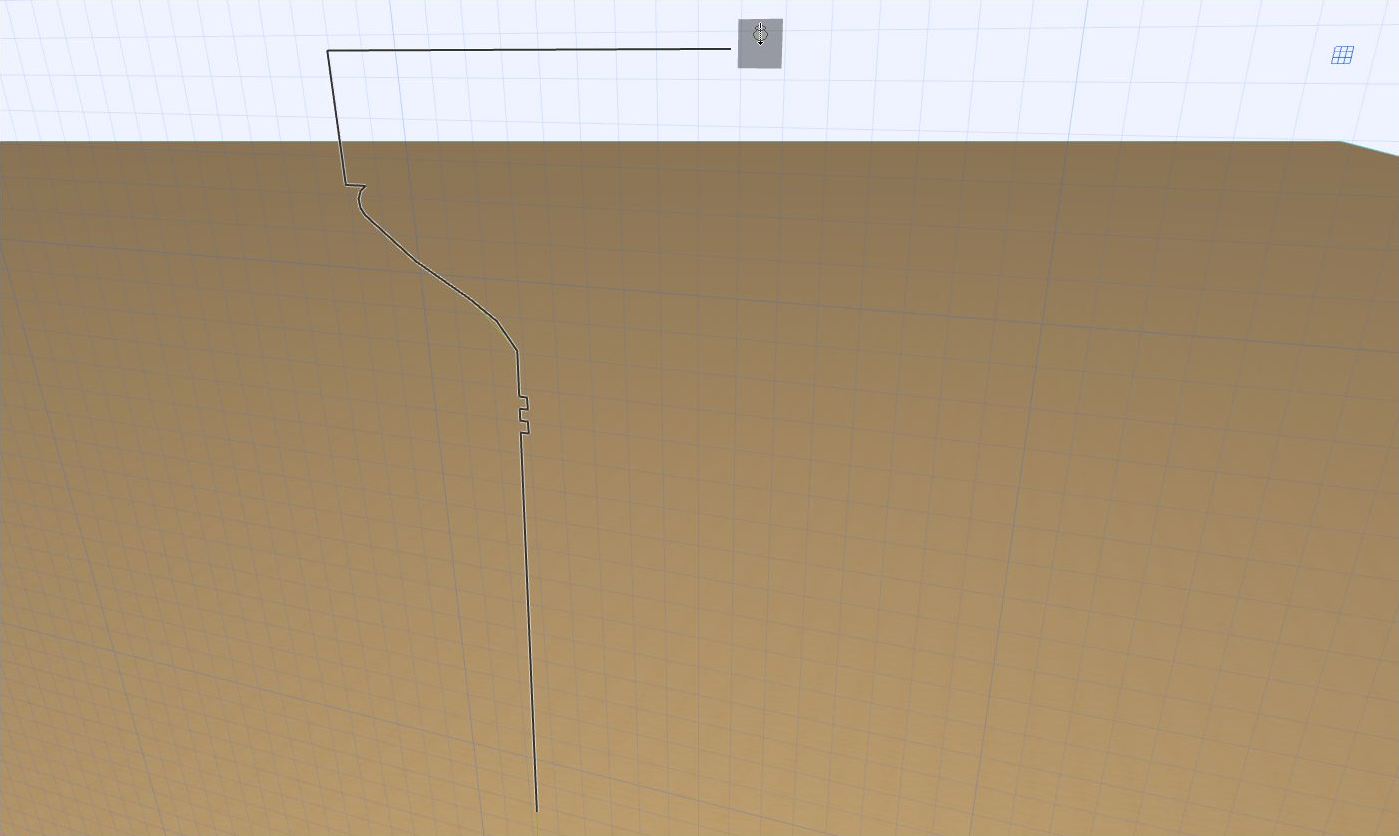

2.Nakreslete profil morfu - otevřený nebo uzavřený polygon - pomocí obvyklých metod kreslení.
Poznámka: Profil můžete vytvořit pomocí kouzelné hůlky - použijte ji na libovolný uzavřený polygon.
3.Dokončete polygon.

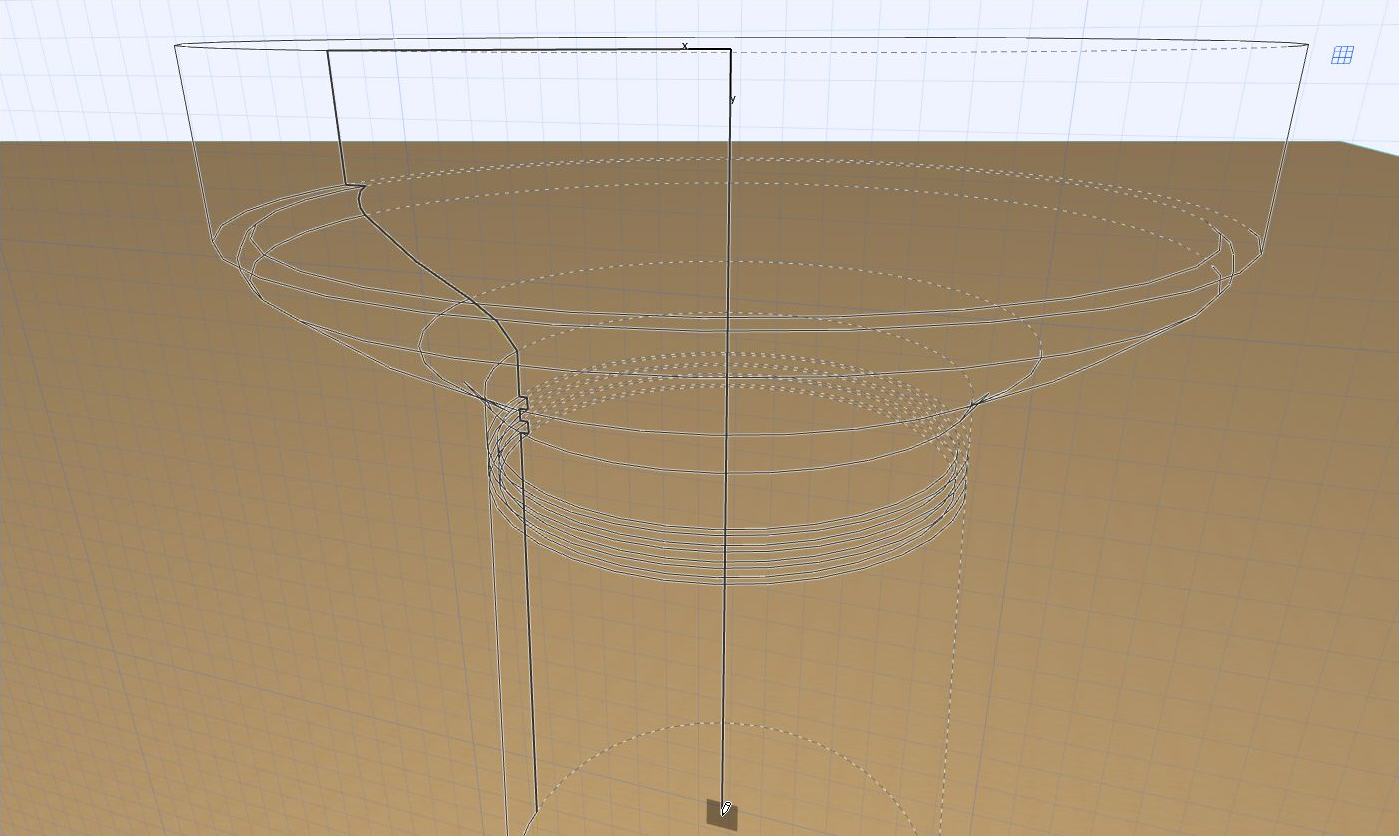

4.Dvěma kliknutími určete osu rotace.
5.Dalším kliknutím dokončete osu otočení. (Nastavte si 3D pohled tak, aby vám nejvíce vyhovoval.)

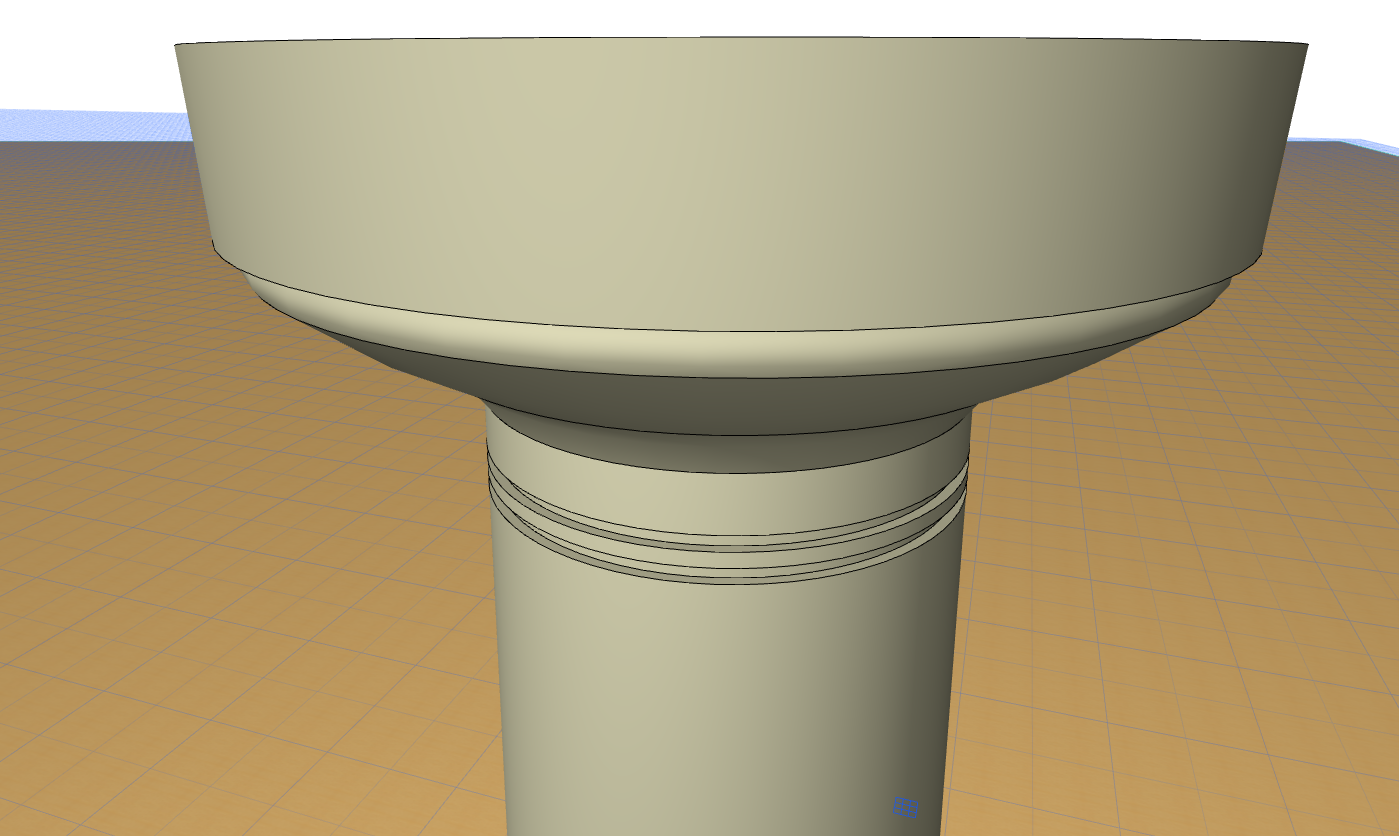

6.Morf je dokončený.
