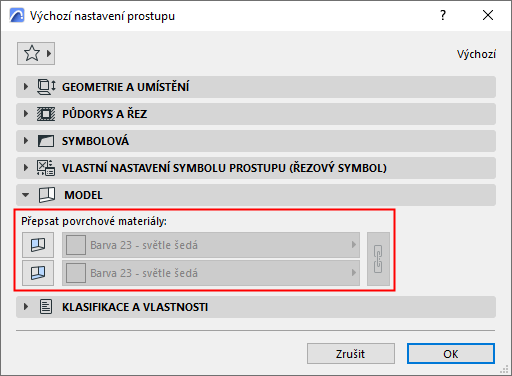

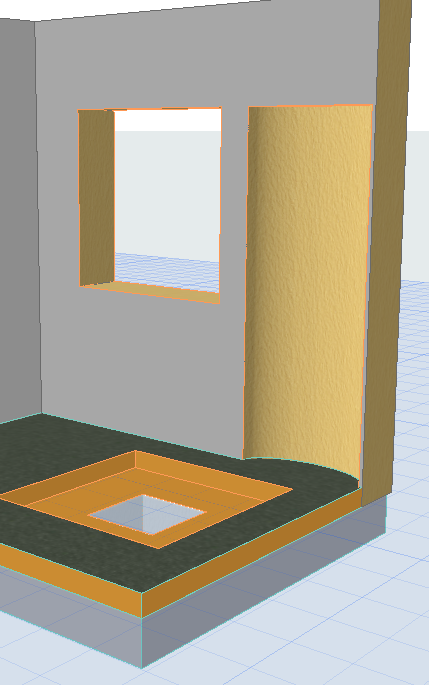

Výchozí nastavení: v prostupu jsou zobrazené povrchové materiály hostitelského prvku, bez přepsaných povrchů.
Přepsané povrchové materiály prostupu
Povrchové materiály stran a nebo konců prostupu můžete přepsat.
•Strany: strany hmoty prostupu, která prořezává hostitelský prvek
•Konce: jeden nebo dva konce omezené hmoty prostupu, která koliduje s hostitelským prvkem, ale neprořezává jej úplně (např. nika nebo prohlubeň).
1.Označte prostup.
2.Otevřete nastavení Přepsat povrchové materiály
•v Infopaletce nebo
•na panelu Model v nastavení prostupu
3.Aktivujte tlačítko pro koncové plochy a/nebo plochy stran
4.Z nabídky vyberte libovolný povrchový materiál.
Poznámka: Kliknutím na ikonu řetězu ("Propojit povrchy") nastavíte stejný povrchový materiál na konce i strany.

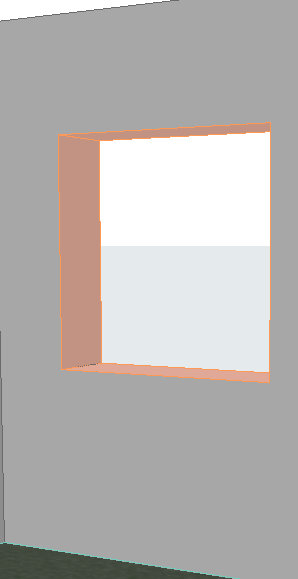

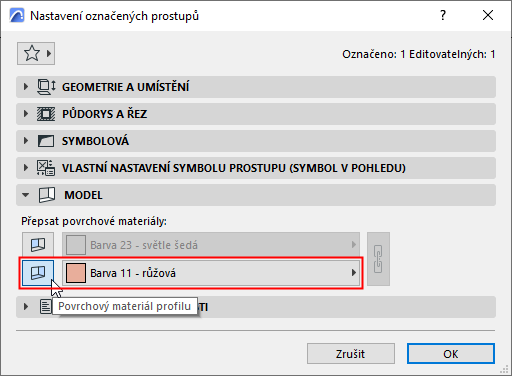

Přepsání povrchových materiálů - strany

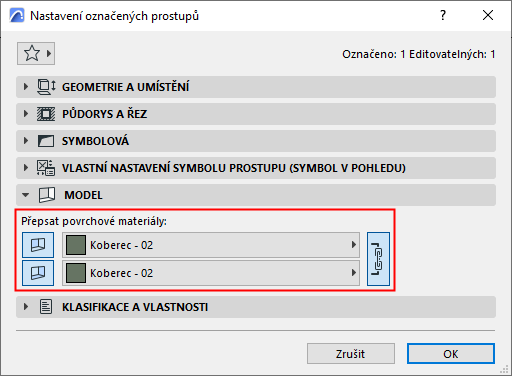

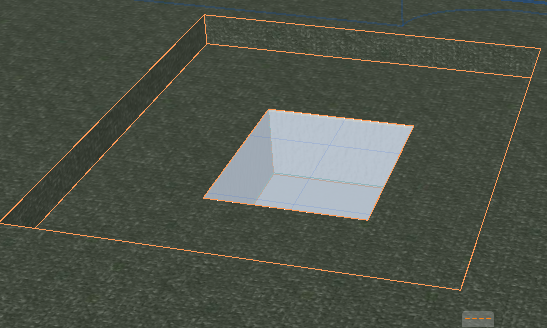

Přepsání povrchových materiálů - strany i konce
Povrchové materiály výplní otvorů v tabulce povrchových materiálů
