Operace s tělesy lze použít na vybrané prvky v libovolném okně modelu:
•3D model > Operace s tělesy

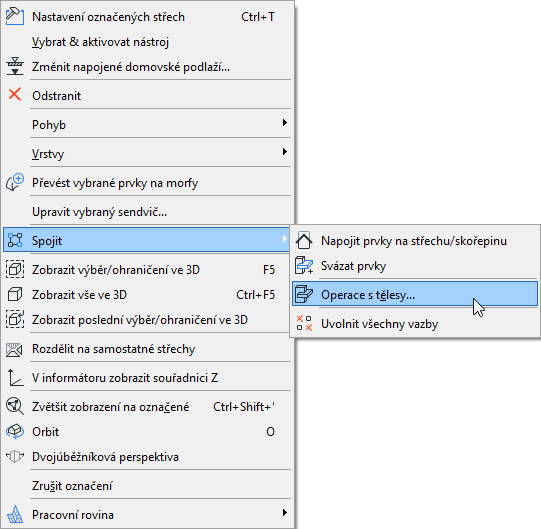

•nebo Spojit > Operace s tělesy z kontextové nabídky označených prvků.
Více informací o těchto ovládacích prvcích naleznete v tématu Paletka Operace s tělesy.
Při operacích s tělesy mají prvky dvě role:
•Cílový je ten prvek, jehož geometrie bude operací modifikována.
•Operační je prvek, který ovlivňuje geometrii prvku, ke kterému je připojen.
Operační prvek se operací nezmění ani nesmaže. Po provedení operace můžete vrstvy operačních prvků skrýt beze ztráty tvaru modifikovaného prvku. Můžete také nastavit, aby se vrstva operačních prvků zobrazovala jako čárový model, takže jejich obrysy uvidíte a můžete je podle potřeby upravovat.

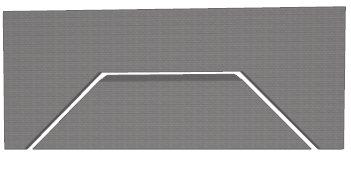

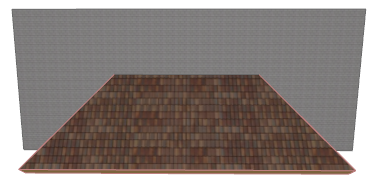

Na následujícím obrázku se tvar cílové zdi změnil odečtením střechy. Vlevo jsou zobrazeny oba prvky; uprostřed je skryta vrstva střechy; napravo je střecha zobrazena jako čárový model.
Operační prvek můžete použít na víc cílových prvků a cílové prvky mohou být ovlivněny několika operačními tělesy. Každý prvek může být zároveň cílovým i operačním prvkem, což umožňují vnořené operace s tělesy. Operace bude trvat, dokud dané prvky existují. Pokud chcete získaný tvar zachovat trvale, uložte jej ze 3D okna jako GDL objekt.
Viz Uložení 3D prvků jako objekt.
Přeskočení automatických průniků: Operace s tělesy nemá vliv na automatická napojení, a to ani v případě, kdy mají vrstvy prvků stejnou skupinu průniků. Před provedením operace s tělesy na takovýchto prvcích změňte číslo skupiny průniků vrstvy některého prvku.
Trámy Chcete-li použít operaci mezi trámy, operátor musí mít nejméně stejné číslo priority 3D průniků jako cíl. Pokud je priorita cílového prvku větší, operace bude vypadat, jako by se vůbec neprovedla.
Vnořené operace: Jestliže lze požadovaný tvar získat pouze sérií vnořených operací, dejte pozor na pořadí těchto operací. Například operační prvek může ovlivnit cílový prvek, který je zároveň operátorem ovlivňujícím jiný cílový prvek, atd..
Morfy: Pro morfy jsou dostupné různé operace s tělesy. Na rozdíl od standardních operací s tělesy, jejichž výsledkem je vzájemná vazba prvků, operace s morfy jsou trvalé.
