Úprava hrany střechy nebo střešního otvoru
Můžete upravovat povrchový materiál a úhel libovolné hrany střechy nebo otvoru ve střeše. Když změníte nastavení úhlu nebo povrchového materiálu hrany, můžete rozhodnou, zda má být nastavení použito pouze na označenou hranu, označený polygon nebo na všechny hrany.
1.Vyberte střechu.

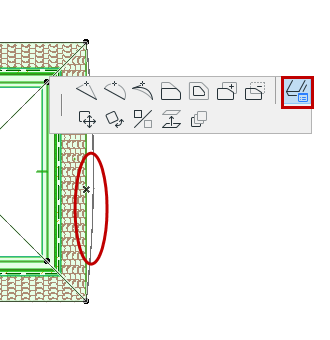

2.Klikněte na hranu střechy (ne na referenční čáru!), objeví se plovoucí paletka.
3.Na plovoucí paletce vyberte ikonu vlastní nastavení hran.

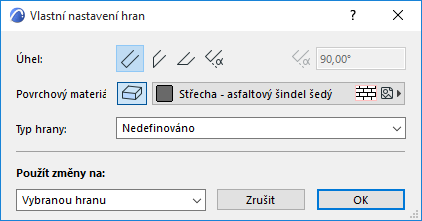

Vlastní úhel hrany střechy
Úhel: Z nabídky si vyberte úhel hrany střechy (svislý, vodorovný, kolmý, jiný úhel). Pokud vyberete vlastní, zadejte požadovanou hodnotu zkosení.
Poznámka: Vodorovný úhel hrany můžete zvolit pouze v případě, kdy je vybraná hrana rovnoběžná s referenční čárou a střecha není plochá.

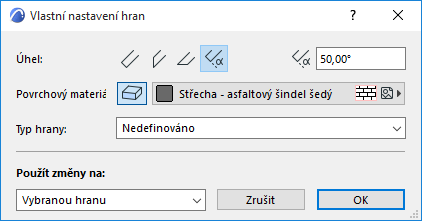

Poznámka: Pokud jste kliknuli na hranu, kde se stýkají dvě samostatné střešní roviny, je dostupná další volba - “zkosené”. Tuto volbu vyberte, pokud chcete vytvořit mezi střechami zkosený spoj.
Pokud změníte úhel jakékoli hrany střechy na jiný (než je v původním nastavení), zobrazí se na panelu model v nastavení střechy upozornění, že byl použit jiný úhel.

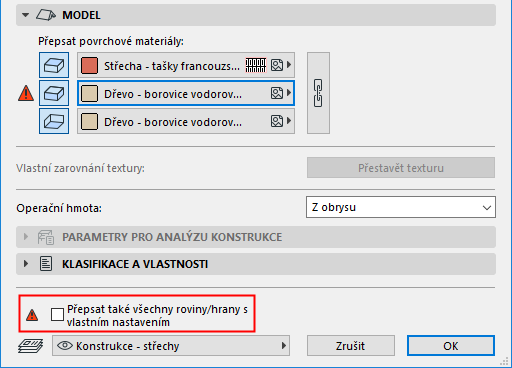

Pokud změníte hodnotu úhlu hrany v nastavení střechy, zobrazená žlutá značka (znázorňující “vlastní hranu”) bude mít červený stín. To znamená, že úhel hrany střechy se změní: chcete použít tuto změnu také na hranu s vlastním úhlem? Pokud ano, zaškrtněte políčko v dolní části nastavení střechy (Použít změny také na vlastní plochy/hrany). Pokud políčko nezaškrtněte, vlastní úhly hran zůstanou tak, jak jste je nastavili.
Vlastní povrchový materiál hrany desky
Poznámka: Standardně je povrchový materiál hrany desky odvozen ze stavebního materiálu celé střechy. Na panelu model v nastavení střechy můžete přepsat povrchový materiál všech hran střechy. Vlastní nastavení hran pak nabízí možnost, jak měnit povrchový materiál dalších hran.
Povrchový materiál: Klikněte na tlačítko přepsání povrchového materiálu a vyberte libovolný povrchový materiál, který má být použit na hrany.

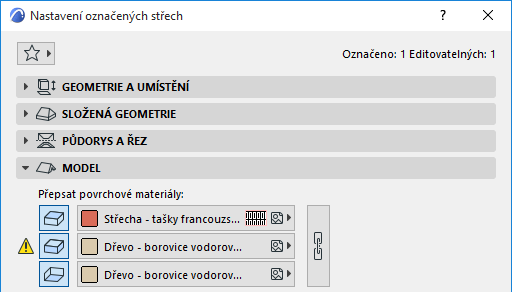

Pokud některým hranám přiřadíte povrchový materiál (nebo stavební materiál) jiný, než je v celkovém nastavení střechy, bude na panelu model zobrazena žlutá značka, která bude upozorňovat na to, že byly nastaveny vlastní povrchové materiály hran.
Pokud změníte povrchový materiál hrany v nastavení střechy, zobrazená žlutá značka (znázorňující “vlastní hranu”) bude mít červený stín. To znamená, že základní nastavení hrany střechy se změní: chcete přepsat všechny hrany, včetně hran s vlastním nastavením?
Pokud ano, zaškrtněte políčko v dolní části nastavení střechy (Použít změny také na vlastní plochy/hrany). Pokud políčko nezaškrtněte, vlastní povrchové materiály hran zůstanou tak, jak jste je nastavili.
Vlastní typ hrany střechy
Typ hrany: Podle potřeby vyberte typ hrany střechy.
Typ hrany střechy, který zde definujete, lze použít jako parametr ve funkcích výkazů.
Můžete například vypsat “délku okapu” nebo “délku hřebenu”.
Více informací o typech hrany najdete zde: Parametry pro vykazování střech.
Použít změny
Použít změny na: Jakmile dokončíte potřebná nastavení, vyberte, na které hrany mají být použity:
•Vybraná hrana bude mít vlastnosti (zkosení, povrchový materiál a typ hrany) podle nastavení, jaké jste provedli.
•Vybraný polygon použije nastavení, v závislosti na hraně, na kterou jste kliknuli, na všechny hrany obrysu střechy, nebo na všechny hrany otvoru.
•Všechny hrany použije nastavení na všech hranách střechy a otvorů.
Kliknutím na OK změny potvrdíte.
