Napojení více označených prvků: Automatické napojení
Pokud chcete najednou vzájemně napojit více prvků, použijte automatické nastavení s výchozí logikou pro napojování; nemusíte určovat, které části mají zůstat, a které ne, ani na kterou střechu nebo skořepinu prvky napojujete.
Přesnější popis tohoto postupu najdete zde: Napojit prvky na střechu: Ruční napojení.
Informace o příkazu ořezávání prvků najdete zde: Ořezávání prvků pomocí nůžek.
Výchozí logika napojování pracuje na následovně:

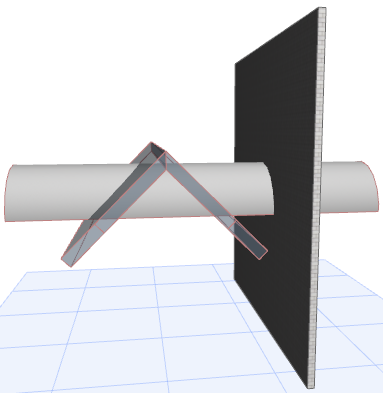

1.Vyberete více prvků, včetně jedné nebo více skořepin nebo střech.

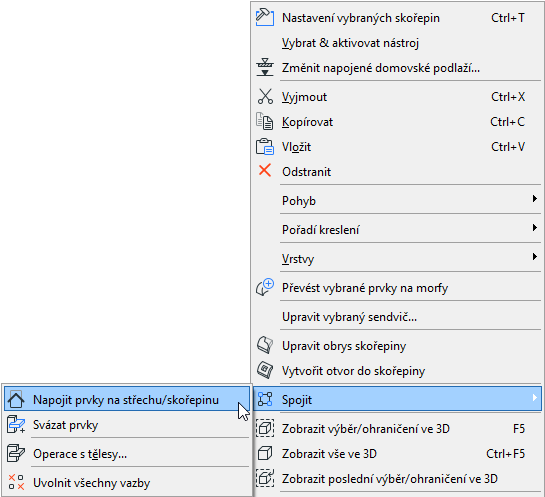

2.Použijte příkaz 3D model > Vazba prvků a konstrukcí > Napojit prvky na střechu/skořepinu (nebo kontextové menu).
3.V okně, které se objeví vyberte možnost Použít vybrané střechy/skořepiny a klikněte na napojit.

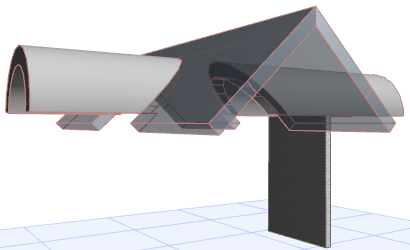

4.Všechny střechy a skořepiny ve výběru se navzájem, a také s dalšími vybranými prvky modelu, oříznou následovně:
•Střechy a skořepiny si navzájem ořežou části, které spadají do operační hmoty jiné střechy/skořepiny. To znamená, co je mimo, zůstane; co je uvnitř je odříznuto (prioritu průniků ořezaných střech a skořepin je určena prioritou příslušných stavebních materiálů.)
•Operační hmoty použitých střech a skořepin se spojí do jedné.
•Tato výsledná operační hmota je použita při napojování ostatních prvků (např. zdí), a to principem: co je mimo konstrukci střechy/skořepiny, je odstraněno.
Tento proce proběhne okamžitě a automaticky, není potřeba žádného dalšího zásahu.
Podívejte se na následující popisy:
