Napojit prvky na střechu: Ruční napojení

Manuální napojení použijte v případech, kdy chcete ke střeše nebo skořepině napojit nějaký prvek a chcete určit, která jeho část má být zachována (např. uvnitř nebo venku).

Pokud chcete napojit více vybraných prvků automaticky v jednom kroku, viz: Napojení více označených prvků: Automatické napojení.

Informace o příkazu ořezávání prvků najdete zde: Ořezávání prvků pomocí nůžek.

Ruční napojení: Příklad

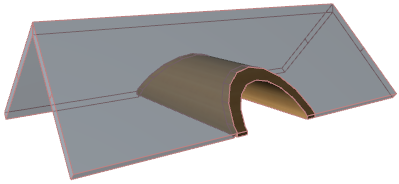

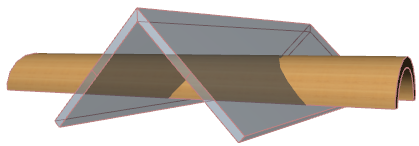

Máte například dvě protínající se skořepiny, jak je na obrázku. (Skořepina ve tvaru V a půlkruhová skořepina procházející skrz ní.) Chcete je ořezat tak,

•aby zůstala pouze ta část půlkruhové skořepiny, která je uvnitř skořepiny ve tvaru V; a

•vnější část půlkruhové chcete odstranit; a

•do skořepiny ve tvaru V má být vyřezán otvor pro půlkruhovou.

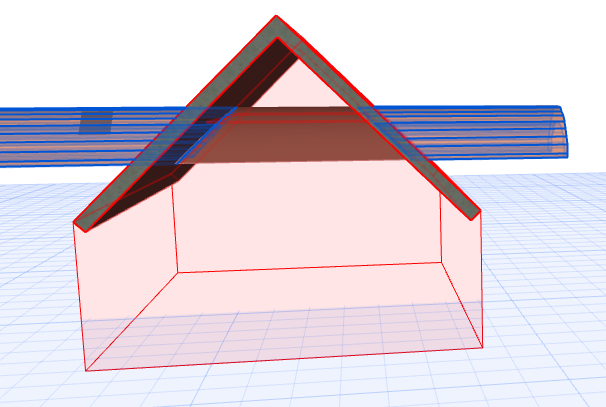

Logika automatického napojení nebude vyhovovat; odstranila by vnitřní část půlkruhové skořepiny, což nechceme:

Viz Napojení více označených prvků: Automatické napojení.

Použijte tedy následující postup napojení:

1.Vyberte skořepinu, kterou chcete napojit (půlkruhovou).

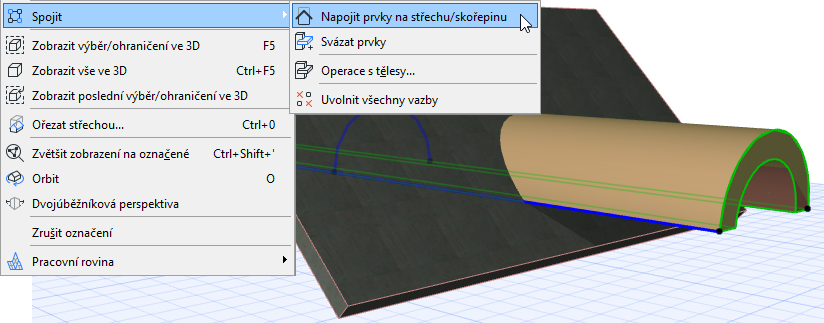

2.Z kontextové nabídky vyberte volbu Připojit, pak napojit prvky na střechu/skořepinu.

3.Nyní musíte vybrat druhou skořepinu, na kterou chcete tu první napojit.

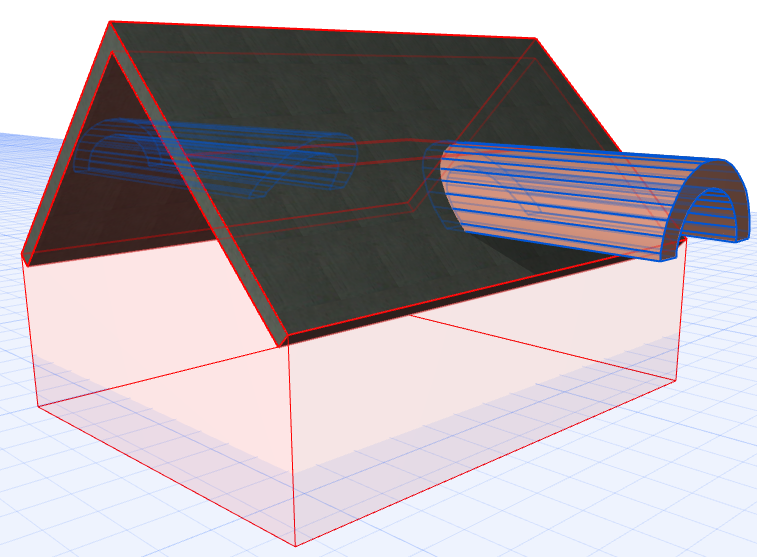

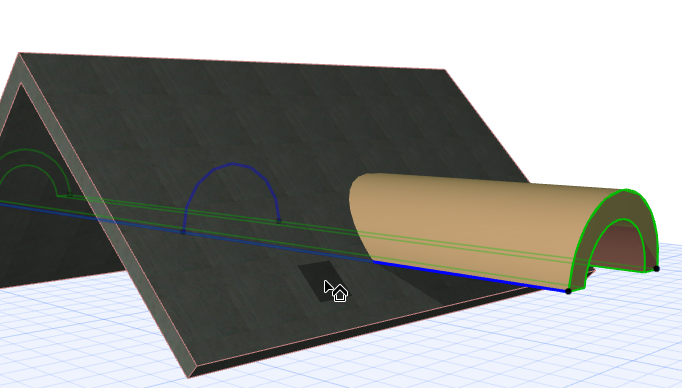

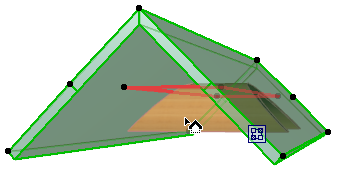

Všimněte si, že se kurzor změnil na malou střechu. Klikněte tímto kurzorem na prvek, na který chcete jiný napojit (v tomto případě skořepina ve tvaru V, podsvícená červeně).

Poznámka: Pokud nejsou zobrazeny operační hmoty, budou po dobu napojování automaticky zapnuty.

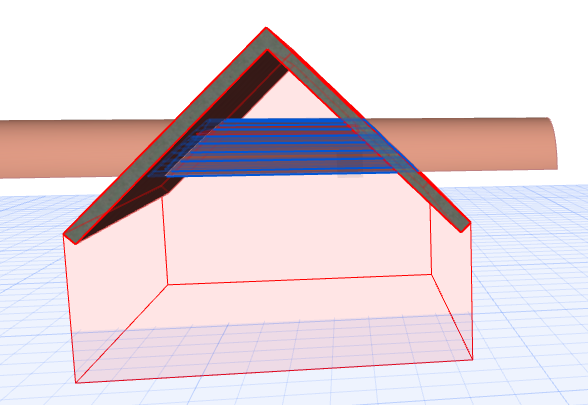

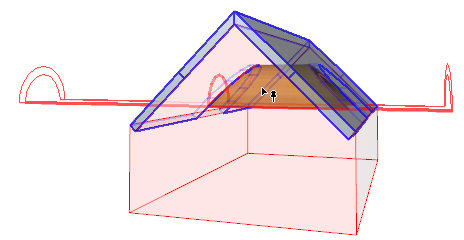

•Nyní vyberte část, kterou chcete zachovat. Přesuňte kurzor nad částmi půlkruhové skořepiny (uvnitř a mimo V-skořepinu) a sledujte, co vám modré podsvícení: znázorňuje, která část skořepiny bude zachována po napojení:

4.Chcete, aby byla zachována vnitřní část, takže na ní klikněte. Napojení je dokončeno.

Poznámka: Můžete použít Ctrl+klik na část, kterou chcete odstranit. Modré podsvícení ale vždy znázorňuje, jaká část prvku bude zachována.

Nyní musíte napojit ještě druhou část - skořepinu ve tvaru V na půlkruhovou skořepinu. Opakujte stejný postup:

1.Vyberte skořepinu, kterou chcete napojit (V-skořepinu).

2.Z kontextové nabídky vyberte volbu Připojit, pak napojit prvky na střechu/skořepinu.(Také ve standardní nástrojové paletce)

3.Nyní kurzorem ve tvaru střechy vyberte skořepinu, na kterou chcete tu druhou napojovat: v tomto případě je to půlkruhová skořepina Bude podsvícena červeně.

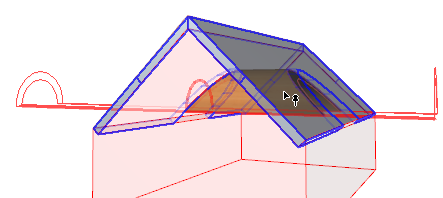

4.Nyní vyberte část V-skořepiny, kterou chcete zachovat. Posouvejte kurzorem a sledujte modré podsvícení, které značí, jaká část skořepiny bude zachována po napojení:

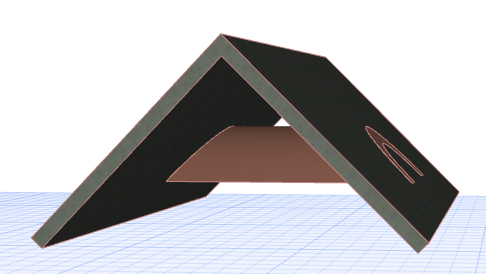

5.Klikněte na požadovanou část skořepiny. Napojení je dokončeno.
