Přidání komponentu knihovního prvku
Poznámka: Součást doplňku Library Part Maker. Viz Library Part Maker.
V oblasti návrhu nakreslete pomocí 2D a 3D nástrojů komponentu knihovního prvku.
Poznámka: Před kreslením a modelováním knihovních prvků doporučujeme zkontrolovat a optimalizovat nastavení atributů nástrojů Archicadu. Díky tomu nevzniknou nežádoucí atributy jako parametry v uživatelském rozhraní knihovního prvku. Nejlepší způsob, jak minimalizovat chyby a vyhnout se pracné kontrole nastavení atributů každého nástroje, je uložit nastavení nástrojů v paletce Oblíbené.

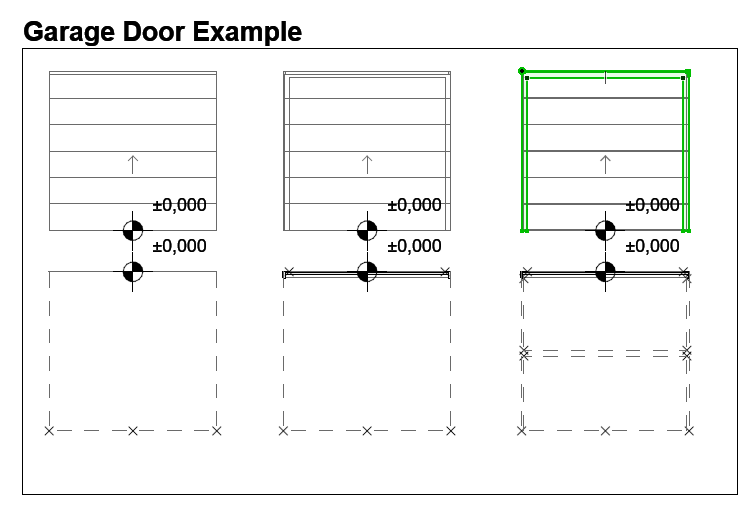

Na následujícím příkladu jsou vidět komponenty 3D modelu v horním řádku (s rostoucím LOD zleva doprava) a 2D symboly ve spodním řádku.
Poznámka: Chcete-li se zaměřit na konkrétní oblast návrhu v půdorysu, použijte funkci Přiblížit z paletky LPM: viz Přiblížení oblasti návrhu.
Zásady navrhování 2D symbolů
•2D symboly můžete kreslit pomocí libovolných 2D nástrojů Archicadu (kromě nástroje Text).
U dveří/oken musí být 2D symbol zarovnán s vodorovnou osou (x). Vnější strana by měla směřovat nahoru (viz Příklady úrovně detailů 2D symbolu).
•Pomocí nástroje Aktivní bod můžete vytvořit vlastní 2D aktivní body (platí pouze pro 2D symboly)
•Přiřaďte každé komponentě zdroj obsahu (viz Nastavte počátek komponenty (vložte výškové kóty)
•Veškeré knihovní prvky použité ve vašich 2D symbolech by měly být rozbity na 2D prvky (čáry, oblouky, lomené čáry atd.)
Nastavte počátek komponenty (vložte výškové kóty)

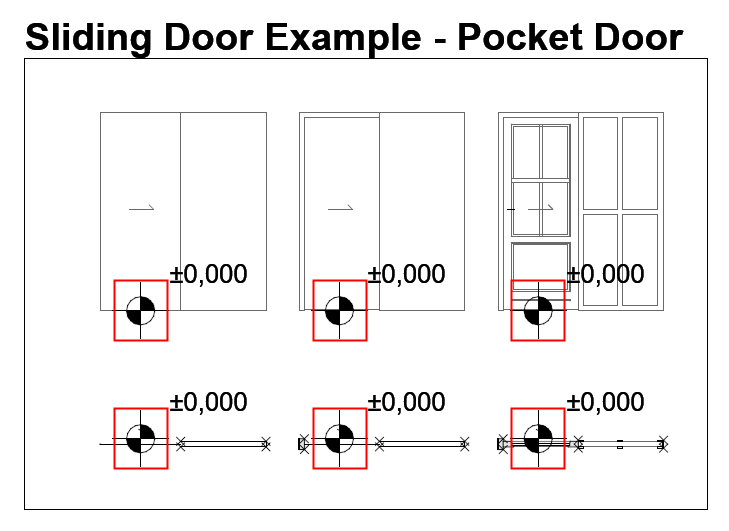

Každé komponentě (2D symbolu i 3D modelu) nastavte počátek vložením výškové kóty. Na základě toho budou 2D symbol a 3D model při ukládání knihovního prvku zarovnány.
Počátek lze umístit kamkoliv, pokud je zarovnán s počátky ostatních komponent. Doporučujeme umístit počátek do středu objektu nebo (v případě nepravidelných 2D symbolů a 3D modelů) do jeho ohraničujícího rámečku.
Počátku musí být přiřazen typ komponenty pro každý použitý 2D symbol a 3D model.
