Každé komponentě přiřaďte úroveň detailu (LOD) pomocí nabídky Typ komponenty na paletce LPM. Každý typ představuje 2D nebo 3D reprezentaci určité úrovně detailů:
Viz také Zvýraznění komponent podle typu.
Jakmile je knihovní prvek uložen a vložen, lze tyto přiřazené reprezentace LOD ovládat pro každou umístěnou instanci - buď v nastavení prvku, nebo ve Volbách zobrazení modelu Archicadu.
U některých komponent je možné definici LOD vynechat; tyto komponenty mají definici "Nepřiřazeno". (Při kontrole knihovního prvku se zobrazí upozornění na nepřiřazené komponenty, prvek ale můžete uložit.) Při vložení takového knihovního prvku budou zobrazeny pouze definované reprezentace. Tento postup však nedoporučujeme, protože ve 2D i 3D zobrazeních s určitým měřítkem nebo nastavením voleb zobrazení modelu může dojít k neočekávanému zobrazení knihovního prvku.
Viz také Zvýraznění nepřiřazených komponentů.
Přidání komponent s aktuálním typem
Vytvoření více komponent s určitým typem komponenty:

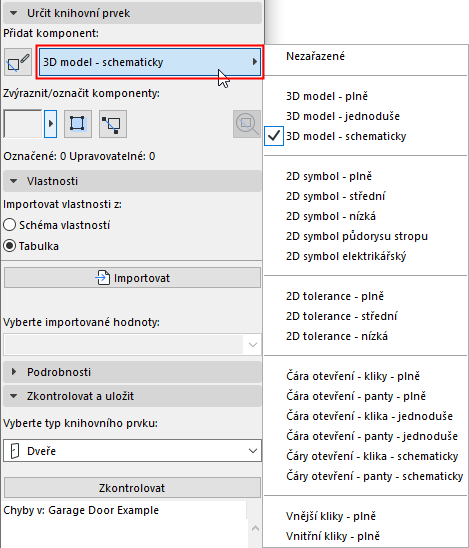

1.Z nabídky vyberte požadovaný typ komponenty (např. 2D symbol plný)

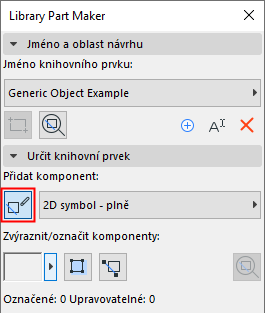

2.Klikněte na tlačítko Spustit/zastavit přidávání komponent.
Všechny komponenty, které nyní přidáte, budou automaticky přiřazeny aktuálnímu typu komponenty, dokud tlačítko opět nevypnete.
Přiřazení komponent 3D modelu
|
Přiřazení LMP |
Obsah zobrazený s ohledem na volby zobrazení modelu (MVO): •Úroveň detailů symbolů dveří, oken a střešních oken •Další nastavení knihovních prvků |
|
3D model plný |
3D a řezy/pohledy: Plný |
|
3D model zjednodušený |
3D a řezy/pohledy: Zjednodušený |
|
3D model schematicky |
3D a řezy/pohledy: Schematicky |
Přiřazení komponent 2D symbolů
|
Přiřazení LMP |
Obsah zobrazený s ohledem na volby zobrazení modelu (MVO): Další nastavení knihovních prvků |
|
2D symbol plný |
Půdorys realistický plný |
|
2D symbol střední |
Půdorys realistický střední |
|
2D symbol nízký |
Půdorys realistický nízký |
|
2D symbol elektrický |
Půdorysný symbol osvětlení a VZT: Electrický |
|
2D symbol půdorysu stropu |
Půdorysný symbol osvětlení a VZT: Půdorys stropu |
Berte prosím na vědomí, že u TZB objektů je přiřazení 2D elektro nebo půdorys stropu ignorováno.
