Zde jsou příklady toho, jak můžou různé filtry rekonstrukcí ovlivnit zobrazení projektu.

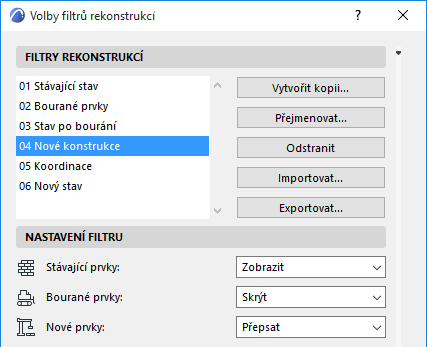

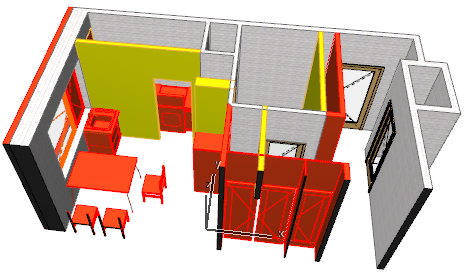

1.Nové konstrukce: Zde jsou stávající prvky zobrazené podle svého výchozího nastavení (“Zobrazit”), nové a bourané prvky jsou zvýrazněné podle odpovídajících grafických stylů (červeně a žlutě).

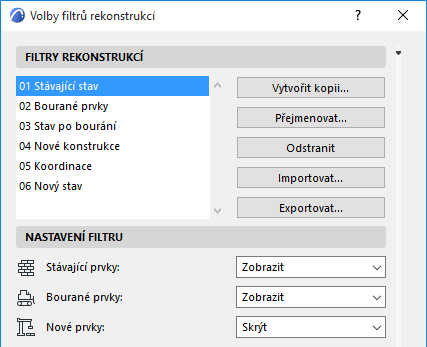

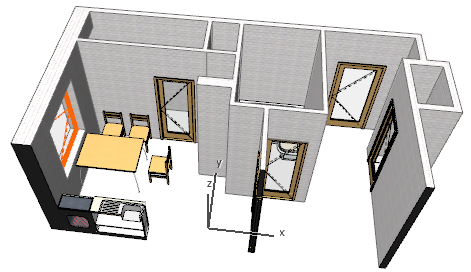

2.Stávající stav: S tímto filtrem jsou “Nové” prvky skryté. Ostatní prvky (se stavem “stávající” nebo “bourané konstrukce”) jsou zobrazeny podle svého nastavení. Tento filtr nezobrazuje žádné informace o tom, jaké konstrukce budou zbourány.

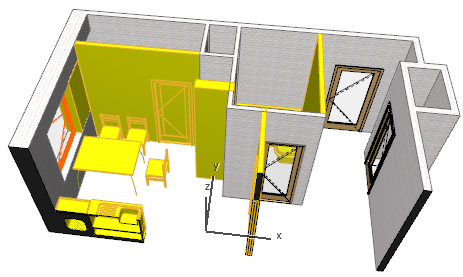

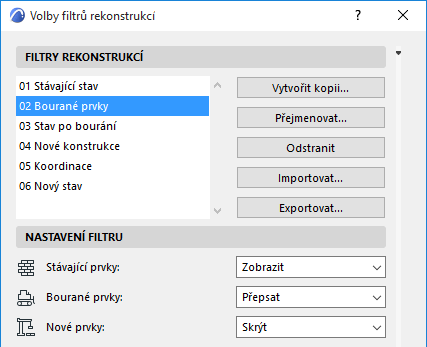

3.Bourací práce Zde jsou prvky se stavem “bourané konstrukce” zobrazeny podle příslušného grafického stylu, takže je jasně vidět, které prvky budou odstraněny, a které zůstanou. (“Nové prvky” nebudou zobrazeny - u nových prvků je nastaveno “skrýt”).

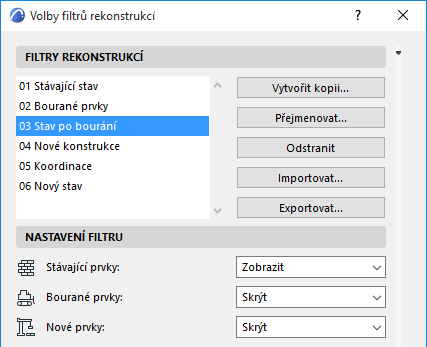

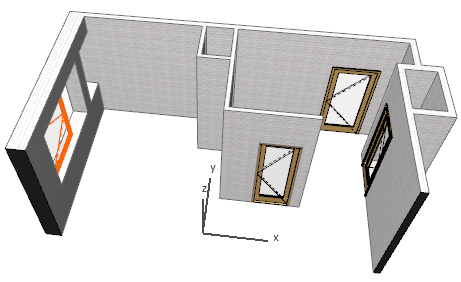

4.Stav po demolici: Tento filtr je podobný filtru bourací práce, až na to, že “bourané konstrukce” jsou pryč. Budou zobrazeny pouze stávající konstrukce.
Tento filtr se dá využít například při určování celkových objemů nových a bouraných konstrukcí v projektu.
Viz Vypisování množství materiál v projektech rekonstrukcí.

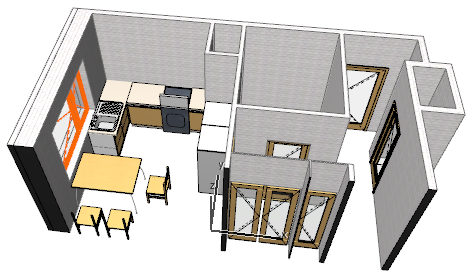

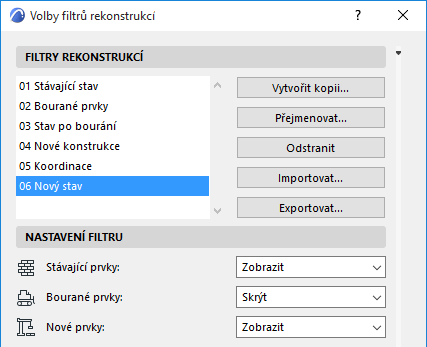

5.Nový stav: Tento filtr můžete použít při zobrazení výsledného stavu projektu. Nové a stávající konstrukce jsou zobrazeny podle vlastního nastavení (“zobrazit”). Bourané konstrukce jsou skryt úplně (“skrýt”).
Grafické styly podle stavu při rekonstrukci
Výplně otvorů podle stavu při rekonstrukci: Příklady přepsaných zobrazení
