Výplně otvorů podle stavu při rekonstrukci: Příklady přepsaných zobrazení

Příklady zobrazení zdí s okny s výchozím nastavení stylů zobrazení rekonstrukcí:

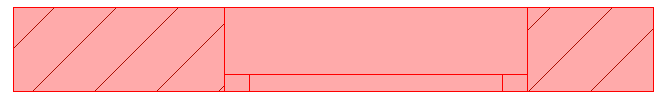

NOVÉ zdi v odstínech červené (-> NOVÁ okna jsou také červená, nebudou rušena)

BOURANÉ zdi jsou v odstínech žluté (-> RUŠENÁ okna jsou také žlutá)

Okno PŘESUNUTÉ zprava doleva

Pokud chcete změnu prvku - jako je třeba přesunutí okna - zaznamenat při rekonstrukci správně, musí být okno v modelu dvakrát: na původním místě a na novém místě.

Vyberte stávající okno a jeho stav při rekonstrukci nastavte na možnost bouranou konstrukci. Všimněte si, že rám okna je nyní žlutý (bude odstraněn) a pozadí okna je červené (otvor bude zazděn).

Vyberte okno na novém místě a jeho stav při rekonstrukci nastavte na novou konstrukci. Všimněte si, že rám okna je nyní červený (bude nově osazen) a pozadí okna je žluté (otvor musí být vybourán).

Jakýkoli překryv (mezi starými umístěními okna) se zobrazí bílou barvou.

•Na pravé straně: žlutý rám okna musí být vybourán. Červená část - původní okenní otvor - bude zazděn.

•Na levé straně: žlutá část zdi musí být odstraněna, aby vznikl prostor nového okenního otvoru. Červený rám je rám nového okna.

•Uprostřed: bílá část otvoru značí, že zde byl původní okenní otvor a zůstává jako část nového okenního otvoru.

Viz také „Obrys výplně otvoru jako bouraný“ v Další volby filtru rekonstrukcí.
