Pomocí grafických stylů můžete nastavit přednastavený vzhled (barvu, výplně) prvkům modelu v jednotlivých zobrazeních a rozlišit tak informace na první pohled.
Například:
•Zobrazit prvky různými barvami v závislosti na jejich stavu při rekonstrukci
•Zobrazit všechny sádrokartonové zdi modře
•Zvýraznit skupiny zón, které k patří k sobě (např. nevytápěné prostory)
•Zvýraznit konstrukce s konkrétní akustickou nebo požární odolností

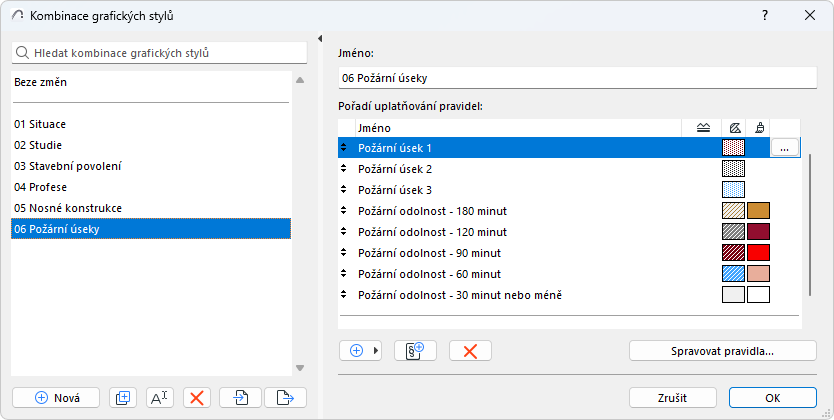

Zóny podle požární odolnosti
Pokud se na prvek vztahují nějaká pravidla grafických stylů, jsou zobrazena v informační bublině:
Použití pravidel grafických stylů
Jsou dva způsoby, jak prvku modelu přiřadit grafický styl:
•Pomocí kombinace grafických stylů: Kombinace grafických stylů (nastavení Zobrazení) je skupina pravidel grafických stylů přiřazovaných v daném pořadí prvkům, které těmto pravidlům podléhají.
•Pomocí filtrů rekonstrukcí: Filtr rekonstrukcí (nastavení Zobrazení) určuje, které prvky (v závislosti na stavu při rekonstrukci) mají být zobrazeny s nějakým grafickým stylem.
Kombinace grafických stylů a filtr rekonstrukcí se ukládají s nastavením každého zobrazení. V každém zobrazení je kombinace grafických stylů aplikována jako první. Pravidla přiřazená pomocí filtrů rekonstrukcí mají nejnižší prioritu.
Výjimka: Grafický styl nebo filtr rekonstrukcí není možné nastavit pro zobrazení typu kresba, ručně přestavovaných řezech nebo pohledech.
