Přidání kritérií: Které prvky mají být vypsány?
Pomocí panelu Kritéria v nastavení schématu definujte kritéria pro vypisování prvků/komponentů/povrchových materiálů.
1.Otevřete nastavení tabulek
2.Klikněte na Přidat kritérium.
•Ve výchozím nastavení tlačítkem otevřete seznam parametrů a vlastností dostupných v projektu (seznam může být filtrován v závislosti na dalších kritériích, která jste již vybrali).
•Výběr kritérií je společný pro několik funkcí. Podrobnější popis viz: Nastavení kritérií prvků.

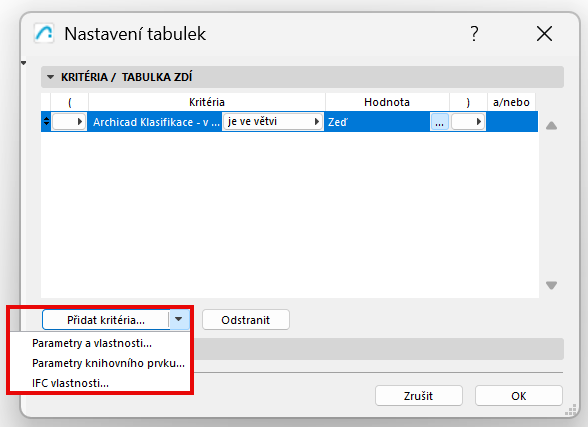

•Nebo použijte nabídku tlačítka Přidat kritérium k přístupu k parametrům knihovních prvků nebo IFC vlastnostem:
Další kritéria a pole: Parametry knihovního prvku
Definovat kritéria prvku pomocí IFC dat
•Chcete-li vypsat více typů prvků, musíte je spojit pomocí výrazu NEBO.

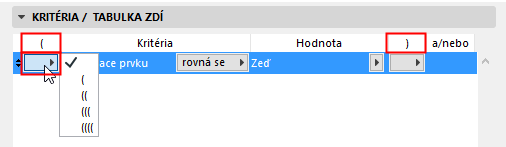

•Podle potřeby použijte sloupce Otevřená závorka a Zavřená závorka v nastavení schématu pro nastavení vnořených kritérií u složitějších schémat.
Každé “počáteční” musí mít odpovídající “koncové”. Pokud je ve schématu závorek chyba, objeví se varování Neplatné kritérium! ve sodu panelu.
Předpokládejme, že chcete zobrazit všechny zdi, desky a sloupy, z určité vrstvy.
Pro dodržení tohoto kritéria musí být prvky:
1.být typem zeď NEBO deska NEBO sloup.
A
2.umístěny v dané vrstvě

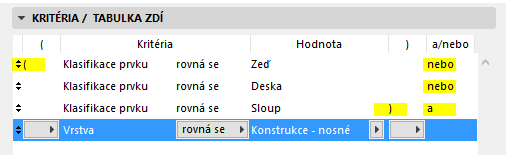

Na obrázku níže si všimněte závorek, které ohraničují skupinu těchto tří podmínek)
