Parametr
Krátký popis
Dlouhý popis
Úhel sklonu LOP
Úhel sklonu lehkého obvodového pláště
Stejná hodnota jako obecný parametr "Úhel sklonu".
Délka
Délka prvku lehkého obvodového pláště.
Počet panelů
Počet panelů lehkého obvodového pláště
Úhel vzoru
Úhel natočení čar řádků sítě měřený po směru hodinových ručiček od čar sloupců sítě. Tento úhel můžete nastavit v nastavení schématu/vzoru sítě nastavení LOP v části nastavení řádků.
Plocha včetně obrysu
Plocha lehkého obvodového pláště včetně plochy rámů obrysu.
Pokud jsou rámy obrysu vytvořeny “uvnitř sítě” (nastavení LOP/Systém LOP/Umístění členu: Umístit rámy obrysu “uvnitř”), bude hodnota tohoto parametru rovná obecné ploše lehkého obvodového pláště.
Pokud jsou rámy obrysu vytvořeny “vně sítě” nebo “osou na obrysu”, bude tato hodnota větší než obecná plocha, protože rám obrysu přesahuje přes definovaný obrys.
Pokud použijete na obrys použijete neviditelné rámy (Nastavení LOP/Systém LOP/Rámy: Obrys), bude tato hodnota menší, než je obecná plocha.
Celková délka obrysových rámů
Celková délka všech rámů podél vnějšího obrysu lehkého obvodového pláště
Rámy s nastavenou třídou rámu „Rozdělení“ se nezapočítávají.
Celková délka uživatelských rámů
Celková délka všech rámů s třídou rámu „Vlastní“
Třída rámu „Vlastní“ vznikne úpravou jeho parametrů.
Celková délka rámů
Celková délka všech rámu lehkého obvodového pláště. Pokud není tvar rámu LOP jednotný, je délka rámu vypočtena jako průměr z nejdelší a nejkratší délky.
Pokud tvar rámu není jednotný, délka rámu se vypočítá jako průměr nejkratší a nejdelší délky.
Celková délka rámu na hlavních osách
Celková délka rámů podél hlavní (svislé) osy
Hlavní osa odpovídá „sloupcům“ schématu lehkého obvodového pláště.
Celková délka rámu na vedlejších osách
Celková délka rámů podél vedlejší (vodorovné) osy
Vodorovná osa odpovídá „řádkům“ schématu lehkého obvodového pláště.
Celková plocha panelů
Celková plocha všech panelů lehkého obvodového pláště Plochu, která je takto vypočtena, můžete vidět v režimu úprav lehkého obvodového pláště, pokud necháte viditelné pouze panely.
Nezahrnuje plochu rámů mezi panely.
Celková plocha panelů směrem na východ
Součet všech panelů lehkého obvodového pláště orientovaných na východ. „Směr orientace“ je založen na normálovém vektoru povrchu každého panelu ve projekci do půdorysu.
Viz také Zkratka orientace.
Celková plocha panelů směrem na sever
Součet všech panelů lehkého obvodového pláště orientovaných na sever. „Směr orientace“ je založen na normálovém vektoru povrchu každého panelu v půdorysném průmětu.
Celková plocha panelů směrem na severovýchod
Součet všech panelů lehkého obvodového pláště orientovaných na severovýchod. „Směr orientace“ je založen na normálovém vektoru povrchu každého panelu ve projekci do půdorysu.
Celková plocha panelů směrem na severozápad
Součet všech panelů lehkého obvodového pláště orientovaných na severozápad. „Směr orientace“ je založen na normálovém vektoru povrchu každého panelu v půdorysném průmětu.

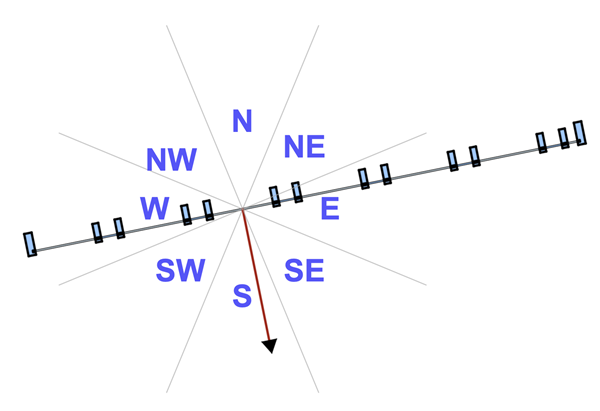

Celková plocha panelů směrem na jih
Součet všech panelů lehkého obvodového pláště orientovaných na jih. „Směr orientace“ je založen na normálovém vektoru povrchu každého panelu ve projekci do půdorysu.
Celková plocha panelů směrem na jihovýchod
Součet všech panelů lehkého obvodového pláště orientovaných na jihovýchod. „Směr orientace“ je založen na normálovém vektoru povrchu každého panelu ve projekci do půdorysu.
Celková plocha panelů směrem na jihozápad
Součet všech panelů lehkého obvodového pláště orientovaných na jihozápad. „Směr orientace“ je založen na normálovém vektoru povrchu každého panelu v půdorysném průmětu.
Celková plocha panelů směrem na západ
Součet všech panelů lehkého obvodového pláště orientovaných na západ. „Směr orientace“ je založen na normálovém vektoru povrchu každého panelu ve projekci do půdorysu.
