Styl vynášecí čáry můžete zvolit v nastavení lineární kóty.
Viz Tvar vynášecí čáry.

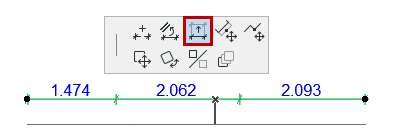

Úprava délky vynášecí čáry
1.Označte celý kótovací řetězec (klikněte na “volné místo” na kótovací čáře).
2.V plovoucí paletce vyberte příkaz Úprava délky vynášecí čáry
3.Přesuňte kurzor podle potřeby.
Dynamické vynášecí čáry nikdy nepřesáhnou referenční uzel okótovaného prvku.

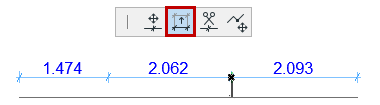

Úprava délky jedné vynášecí čáry
1.Označte bod kóty.
2.V plovoucí vyberte příkaz Upravit délku vynášecí čáry.
3.Přesuňte vynášecí čáru označeného bodu podle potřeby.
