Zobrazení vektorových výplní v zobrazeních projektu
Vektorové výplně používají šrafovaný vzor a můžete jimi zobrazit řezy nebo povrchy konstrukčních prvků. Povrchovému materiálu můžete přiřadit také vektorovou výplň.
V půdorysu
Prvek zobrazí vektorové šrafování v půdoryse pouze pokud aktivujete Zobrazení > Možnosti zobrazení na obrazovce > Skutečné zobrazení výplní. (Jinak budou výplně zobrazovány pouze jako bitmapy.)
Ve 3D okně
Konstrukční prvky jsou ve 3D okně zobrazeny povrchovými materiály, které jsou definovány v jejich stavebním materiálu. Tyto materiály můžete navíc přepsat v dialogovém okně nastavení prvku v záložce model.

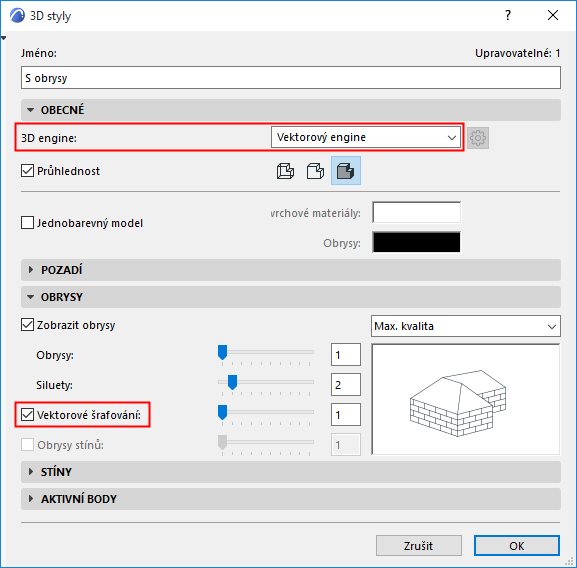

Pokud má povrchový materiál přiřazenou vektorovou výplň, můžete ji ve 3D okně zobrazit, pouze pokud je v nastavení 3D stylů zapnutá volba Vektorové šrafování ve 3D a zároveň používáte vektorový 3D engine.
Viz také Povrchová výplň povrchového materiálu (základní engine).
V okně řezu/pohledu/interiérového pohledu a 3D dokumentu
V oknech řezu/pohledu/interiérového pohledu a 3D dokumentech budou zobrazeny vektorové šrafy pouze v případě, že aktivujete volbu Povrchy - popředí povrchové výplně na panelu Zobrazení modelu v okně nastavení.
Více informací naleznete v tématu Zobrazení modelu (Body zobrazení)Záložka Zobrazení modelu.
Nastavení vektorových šraf nemá vliv na renderované obrázky.
