Vytváření výkresů: Velké projekty

Ve velkých architektonických kancelářích pracujících na projektech o více budovách může být efektivnější rozdělit velký projekt na menší entity. Každá z těchto podřízených entit (například budovy nacházející se na stejném staveništi) bude potom tvořit soubor projektu, který může stále odkazovat na jednu sadu šablon, modulů a knihoven.

Dokumentace však bude pravděpodobně obsahovat celý projekt, s výkresy ze všech souborů projektu.

V tomto případě je smysluplné vytvořit jednu výkresovou složku, ve které se budou nacházet pohledy a soubory pocházející ze všech souborů tvořících projekt.

Existují v podstatě tři řešení:

Jediný soubor obsahující model a výkresovou složku

Jestliže v projektu existuje velký hlavní soubor s jedním nebo dvěma dalšími menšími soubory, můžete vytvořit strukturu výkresové složky ve velkém souboru jako ve výše popsaném modelu s jedním souborem, a pak také otevřít menší soubory, najít jejich pohledy v panelu externích souborů v organizéru a přidat je do výkresové složky.

Viz Vložení zobrazení z externího projektu (výběr projektu v Navigátoru).

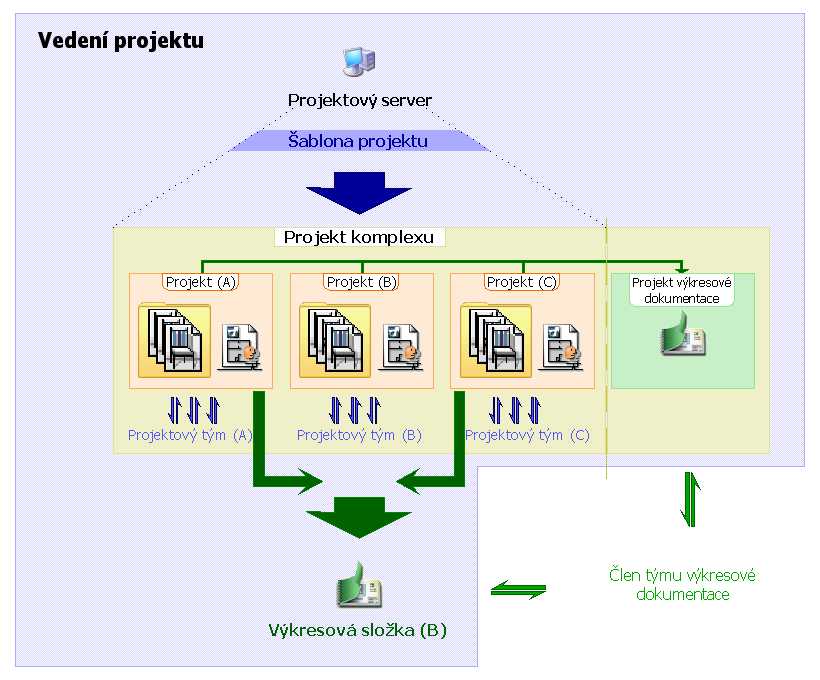

Více souborů projektu se samostatným souborem výkresové složky

Pokud existuje více souborů projektu stejné velikosti a složitosti, je vhodné vytvořit další soubor projektu, který neobsahuje žádné konstrukční prvky, ale pouze výkresovou složku. Pak můžete otevřít ostatní soubory jeden po druhém a přidat jejich zobrazení do výkresové složky, například vytvořením podskupiny pro každý z nich nebo vytvořit jinou vlastní strukturu.

Pokud v modelu s více soubory aktivujete výkres, Archicad zkontroluje, zda obsahuje kresby pocházející z jiných souborů projektu, než je ten aktivní. Jestliže takové kresby existují, Archicad začne aktualizovat ty kresby, které mají nastavenou automatickou aktualizaci. Pokud je soubor obsahující danou kresbu otevřen v jiné instanci, aktualizace proběhne okamžitě. Pokud soubor obsahující danou kresbu není právě otevřen, otevře se soubor v nové instanci.

Více souborů projektu, samostatná výkresová složka, samostatné pohledy (soubory PMK)

Tento postup může být vhodný, pokud na modelu a dokumentaci pracuje přes síť více jednotlivců zároveň.

V tomto pracovním postupu je, jako v předchozím, model uložený do jednoho nebo více souborů projektu a výkresová složka je v samostatném souboru. Nicméně tvoření výkresů se změnilo: Výkresy obsahují kresby, jejichž zdroje jsou externí soubory namísto přímo napojených zobrazení modelu.

Projektant modelu vytvoří v souboru projektu zobrazení jako obvykle. Ale místo toho, aby tato zobrazení vkládal přímo na výkres, použije funkci publikace k uložení zobrazení ve formátu PMK (nativní formát kresby Archicadu, který zabírá méně místa než mnoho jiných formátů).

Viz Formáty souborů publikace.

Architekt zodpovědný za výkresovou složku umístí tyto PMK kresby na výkresy pomocí nástroje Kresba nebo pomocí příkazu Soubor > Externí obsah > Vložit externí kresbu.

Viz Vložení externí kresby (více metod).

Takto vložené kresby jsou aktualizovatelné automaticky nebo ručně. Jejich zdroje jsou PMK soubory. Je tedy odpovědností projektanta modelu zajistit, aby při každé úpravě zobrazení projektu byl nahrazen i soubor PMK vytvořený z tohoto zobrazení, aby kresby propojené s těmito PMK soubory mohly být aktualizovány.

Výhody tohoto pracovního postupu:

•Aktualizování dokumentace může být rychlejší, protože najednou aktualizuje jen jediný malý soubor kresby.

•Otevírání výkresové složky zabere méně času, soubory PMK sloužící jako zdroje kresby jsou umístěny mimo soubor projektu.

•Pokud jsou kresby založené na PMK nastaveny na automatickou aktualizaci, budou při publikaci automaticky aktualizovány.

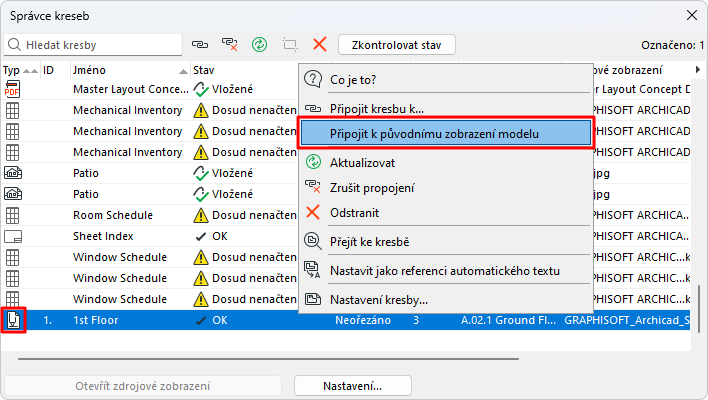

Podle potřeby můžete vazbu s PMK souborem přerušit a spojit kresbu s originálním pohledem. Vyberte požadované soubory PMK ve správci kreseb (možný vícenásobný výběr) a z kontextového menu použijte následující příkaz: Připojit k původnímu zobrazení modelu.
