Vytvoření souboru modulu (.mod)
Soubor ve formátu modul (.mod) je zjednodušený projektový soubor, který lze vložit jako modul nebo spojit do projektu.
•Jako soubor modulu můžete uložit celý projekt nebo jen vybrané prvky a podlaží
•Soubor .mod obsahuje pouze data z půdorysu modelu
•Soubor .mod obsahuje vložené objekty, neobsahuje ale žádné informace z řezů/pohledů/interiérových pohledů nebo data 3D dokumentů
•Soubor .mod obsahuje pouze poznámky, které byly použity v popiskách
•Soubor .mod odkazuje pouze na atributy, které jsou v projektu použity. Proto je soubor .mod mnohem menší, než soubor .pln.
•Příkazem Uložit modul jako soubor vytvoříte vždy soubor ve formátu .mod.
Poznámka: Projekt můžete rozdělit také na více PLN souborů (jako protiklad modulových souborů). Viz Uložení výběru ve formátu PLN.
Uložení jako soubor .mod - z půdorysu
Uložení zobrazení jako souboru .mod - pomocí publikace
Uložení jako soubor .mod - z půdorysu

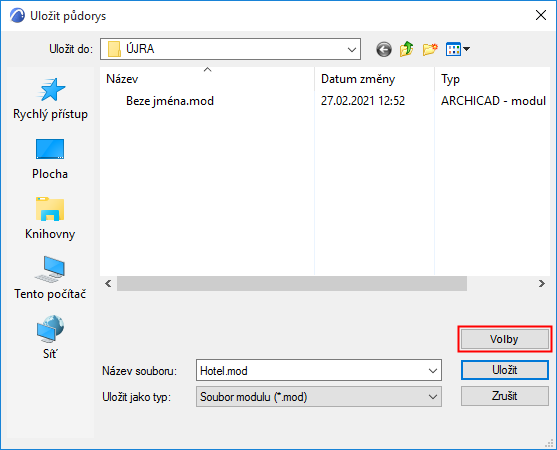

1.V půdorysu použijte příkaz Soubor > Uložit jako a nastavte formát .mod.

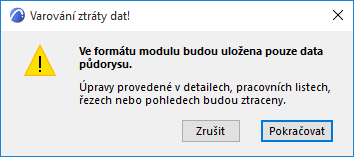

2.Zobrazí se varování, že soubor modulu obsahuje pouze půdorysná data.
3.Klepnutím na tlačítko OK vytvoříte soubor modulu a uzavřete dialogové okno.

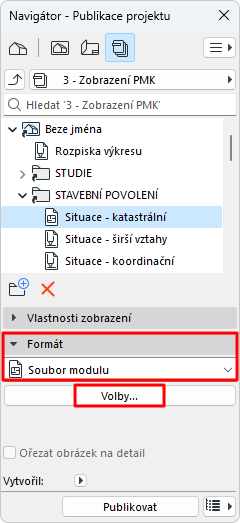

Uložení zobrazení jako souboru .mod - pomocí publikace
K dispozici pro zobrazení uložená z půdorysu.
Kliknutím na tlačítko Volby nastavíte, která podlaží a prvky mají být součástí modulu. (Viz níže.)

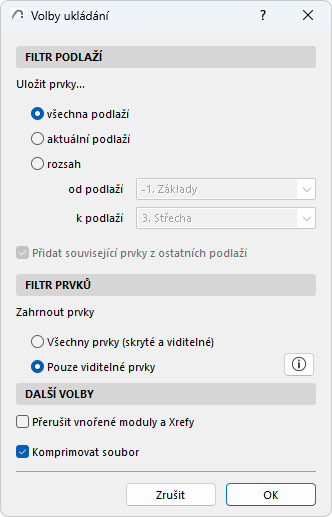

Kliknutím na tlačítko Volby v okně Uložit jako zobrazíte Volby ukládání.
•Výchozí volba je Všechna podlaží
•Alternativou je do modulu uložit pouze aktuální podlaží, nebo vybraný rozsah podlaží. Prvky ležící v tomto rozsahu budou zahrnuty do modulu.
–Přidat související prvky z ostatních podlaží: Pokud nastavíte aktuální podlaží nebo rozsah, můžete touto volbou přidat všechny prvky, které jsou na vybraných podlažích zobrazeny (protože jsou nastaveny, aby se zobrazovaly na souvisejících podlažích), i když je jejich domovské podlaží mimo zvolený rozsah.
Zvolte, zda chcete uložit všechny prvky půdorysu, nebo jen ty viditelné.
•Všechny prvky (skryté a viditelné): Uložený modul bude obsahovat všechny prvky projektu z půdorysu - bez ohledu na jejich stav při rekonstrukci nebo stav varianty.
•Pouze viditelné prvky: Uložený modul bude obsahovat pouze prvky, které jsou
–ve viditelných vrstvách
–viditelné z pohledu částečného zobrazení konstrukce
–jsou v aktivních variantách návrhu
–jsou stávající z pohledu stavu při rekonstrukci
Přerušit vnořené moduly a Xrefy
Pokud modul obsahuje nějaké další moduly a/nebo Xrefy, které již nepotřebujete aktualizovat, můžete pomocí této volby jejich vazbu přerušit.
Viz Vložit modul.
