Úprava jednotlivých segmentů a uzlů - v režimu úprav

Dostupné s Archicad Collaborate

V režimu úprav můžete vybrat libovolný segment nebo uzel prvku trasy a upravit jeho parametry.

Poznámka: Některé úpravy můžete provádět také z plovoucí palety: vizÚprava průměru segmentu - s plovoucí paletkou

Vstup do režimu úprav

Vyberte prvek trasy postupujte následovně:

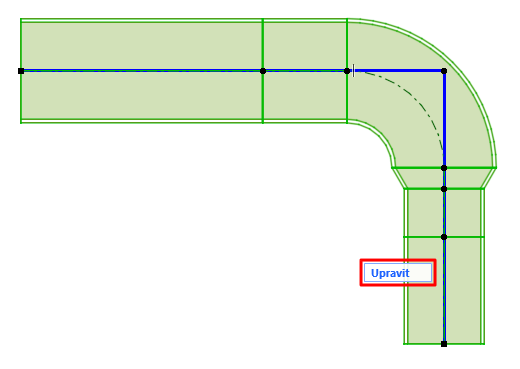

•Klikněte na tlačítko Upravit, které se u prvku objeví


•Použijte příkaz 3D model > Spustit režim úprav systému.

Používání režimu úprav

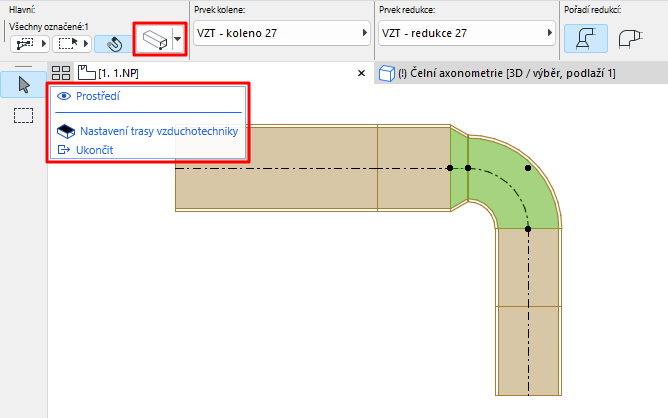

Vyberte libovolný sub-element (uzel nebo segment).


•Běžná nástrojová paletka je nahrazena pouze výběrovými nástroji a paletkou zobrazení.

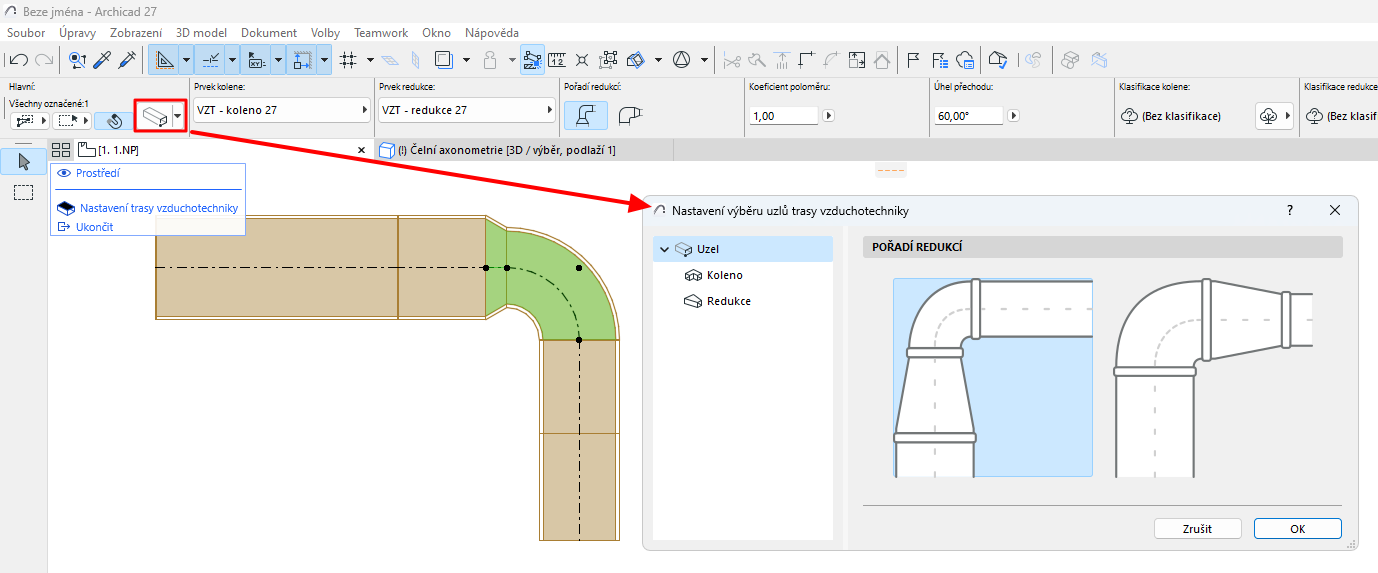

•V Infopaletce můžete otevřít omezené okno nastavení, které se vztahuje pouze na vybraný segment nebo uzel.


•Ikonou oka u položky Prostředí můžete vypnout/zapnout viditelnost ostatních prvků modelu (tj. všech kromě označeného prvku trasy). Ostatní prvky modelu nemůžete v režimu úprav editovat - pouze prvky označené trasy.

•Úplné nastavení trasy můžete otevřít z paletky zobrazení.

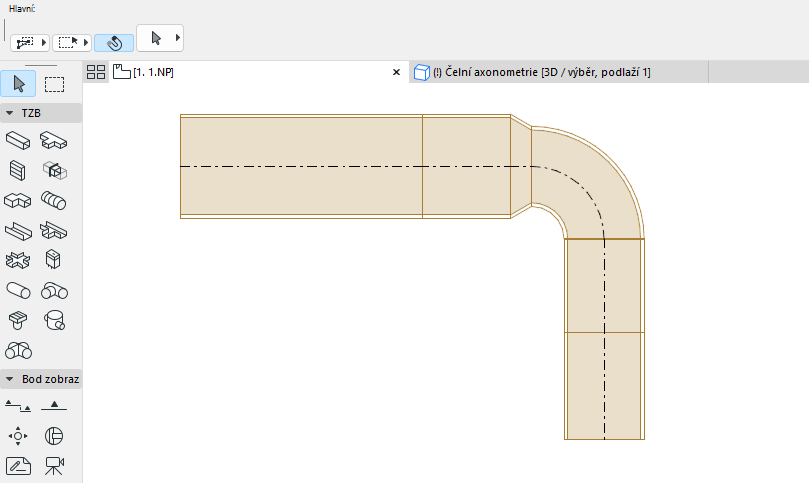

Upravte například umístění redukce vybraného uzlu:


Ukončit režim úprav

Použijte jeden z následujících postupů:

•Stisknete Esc

•V paletce zobrazení klikněte na volbu Ukončit režim úprav.

•Použijte příkaz 3D model > Ukončit režim úprav schodiště
