Symbolické zobrazení TZB prvků

Dostupné s Archicad Collaborate

Zvolte Standardní nebo Symbolické zobrazení TZB prvků v půdorysu tak, aby odpovídalo vašim dokumentačním standardům:

1.Otevřete Dokument > Zobrazení modelu > Volby zobrazení modelu.

2.Na panelu Volby TZB:  vyberte Standardní nebo Symbolické.

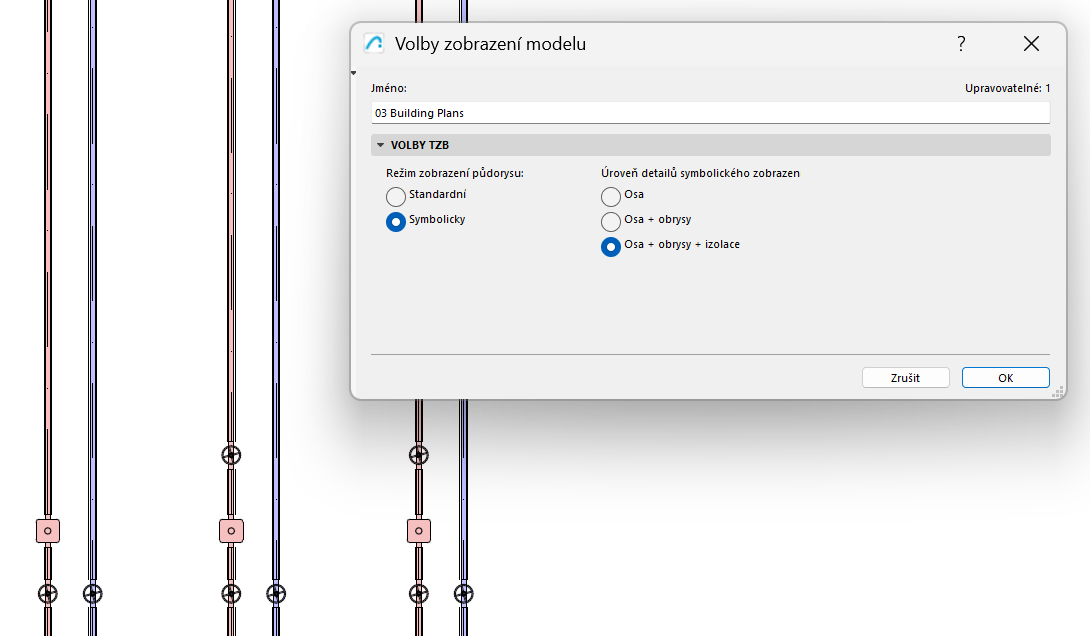

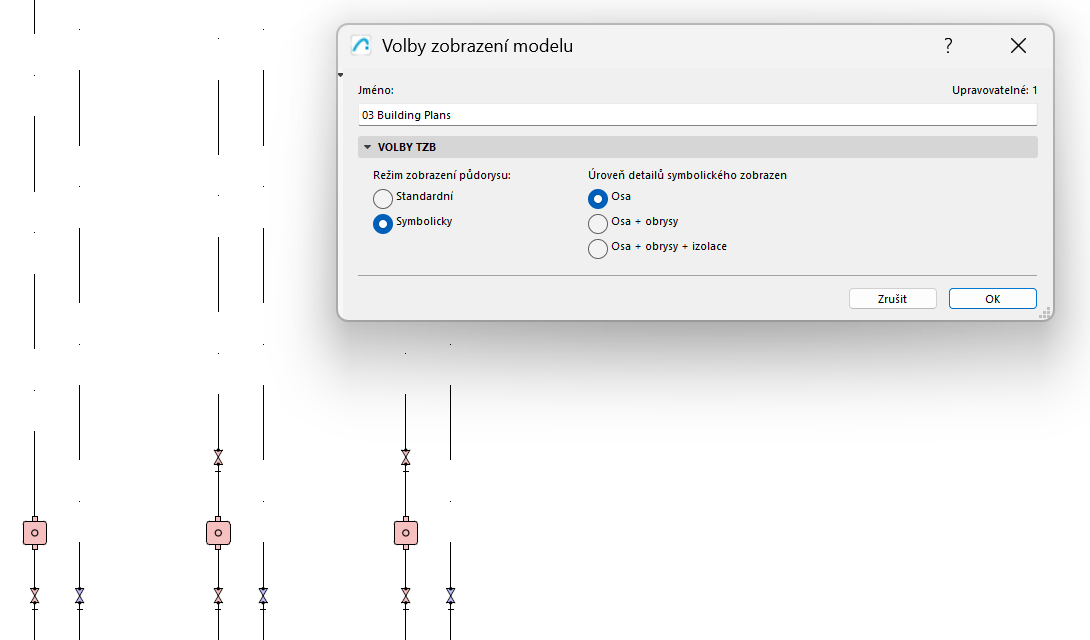

3.Pro Symbolické zobrazení zvolte požadovanou úroveň detailu.



Aby se na jakoukoli trasu vztahovaly volby zobrazení modelu, ujistěte se, že v nastavení trasy je možnost zobrazení v půdorysu ponechána na „Dle VZM“.

Toto nastavení můžete pro jednotlivé trasy přepsat a zvolit Standardní nebo Symbolické zobrazení.


Viz také Vytvoření vlastního TZB symbolu.
