Umístění výustku, doplňku nebo zařízení
Dostupné s Archicad Collaborate
TZB knihovna obsahuje speciálně nakonfigurované TZB prvky, které můžete umístit pomocí nástrojů Doplněk, Zařízení a Výustek - ty lze použít jako začátek i konec TZB trasy.
Poznámka: Knihovna objektů obsahuje další knihovní prvky, které jsou kompatibilní s TZB a/nebo je lze převést na zařízení. Viz TZB kompatibilní objekty.
Pomocí nástrojů Koncový prvek, Příslušenství a Zařízení můžete tyto TZB prvky vložit do půdorysného nebo 3D zobrazení.
•Vyberte nástroj Příslušenství nebo Dílec a jedním kliknutím na segment trasy prvek vložte.
•Prvek vložený jako druhý (trasa nebo příslušenství) přebírá nastavení TZB systému z prvku, ke kterému se připojuje.
•Pokud se tvary příslušenství a trasy shodují: příslušenství převezme velikost trasy ve výchozím nastavení.
•Pokud se tvary liší: doplněk si ponechá vlastní rozměr a automaticky se přidají redukce.
•Pokud není dostatek místa nebo není dílec v jedné linii s trasou: vloží se samostatný doplněk, nepřipojený k trase.
Nastavení doplňku: Zdědit rozměr trasy
Ve výchozím nastavení odpovídá vložený doplněk velikosti prvku trasy. Chcete-li tuto výchozí možnost změnit pro jednotlivé prvky, odškrtněte v Infopaletce volbu Velikost napojení:
Pokud je volba vypnutá: doplněk si ponechá vlastní velikost a případně se přidá redukce.

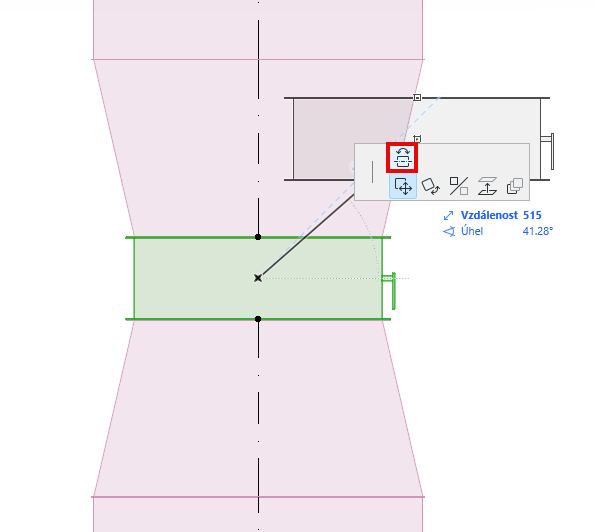

Otočení směru doplňku
Po vložení doplňku můžete změnit jeho orientaci příkazem „Otočit směr“ v plovoucí paletce:
Najít optimální napojení trasy
Při napojování trasy na koncový prvek, doplněk nebo zařízení můžete pomocí šipek nahoru a dolů zobrazit alternativní napojení trasy.
Stiskněte šipku nahoru/dolů.
