TZB kompatibilní objekty

Mnoho známých objektů, jako například umyvadlo, obsahuje také nastavení TZB kompatibilních napojení, takže je můžete připojit na TZB trasy.

Zobrazení bodů TZB napojení objektů

1.Otevřete Dokument > Zobrazení modelu > Volby zobrazení modelu.

2.Otevřete další nastavení knihovních prvků

3.Zaškrtněte TZB napojení objektů

Volby zobrazení modelu: Zobrazené nebo vypnuté body napojení knihovních prvků

Převod objektů na zařízení

Grafická úprava těchto napojení je možná po převedení objektů na prvky typu Zařízení.

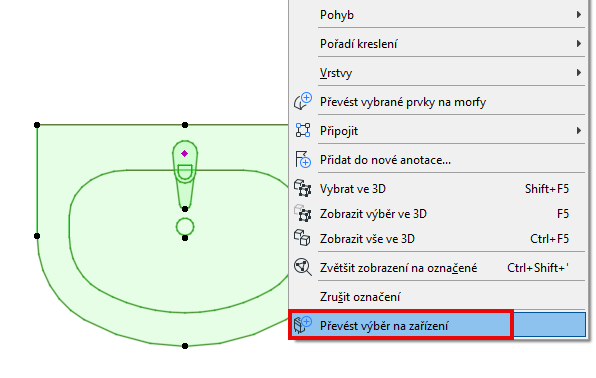

Pro vybraný TZB objekt: Pomocí příkazů kontextové nabídky přepněte typ objektu na Zařízení (nebo zpět na Objekt).
