Plošná zatížení lze umístit na celý povrch 2D členu i na jeho libovolnou část.
1.Aktivujte nástroj Plošné zatížení konstrukce
2.V nastavení nástroje nebo Infopaletce: Vyberte zatěžovací stav nového prvku zatížení (viz Nastavení nástroje Zatížení)
3.Vyberte geometrickou metodu:
•Celý člen: Jediným kliknutím umístíte plošné zatížení na celý 2D člen. Toto plošné zatížení je asociativní k hranám členu.

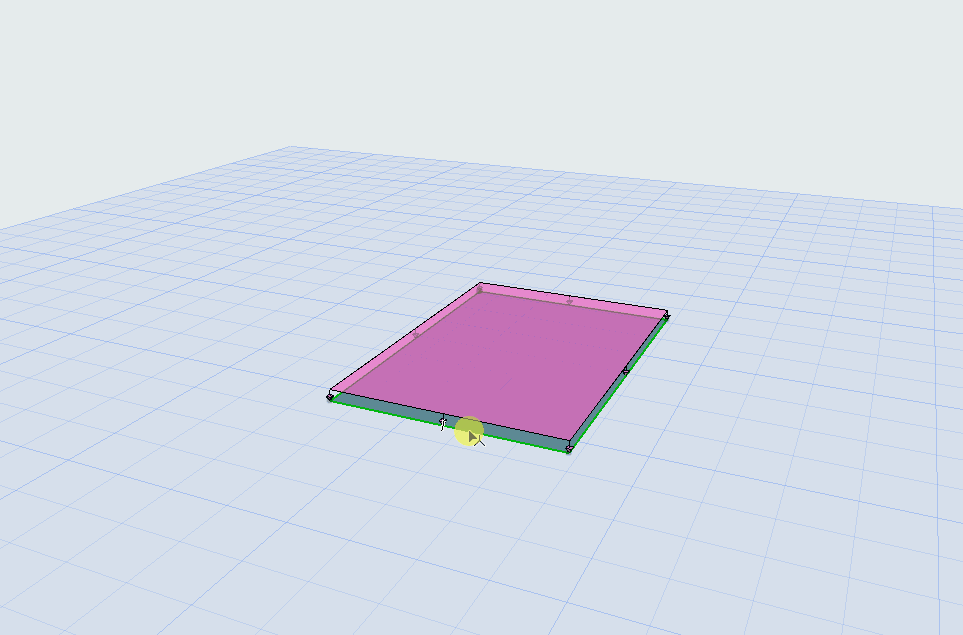

Asociativní plošné zatížení (geometrická metoda "Celý člen")
•Obdélník: Vytvořte obdélníkové zatížení definováním dvou protějších rohů nad libovolnou částí 2D členu. (Například jako reprezentace zatížení TZB zařízení.) Toto plošné zatížení není asociované k hranám členu. Při přesouvání se toto zatížení přesouvá spolu s členem, ale nesleduje žádné změny jeho geometrie.

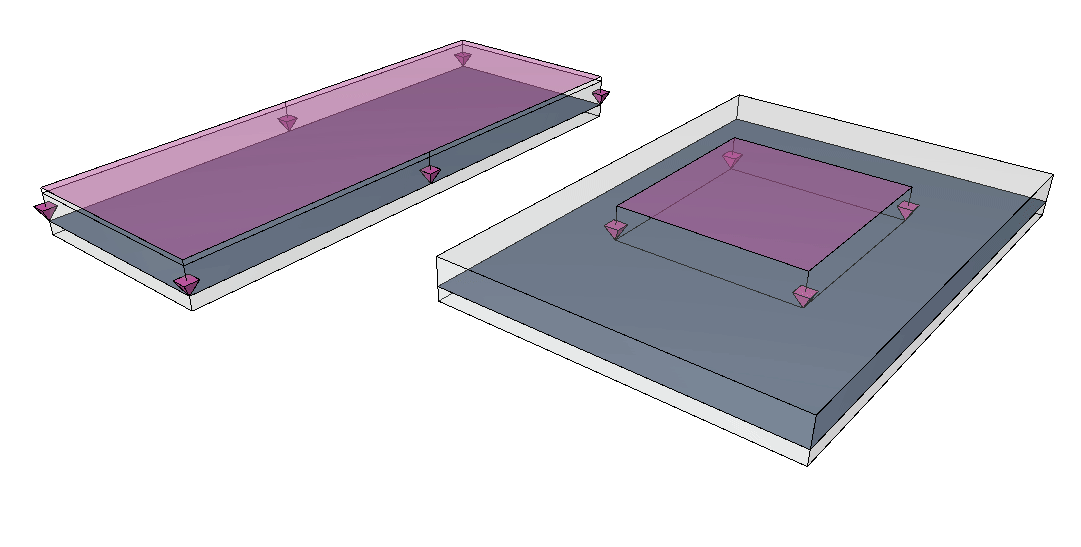

Obdélníkové plošné zatížení: Neasociativní
Poznámka: Zatížení jsou viditelná, pouze pokud jsou součástí aktuálně viditelného zatěžovacího stavu. Pokud se pokusíte vytvořit prvek zatížení, který není součástí aktuálně zobrazeného zatěžovacího stavu, objeví se upozornění.
Můžete také automaticky vygenerovat užitná zatížení zón.
