Odsazení 1D k 1D

Odsazení je použito vždy jen v jednom směru (jeden prvek k druhému): upravovaný člen bude odsazen k cílovému; cílový člen bude zachován beze změny.



ODSAZENÍ 1D ČLENŮ

Odsazení 1D k 1D



BeamOffset1.png   BeamOffset2.png

Napojení trámů: Před a po adaptaci odsazením

Volby odsazení 1D k 1D

Použijme příklad dvou trámů, které se napojují na sloup. Každý trám má jiný průřez a je ke sloupu umístěn s jinou excentricitou.

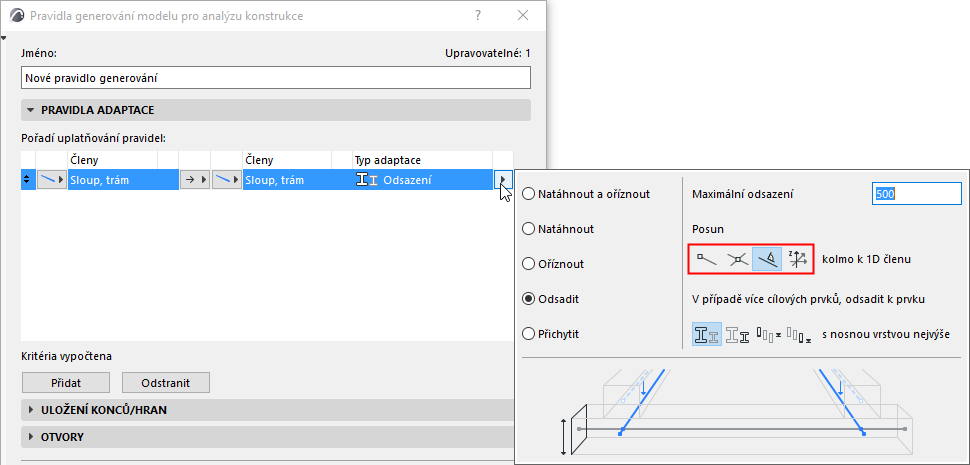

Kliknutím na šipku typu adaptace odsazení nastavíte způsob odsazení 1D členu.

Zadejte maximální možnou vzdálenost odsazení.

Vyberte jeden ze čtyř logik odsazení:


Každá volba je popsaná v tabulce níže.

Odsazení 1D k 1D


ke koncovému uzlu 1D členu

•s nejvýše umístěnou nosnou vrstvou


Odsazení 1D k 1D


ke koncovému uzlu 1D členu

•s nejníže umístěnou nosnou vrstvou


Odsazení 1D k 1D


k průsečíku členů


Odsazení 1D k 1D


kolmo k 1D členu

•s nejvýše umístěnou nosnou vrstvou


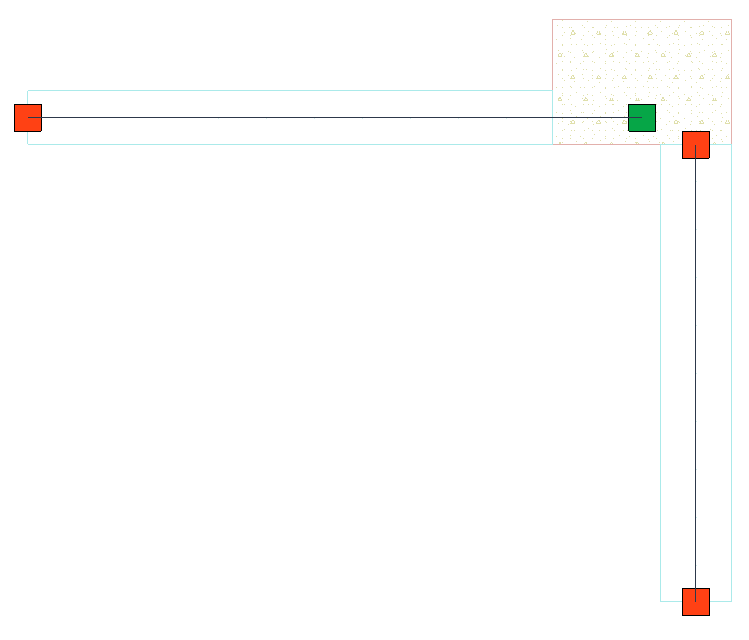

Odsazení 1D k 1D


kolmo k 1D členu

•s nejníže umístěnou nosnou vrstvou


Pouze globální směr Z

Tuto volbu aktivujte, pokud má být 1D člen odsazený pouze v globálním směru Z. Odsazení v jiných směrech nebude použito.

Viz také Možnosti odsazení v situacích s více cílovými prvky.
