Odsazení 2D členů

Odsazení je použito vždy jen v jednom směru (jeden prvek k druhému): upravovaný člen bude odsazen k cílovému; cílový člen bude zachován beze změny.

2D člen je odsazen kolmo k vlastní rovině. Tedy v lokálním směru Z.

•Pro každé odsazení můžete nastavit maximální povolenou vzdálenost odsazení (“Maximální odsazení”). Tato vzdálenost je měřena mezi dvěma neupravenými 1D členy a/nebo neupravenými rovinami 2D členů.

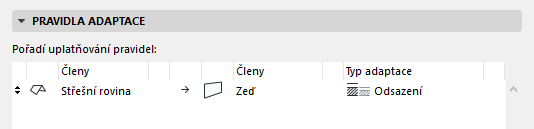

V tomto případě je díky adaptaci rovina 2D členu střechy napojena na 2D člen zdi pod ní:


RoofOffset1.png   RoofOffset2.png

Rovina střechy: Před a po adaptaci odsazením

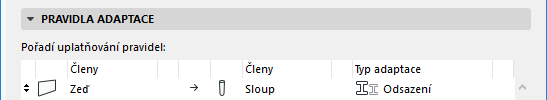

Odsazení 2D členu zdi k 1D sloupu



ODSAZENÍ 2D ČLENŮ

Odsazení 2D k 1D



Odsazení 2D k 2D

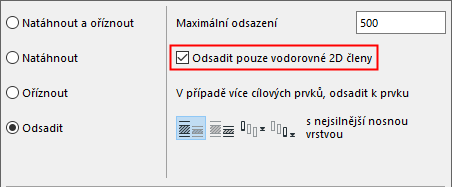

Odsadit pouze vodorovné 2D členy


Můžete omezit 2D-2D odsazení pouze na vodorovné 2D členy

Viz také Možnosti odsazení v situacích s více cílovými prvky.
