Příklad 2: Natažení trámů ke sloupům

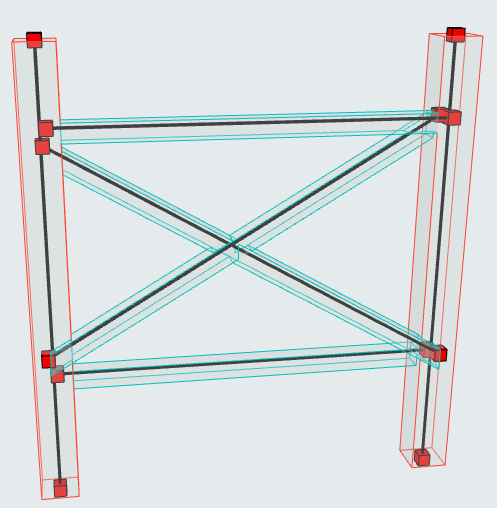

Pro představení tohoto typu adaptace použijeme běžnou ocelovou konstrukci tvořenou sloupy, trámy a diagonálními prvky:

Je vidět, že 1D členy trámů nejsou napojené na sloupy: chybí zde propojení, které je nezbytné pro analýzu konstrukce.

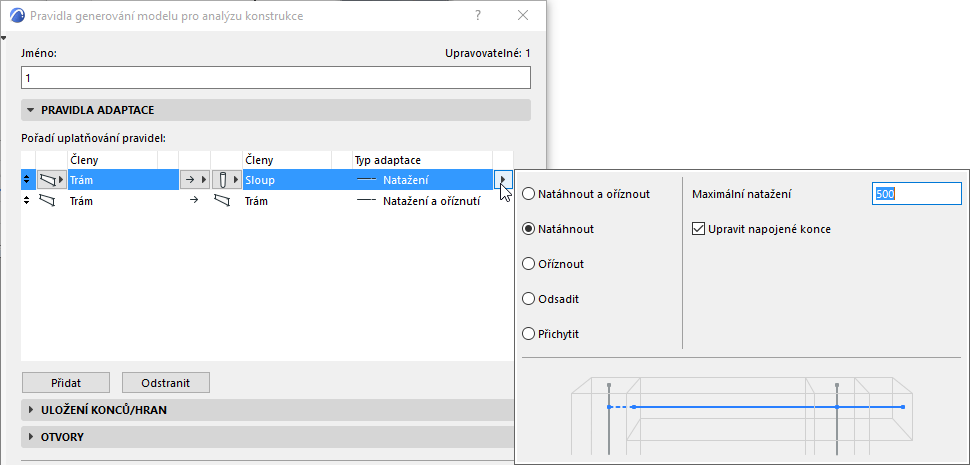

Řešením může být pravidlo generování, které osy trámů natáhne ke sloupům.

•Členové skupiny 1: Trám

•Členové skupiny 2: Sloup

•Metoda: jeden k druhému (trám bude natažený ke sloupu, sloup bude zachován beze změny.)

•Typ adaptace: Volně vytáhnout

•Další možnosti k natažení: maximální povolené natažení.

Poznámka: Nastavené tolerance jsou hodnoty typu délka: budou použity jednotky nastavených pracovních jednotek (Předvolby > Pracovní jednotky).

Trámy jsou již dotažené na sloupy, ale diagonály ještě nejsou v pořádku.

Pokračování je v dalším příkladu: Příklad 3: Přichycení.
