Příprava a export SAF datového souboru pro potřeby mapování standardů

Tuto metodu použijte, pokud je ve vašem projektu jen omezené množství konkrétních SAF materiálů/průřezů. Máte totiž snadný přístup k potřebným jménům materiálů/profilů použitých v externím softwaru.

Poznámka: Graphisoft také poskytuje několik přednastavených SAF datových souborů - jedná se o výrazně přehlednější katalogy. vizStažení SAF datových souborů optimalizovaných pro konstrukční aplikace

V externím programu vytvořte soubor, který obsahuje všechny SAF materiály a průřezy používané v tomto programu (např. SCIA Engineer nebo RISA-3D). Exportujte soubor jako SAF (*.xls). (Soubor nemusí obsahovat jakékoli konstrukční členy, stačí SAF průřezy a seznam materiálů.)

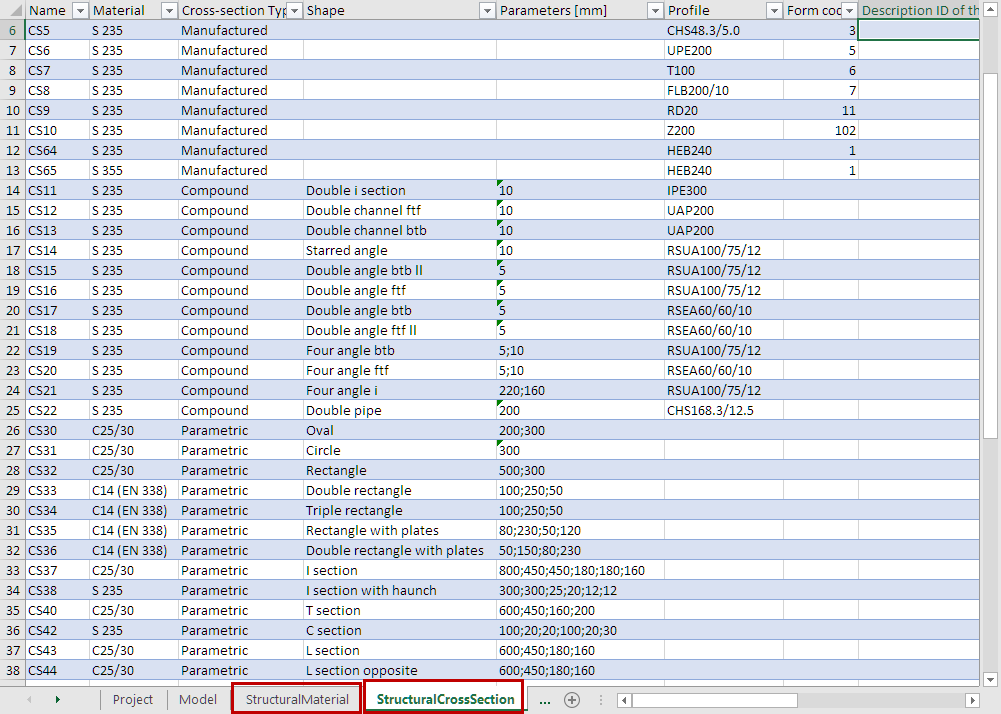

Ukázkový SAF soubor s SAF materiály a průřezy

Nyní můžete importovat nebo spojit soubor v relevantním okně nastavení SAF převodníků.

Více informací zde:

Přidání dalších SAF materiálů do seznamu mapování (Export do SAF)

Přidání dalších SAF průřezů do seznamu mapování (Export do SAF)

Přidání dalších SAF průřezů (import SAF)

Mapování “Obecných” nebo “Parametrických” SAF průřezů
