Filtrování vrstev Xref souborů – částečné otevření souboru
Při připojení XREFu do projektu se použijí nastavení převodníku DXF/DWG. Tento převodník můžete libovolně zvolit a jeho nastavení zobrazit v okně připojení Xrefu.
Viz Připojit XREF.

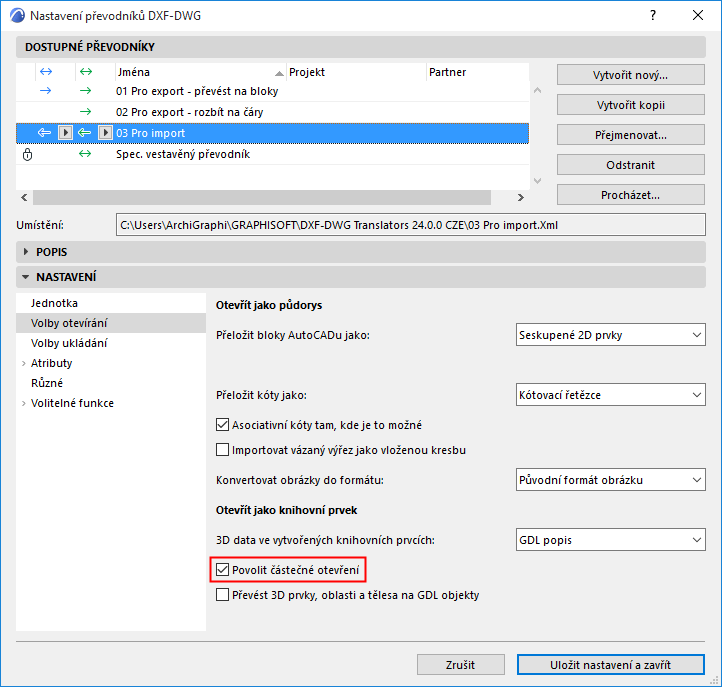

Jedna z voleb tohoto nastavení je zaškrtávací políčko “povolit částečné otevření”:
Pokud je tato volba zapnuta, otevře se při každém vložení Xrefu okno částečného zobrazení, které vám umožní vybrat vrstvy, které chcete připojit k projektu.
Viz “Povolit částečné otevření” v Volby otevírání (Nastavení převodníku DXF/DWG).
Nastavení vrstev připojeného Xrefu
Při připojení externího referenčního souboru k projektu se pro něj vytvoří vrstva.
Výjimka: Pokud máte aktivované nastavení Částečné otevření (viz výše) a v okně Částečné otevření tuto vrstvu odškrtnete, v projektu se nevytvoří.
Výsledné názvy vrstev budou mít následující formát:
‘NÁZEV_XREFU | NÁZEV_VRSTVY’.
Například vrstva PEN_56 DWG soubor, který byl připojen do projektu s XREF názvem 3D_STUFF se stane vrstvou 3D_STUFF|PEN_56.

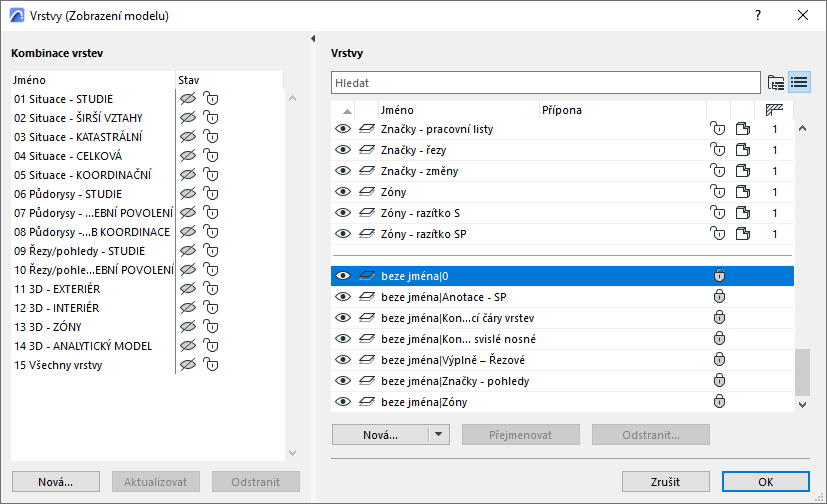

V nastavení vrstev jsou vrstvy připojených XREFů uvedeny samostatně na konci seznamu vrstev.
Vrstvy XREF nejsou přístupné pomocí nabídek pro výběr vrstev v jiných částech uživatelského rozhraní (například v oknech nastavení nástrojů a v Info paletce). Pokud však poslední výběr obsahuje prvek XREF, jeho vrstva XREF se v nabídce pro výběr vrstev zobrazí - pouze pro informační účely (kurzívou).

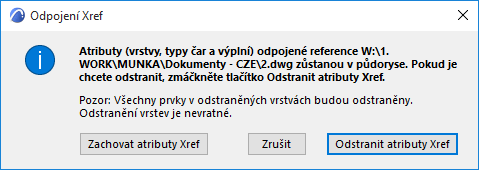

Když je Xref odpojen, dá vám dialogové na výběr jestli chcete odstranit nebo zachovat atributy odpojeného Xrefu, včetně vrstev, typů čar a výplní.
