Formát DWF (Drawing Web Format) je formát 2D vektorové grafiky vytvořený společností Autodesk.
DWF soubor bude obsahovat všechny 2D prvky s několika výjimkami a omezeními:
•Obrázky: kvůli omezeních formátu mohou být do souboru DWF uloženy pouze obrázky obdélníkového tvaru.
•Kamery nebudou zahrnuty
Archicad může otevřít všechny DWG soubory od Autocadu 2000.
V nabídce Soubor > Otevřít vyberte formát souboru DXF nebo DWG. Pomocí tlačítka Nastavení otevřete okno Převodníky DXF–DWG.
Více detailů najdete v kapitole Otevření souborů DWG/DXF.
Ve většině případů však nemusíte tato nastavení překladu upravovat, protože výchozí nastavení nabídne při otevírání souboru DXF/DWG požadovaný výsledek.
Poznámka: Pokud pracujete v AutoCADu a otevřete soubor DWG, který byl původně uložen v Archicadu, může se zobrazit upozornění. Měli byste však pokračovat v práci - neměly by se vyskytnout žádné problémy se stabilitou.
MicroStation Design File (.dgn) - verze 7 nebo 8
Použijte jeden z následujících postupů:
•V menu Soubor > Externí obsah > Vložit externí kresbu vyberte soubor MicroStation Design File (.dgn) (verze 7 nebo 8)
•V menu Soubor > Otevřít vyberte soubor MicroStation Design File (.dgn) (verze 7 nebo 8)
•Přetažením souboru .dgn jej naimportujete do aktuálního projektu.

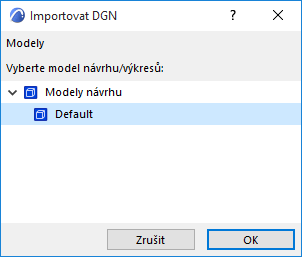

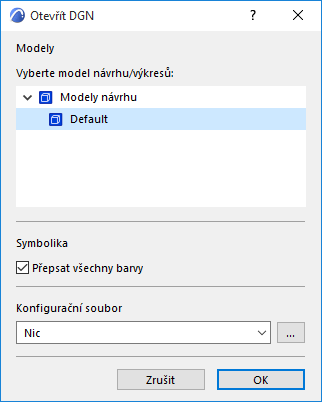

Možnosti nastavení najdete v oknech Otevřít DGN nebo Importovat DGN jak je popsáno níže:
Model návrhu/výkresů
Ve vyskakovacím okně vyberte jeden z modelů DGN (pokud obsahuje několik modelů).
Symbolika
Přepsat všechny barvy: Sada per projektu je přepsána pomocí tabulky barev DGN.
Poznámka: Pokud zaškrtnete toto pole a použijete konfigurační soubor, jeho definice přepíší sadu per.
Konfigurační soubor
Volitelné. Výchozí konfigurační soubor (txt) je dostupný ve složce výchozích hodnot Archicadu. Použijte, nebo upravte konfigurační soubor, čímž zajistíte převod přesně podle požadavků.

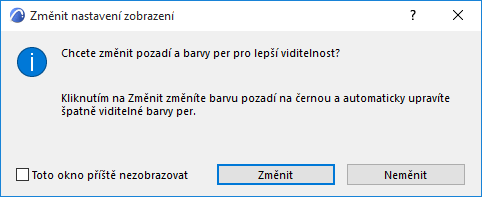

V případě, že soubor DGN otevíráte přes Soubor > Otevřít: objeví se vyskakovací okno s možností změnit barvu pozadí na černou.
Viz také Uložit jako - MicroStation Design File (.dgn) - verze 7.
