Můžete otevírat soubory ve formátu DXF a DWG jako kresby nebo výkresy.
•Zadejte příkaz Soubor > Otevřít a potřebný soubor vyhledejte v zobrazeném dialogovém okně.
•Pravidla pro převod u výměny dat mezi Archicadem a AutoCADem jsou uloženy do souboru Překladač s příponou XML.
•Pole Překladač v dialogovém okně Otevřít vypisuje výchozí nejpoužívanější překladače (například “pro výstup”).
•Pokud si nejste jisti, který výchozí překladač použít, výběrem položky nastavení otevřete dialogové okno Nastavení převodníku DXF-DWG . Každý výchozí překladač uvedený nahoře je stručně popsán v poli Popis.
Více informací o nastavení překladače naleznete v tématu Nastavení překladače DXF/DWG.
Vloženým kresbám můžete upravit velikost, měřítko, titulek a rámeček v okně nastavení kresby.
Viz Nastavení kresby.
Vložení externí kresby (více metod)
Otevření souboru DXF/DWG jako knihovního prvku
Použijte příkazy Soubor > Knihovny a objekty > Otevřít knihovní prvek.
Tím otevřete Hlavní okno GDL popisu, kde můžete nakonfigurovat nový objekt, který jste získali z celého souboru.
Více informací naleznete v tématu Editor GDL objektů.
Otevření metodou přetažení
DXF/DWG soubor lze naimportovat přetažením:
Klikněte levým tlačítkem na výkres AutoCAD a přetáhněte jej do požadovaného umístění. Soubor bude otevřen pomocí naposledy použitého překladače DXF/DWG. Tímto způsobem je soubor DWG/DXF jednoduše spojen s projektem. 3D obsah tohoto souboru se neimportuje, pouze jeho 2D vzhled.
Pokud je přetahováno více souborů DXF/DWG, bude přetažen pouze jeden z nich; doporučuje se přetahovat vždy jen jeden takový soubor najednou.
Pomocí přetahování můžete otevírat nebo slučovat výkresy AutoCADu:
•Soubor otevřete přetažením do okna aplikace Archicadu, na lištu menu nebo na ikonu aplikace
•Vložte soubor jako kresbu přetažením do půdorysu, řezu/pohledu/interiérového pohledu nebo 3D dokumentu, případně do detailu/pracovního listu Archicadu
•Přetažením na výkres vložíte kresbu na výkres.
Otevírání souborů chráněných heslem
V AutoCADu 2004 a novějších verzích je možné chránit výkresy heslem.
Na platformě Mac aktuálně není otevření heslem chráněného souboru DXF/DWF AutoCADu 2004 a novějšího možné, protože operační systém nepodporuje metodu šifrování použitou tímto mechanismem. V takovém případě se v systému Mac zobrazí upozornění.
V operačním systému Windows nemusí být dekódování hesla podporováno. V tomto případě budete upozornění, že soubor nelze otevřít.
Pokud systém podporuje proceduru dekódování, zobrazí se dialogové okno, kde je možné zadat heslo získané od osoby posílající soubor.
U souborů XREF program při prvním opětovném načtení XREF vyžaduje heslo. Pokud se znovu načítá více souborů XREF, nebude načten heslem chráněný soubor (v případě, že heslo nebude správně zadáno).
Otevírání bloků jako knihovních prvků
Nejbližší obdobou bloku AutoCADu je knihovní prvek. Reference bloků (vložené entity) odpovídá vloženým knihovním prvkům. Rozdíl: zatímco knihovní součást je samostatný soubor, blok je uložen v souboru AutoCADu.
Konverze bloků na knihovní prvky je jediný způsob, jak zachovat 3D strukturu bloků.
Nevýhody konverze bloků do knihovních prvků:
•Musíte pravidelně procházet knihovny vytvořené během importu DXF/DWG, abyste eliminovali duplikované a nepotřebné prvky
•Některé editační funkce dostupné pro uložené bloky nebudou dostupné pro vložené knihovní prvky.
Import vybraných vrstev ze souborů DWG/DXF/DWF
Viz “Povolit částečné otevření” v Volby otevírání (Nastavení převodníku DXF/DWG).
Zobrazení a skrytí vrstev v importovaných souborech DWG/DXF/DWF

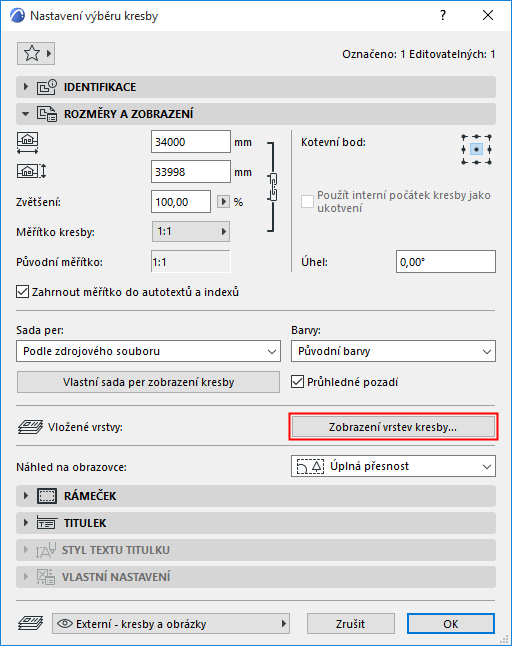

Použijte volby vložených vrstev na panelu vlastností v okně nastavení kresby pro zobrazení a skrytí vrstev obsažených v importovaném souboru DWG, DXF nebo DWF (tedy vrstev přímo ve zdrojovém souboru).
Tyto volby jsou dostupné pro kresby jejichž zdrojovým souborem jsou soubory formátu DWG, DXF nebo DWF.
Více informací naleznete v tématu Vložené vrstvy.
