Procházení v IFC správci projektu: Stromová struktura

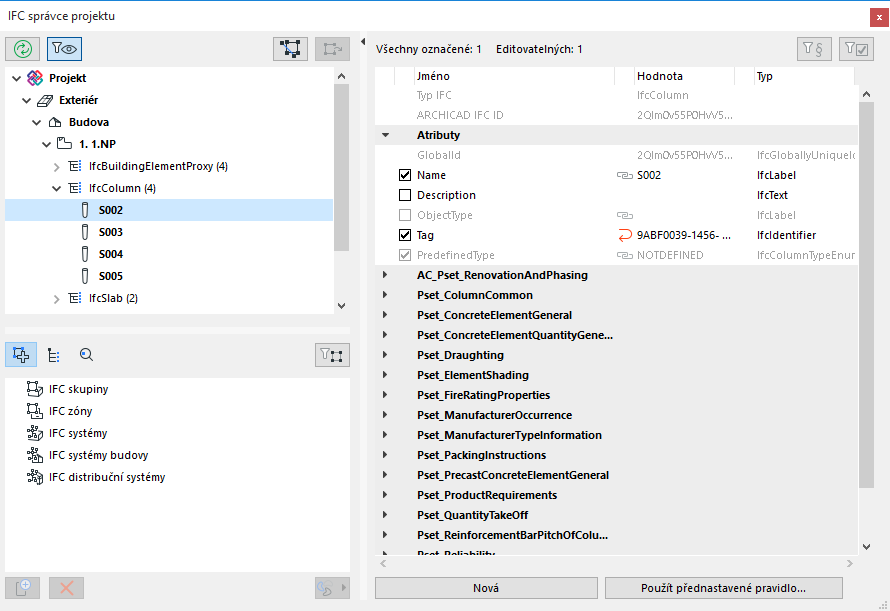

Stromová struktura (v levé horní části okna IFC správce projektu) zobrazuje hierarchii prvků IFC modelu. Zobrazuje všechny prvky aktuálního projektu na základě jejich klasifikace "Typ IFC".
Prvky ve struktuře podlaží IFC
V Archicadu mají všechny prvky a objekty definovány své domovské podlaží. Díky tomu jsou ve stromové struktuře IFC modelu zobrazeny pod IFC podlažím (IfcBuildingStorey), které odpovídá jejich domovskému podlaží.

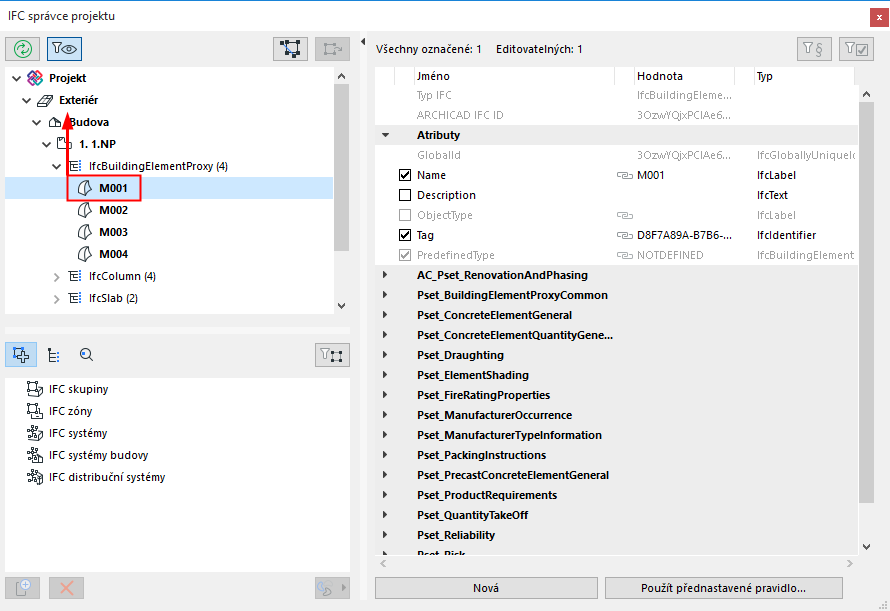

Tuto vazbu k IFC podlaží (IfcBuildingStorey) můžete přerušit přetažením prvku v seznamu, např. pod Exteriér (IfcSite). Do kategorie Exteriér mohou být umístěny například okolní objekty vymodelované morfem.
Prvky, které chcete vztáhnout ke konkrétní budově spíše než k podlaží, můžete přesunout do složky Budova.
Pokud budete chtít, aby se u takto přesunutých prvků opět objevila automatická vazba k IFC podlaží (na základě jejich domovského podlaží), stačí je přetáhnout ven ze správce projektu IFC.
Filtr dat zobrazených ve stromu

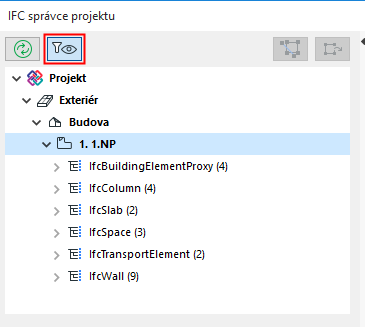

Volbou Vypsat pouze viditelné prvky modelu zobrazíte ve stromu pouze prvky modelu, které jsou viditelné v aktuálním zobrazení modelu.
Synchronizace dat správce projektu s modelem

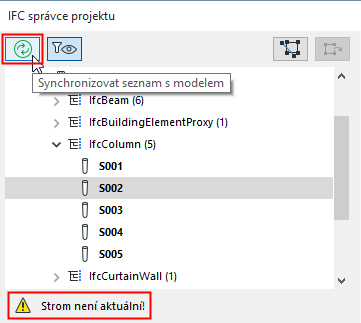

Pokud jsou prvky vytvořeny nebo odstraněny v modelu, nebude omezený strom tyto změny automaticky reflektovat. Pokud je nutná aktualizace, objeví se dole zpráva (“Strom není aktuální!”). Tlačítkem “synchronizace” stav aktualizujete.
Vyhledání označených prvků modelu ve stromu; Vyhledání označených prvků stromu v modelu

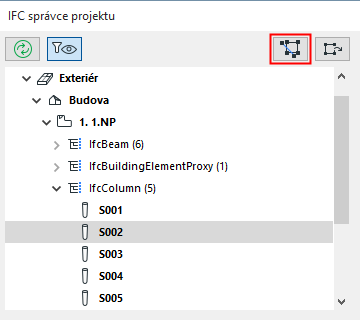

•Pokud chcete IFC entity ze stromového zobrazení najít a označit v modelu, jednoduše je označte a klikněte na tlačítko Zobrazit vybrané prvky v modelu. Program prvky označí v aktivním okně (pouze půdorys nebo 3D okno).

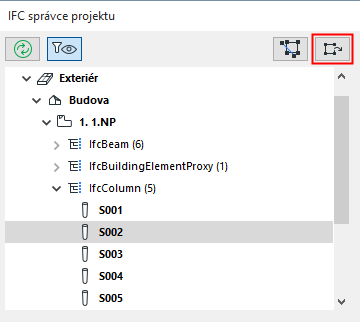

•Pokud chcete najít a označit prvky modelu ve stromové struktuře, označte je v půdorysu nebo 3D okně a klikněte na Zobrazit vybrané prvky v seznamu.
Vyhledávání prvků stromu podle IFC identifikátorů
Program pro kontrolu IFC modelů vás může upozornit na chyby vzniklé při modelování. Prvky, kterých se toto upozornění týká, můžete vyhledat v IFC správci projektu na základě jejich IFC identifikátorů:
•Archicad IFC ID (Globální IFC atribut automaticky přiřazený ke každému prvku)
•Externí IFC ID (Atribut Globalid IFC přiřazený každému IFC prvku importovanému do Archicadu)

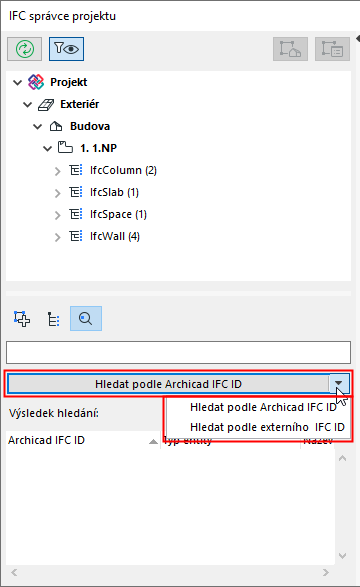

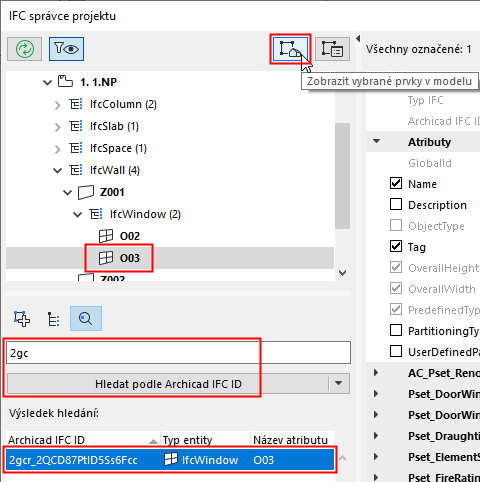

Tlačítkem Najít podle globálního ID otevřete režim hledání (třetí ikona pod seznamem IFC prvků).
Poznámka: Externí IFC ID je vytvořeno při importu IFC modelu spojením nebo připojením IFC modulu. Je vytvářeno proto, aby nedocházelo k přepisování stávajících prvků stejnými prvky importovanými z IFC souboru. (V externím IFC ID je uložené původní ID prvků modelu z původního souboru).
Do prázdného pole níže zadejte identifikátor (nebo jeho část), podle kterého chcete prvky hledat a klikněte na tlačítko “Hledat”.
•Vybraná položka z “výsledků hledání” bude zobrazena ve stromové struktuře.
•Tlačítkem "Zobrazit vybrané prvky v modelu" najdete a označíte prvek v modelu.
Zobrazení IFC zařazení vs. zobrazení IFC produktových typů
Prvky IFC můžete seskupit podle Zařazení a/nebo IFC produktového typu.
Viz popis IFC zařazení a IFC produktový typ.
Pro zobrazení těchto skupin v IFC správci projektu:

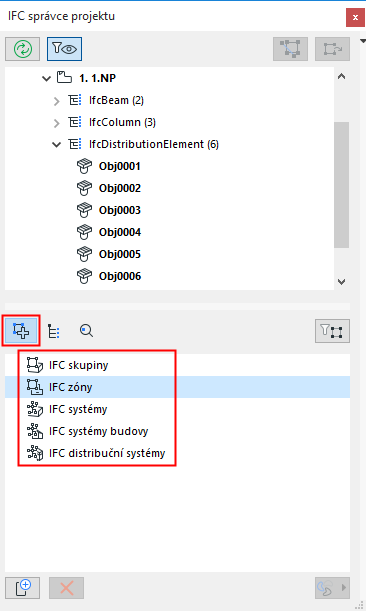

Použijte první ("Zařazení"), respektive druhou ("Produktové typy") ikonu pod stromovou strukturou pro přepnutí do požadovaného způsobu zobrazení.
Zobrazení položek podle zařazení nebo produktového typu
Pokud chcete omezit zobrazená zařazení/typové produkty pouze na označené prvky, klikněte na tlačítko "Filtr pro vybrané položky".
