Využívání Produktových typů v IFC správci projektu

V IFC správci projektu jsou zobrazeny všechny typy IFC produktových typů projektu, včetně všech prvků, které se k nim vztahují. IFC produktové typy jsou další možností jak seskupit prvky v projektu.

Pro zobrazení prvků podle produktového typu přepněte způsob zobrazení - použijte druhou ikonu pod stromovou strukturou prvků.

Pravidla pro mapování vlastností mohou být nastavena pro produktové typy.

Viz příklad: Příklad 4: Pravidla mapování pro IFC produktové typy.

IFC produktový typ definuje konkrétní styl/typ ostatních entit týkajících se jejich běžných IFC atributů a vlastností. Například IfcWindowStyle, je IFC produktový typ, ke kterému se odkazuje několik oken (IfcWindow).

Entity IFC produktové typy jsou generované pro prvky na základě definice Mapování typů pro export.

Vyberte typ (např. IfcWallType) a na pravé straně IFC správce projektu zkontrolujte jeho IFC data. IFC data výsledného typu IFC produktu nejsou standardně upravovatelné; jsou zobrazeny šedou kurzívou a všechna IFC data na pravé straně jsou také šedá.

Úprava IFC produktového typu

Produktový typ je možné upravit. Například:

•Změňte jeho jméno

•zadejte hodnotu atributu nebo standardní vlastnost

•upravte existující data vlastnosti

•vytvořte novou uživatelskou vlastnost nebo referenci klasifikace

Viz Vytvořit novou uživatelskou IFC vlastnost.

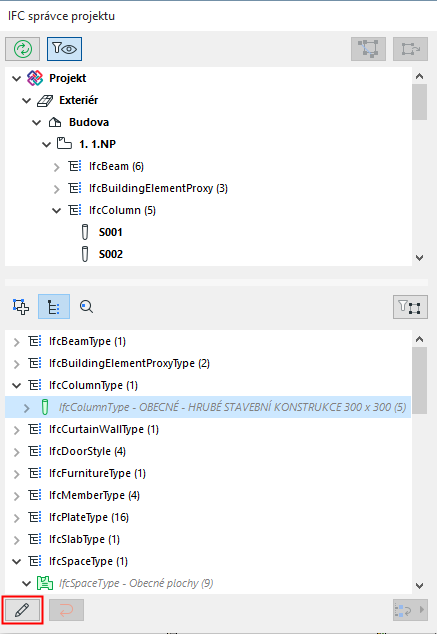

V případě úpravy IFC produktového typu jej nejprve aktivujte kliknutím na tlačítko "Upravit/Nový typ".

Na pravé straně upravte potřebné atributy/parametry.

Upravit definici IFC produktového typu - podtyp

Pro některé prvky není definice konkrétního IFC produktového typu vždy jednoznačná, např. v případě TZB prvků (IfcDistributionElements).

Předpokládejme, že máte v projektu potrubí vytvořené pomocí TZB modeláře, klasifikované jako IfcFlowSegment. Program automaticky zvolí podtyp IfcFlowSegmentType (např. IfcPipeSegmentType).

Pokud chcete výchozí volbu upravit na jiný podtyp typu IfcFlowSegmentType (např. IfcDuctSegmentType):

1.Tlačítkem “Upravit/Nový typ” spusťte úpravy IFC produktového typu.

2.Použijte nabídku "Změnit produktový typ".

Spojení IFC produktových typů do jednoho

Více IFC produktových typů můžete spojit do jednoho IFC produktového typu. Platí pro všechny prvky kromě dveří/oken (viz níže).

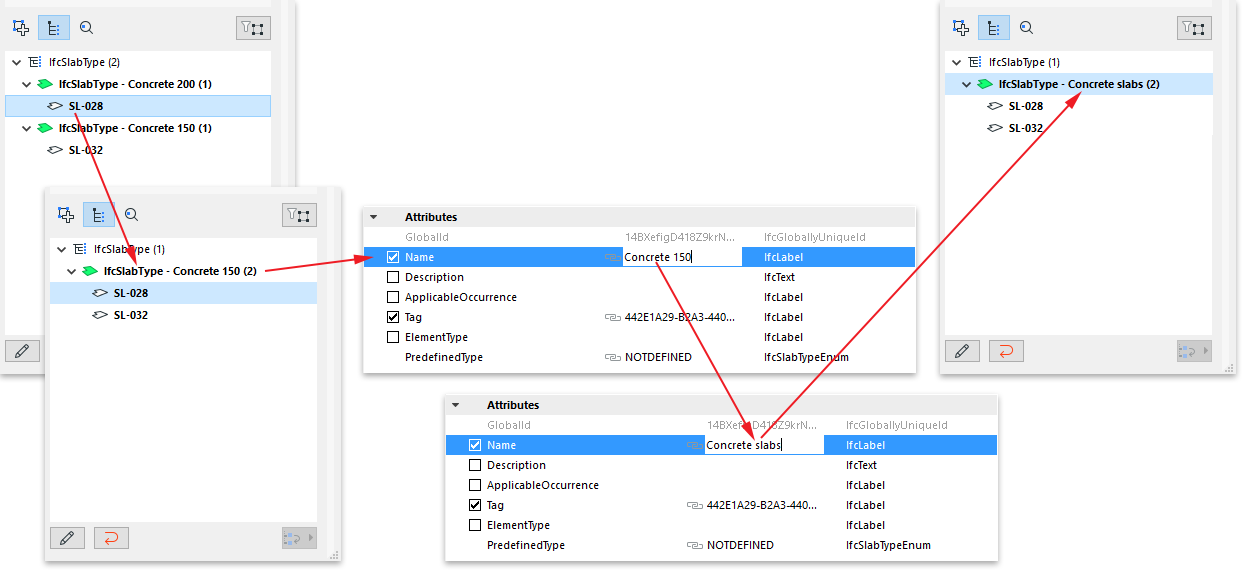

Například, v projektu máte dvě betonové desky o různých tloušťkách. Implicitně budou tyto dvě desky klasifikovány jako dva samostatné produktové typy (IfcSlabType), protože tloušťka patří mezi rozlišovací parametr desek. Vy je však budete chtít sloučit pod samostatný typ s názvem "Betonové desky".

1.Označte jednu složku typu a tlačítkem “Upravit/Nový typ” ji začněte upravovat.

2.Z druhé složky přetáhněte prvek IfcSlab do první složky typu.

3.Poté změňte jméno složky typu (která nyní obsahuje obě desky) na "Betonové desky" (viz obrázek níže).

Spojení IFC produktových typů oken a dveří

Kombinování oken a dveří je komplikovanější, jelikož některé jejich parametry jsou generovány z GDL popisu a nemohou být upraveny v důsledku kombinace prvků.

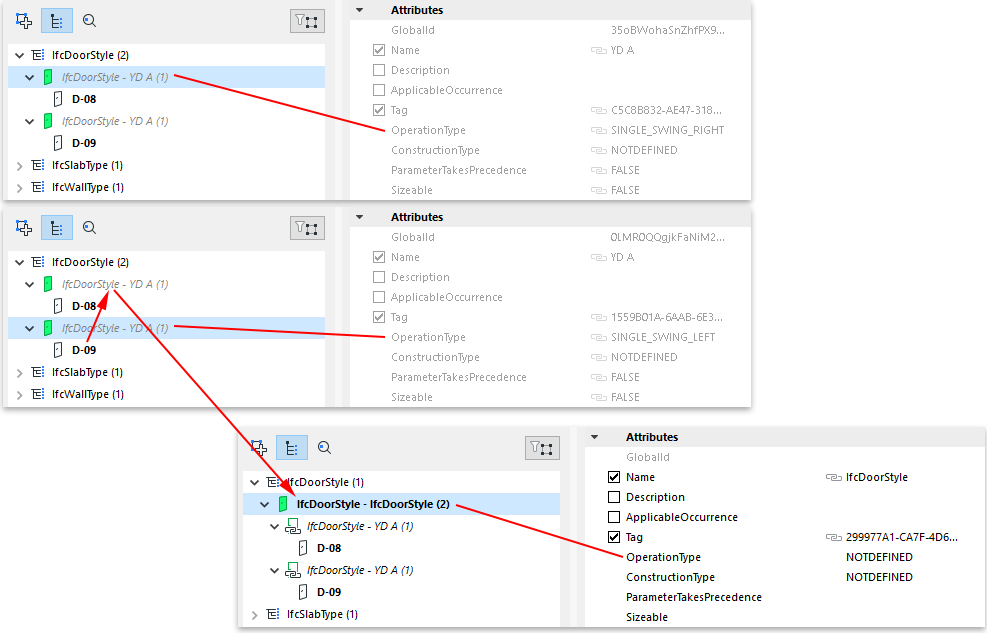

Takové parametry jsou atributy operačního typu, atributy panelu a atributy čar. Předpokládejme, že máte v projektu dvoje dveře, které jsou stejné ve smyslu velikosti a typu křídla, avšak jejich operační typy jsou jiné, protože jedny mají levou a druhé pravou orientaci otevření. Tyto dveře budou zobrazeny pod dvěma různými typovými produkty IFC. Oba typy budou mít stejný název ovšem jejich atribut "Operační typ" ("Operation type") bude různý.

Abyste měli oboje dveře pod stejným typovým produktem IFC, označte jedny z nich (nezapomeňte aktivovat editaci) a přesuňte je k druhému typu.

Výsledkem bude vytvoření nového společného typu, který používá data druhého typu (jako např. atribut jméno (Name), vlastnosti, reference klasifikace, atd.). Tento nový společný typ je ten, který bude exportován a přiřazen k oběma dveřím. Společný typ je možné přejmenovat a jeho údaje upravit.

V tuto chvíli budou originální typy zachovány jako tzv. připojené typy: budou připojena pouze generovaná data, která se liší pro oboje dveře (v tomto případě atribut OperationType). Jinými slovy, oboje dveře budou součástí samostatného společného typu, který obsahuje všechna běžná data, avšak budou si nadále udržovat vazbu na IFC data, která jsou pro každé dveře jiná a nemohou být kombinována (viz obrázek níže).

Obnovit typ

"Obnovení typu" znamená, že veškerá upravená IFC data budou vrácena na původní hodnoty a nová data budou vymazána.

•Pokud je obnovení typu použito na označený IFC typový produkt (např. IfcWallType), který byl upraven, budou obnovena jeho původní data (nově upravená data budou ztracena) a prvek již nebude editovatelný. Pokud daný typ obsahuje nové prvky, které vznikly kombinací více prvků, pak budou tyto prvky umístěny do jejich výchozí pozice.

•Pokud obnovení typu použijete u samostatného prvku (např. IfcWall), který byl přesunut pod jiný typ, bude tento prvek přesunut do své výchozí pozice.
