Soubor > Spolupráce > IFC > IFC převodníky
Vyberte převodník pro import a otevřete předvolbu pro převod vrstev.

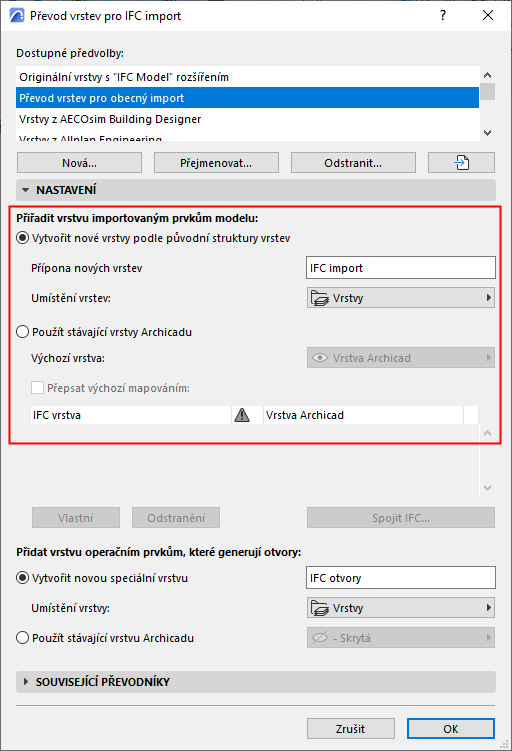

V tomto dialogovém okně můžete definovat umisťování importovaných prvků do vrstev Archicad.
Vytvořit nové vrstvy podle původní struktury vrstev
Nové vrstvy používají původní jména vrstev (např. IfcPresentationLayerAssignment) IFC modelu. Importované prvky budou vloženy do těchto vrstev.
•Přípona nových vrstev: Pomocí této volby můžete každému jménu vrstvy přidat vlastní příponu (např. “IFC model”). To umožňuje třídit vrstvy podle přípony v nastavení vrstev.
•Cílové umístění vrstev: Vyberte složku pro vrstvy IFC. Výchozím cílem je hlavní složka "Vrstvy".
Použít stávající vrstvy Archicadu
Z nabídky Výchozí vrstva vyberte vrstvu, do které budou vloženy importované prvky.

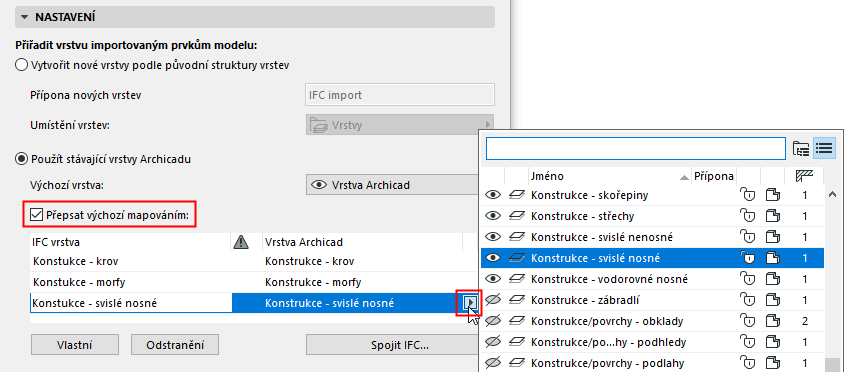

Přepsat výchozí mapováním
Pokud použijete tuto volbu, nebude použita zvolená výchozí vrstva, ale můžete mapovat vrstvy ručně.
Přidání jmen vrstev IFC do seznamu mapování:
•Klikněte na nový nebo
•Klikněte na možnost Sloučit z IFC a vyhledejte soubor IFC. Jména vrstev souboru budou připojeny k seznamu.

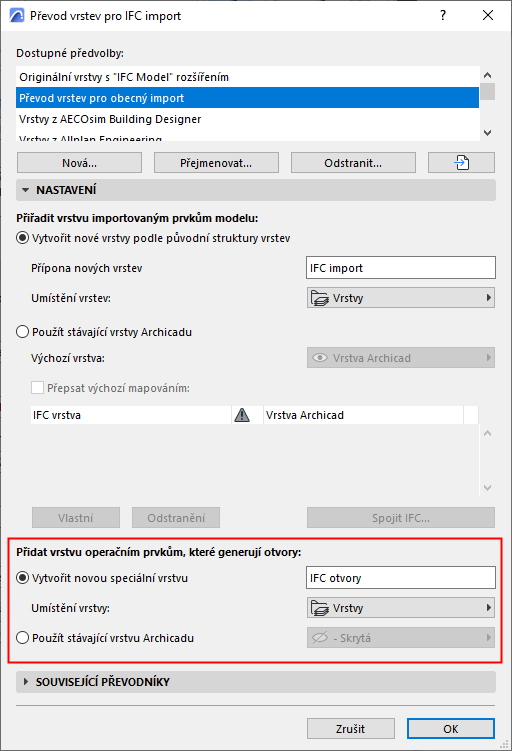

Přidat vrstvu operačním prvkům, které generují otvory
Některé importované otvory lze vytvořit pouze za použití operací s tělesy. V takových případech budou tyto prvky použity jako operační a automaticky vytvoří otvory.
Při importu IFC můžete vybrat vrstvu, do které budou tyto operační prvky vloženy:
•Vytvořit novou speciální vrstvu: Zadejte jméno nové vrstvy.
•Cílové umístění vrstev: Vyberte složku pro novou vrstvu.
•Použít stávající vrstvu Archicadu: Vyberte vrstvu pro operační prvky operací s tělesy.
Poznámka: Při posouvání cílového prvku se ujistěte, že je zobrazena i vrstva operačního prvku, oba prvky pak posuňte společně: díky tomu nedojde ke změně původní geometrie importovaných prvků.
Poznámka k převodu vrstev:
•Při importu bude automaticky nastaveno číslo průniků všech importovaných vrstev a toto číslo bude jiné, než čísla průniků vrstev aktuálně použitých v projektu. Díky tomu nebude docházet k průnikům prvků v importovaných vrstvách se stávajícími prvky projektu.
•Pokud jsou prvky převedeny na prvky odpovídajícího nástroje, (tj. nebyly převedeny na objekty nebo morfy; viz Převod geometrie pro IFC import výše), může být jejich geometrie upravena vlivem automatických průniků. Pokud tomuto chcete předejít, nastavte číslo průniků vrstev na 0.
•Pokud již vrstva se stejným jménem existuje, nebude žádná další vytvořena importované prvky budou umístěny do odpovídající existující vrstvy.
