Převod geometrie pro IFC export
Soubor > Spolupráce > IFC > IFC převodníky
Vyberte převodník pro export a otevřete předvolbu pro převod geometrie.
Tato nastavení určují způsob, jakým má být převáděna geometrie prvků při exportu do IFC.
Nastavení převodu je rozděleno do kategorií:
Sendvičové konstrukce a profily

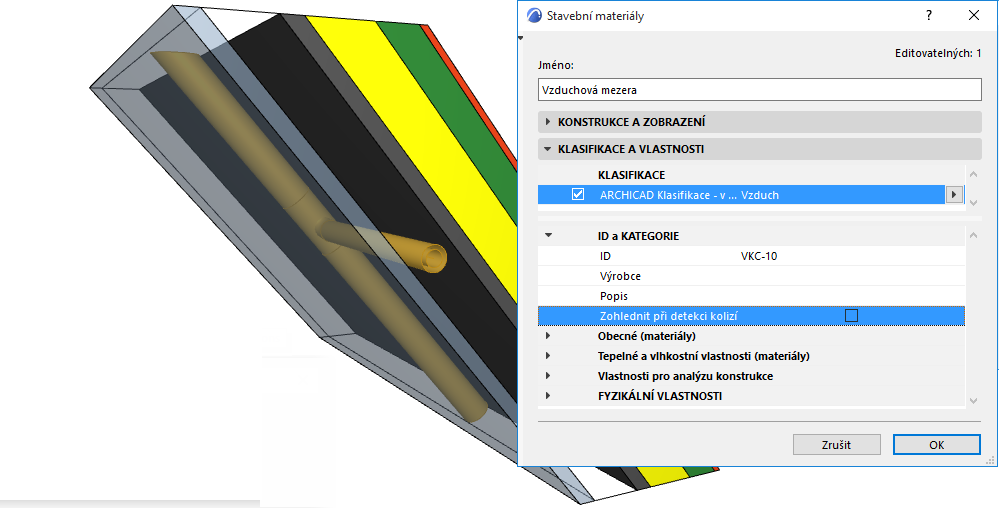

Exportovat pouze geometrii prvků, které jsou "zohledněny při detekci kolizí"
Budou exportovány prvky jejichž stavební materiál má zapnutou volbu “Zohlednit při detekci kolizí”. (Volby > Atributy prvků > Stavební materiály > Vlastnosti).

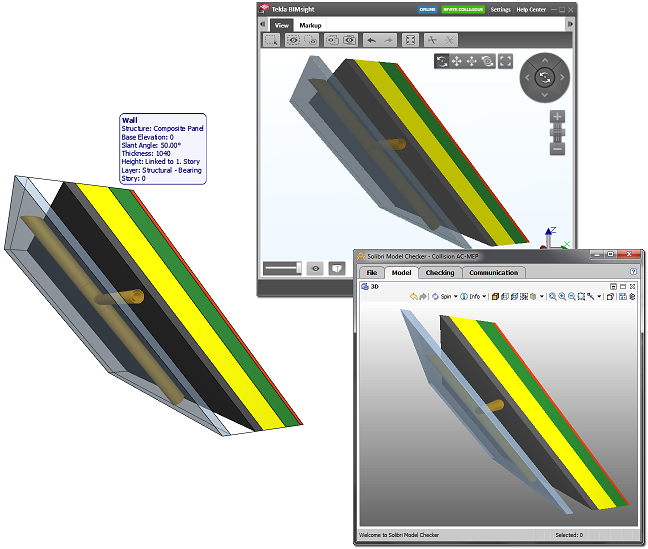

Pomocí této volby můžete exportovat sendvičové prvky a profily bez hmotné geometrie jako reálnou vzduchovou mezeru. Projektanti TZB (kteří obdrží tento IFC soubor) můžou do těchto dutin vložit potrubí, aniž by docházelo ke kolizím; při detekci kolizí se projeví pouze prvky se skutečnou geometrií.
Viz také Detekce kolizí.
Exportovat ohraničující obdélník
Exportuje rozměry ohraničujících kvádrů prvků budovy.
Exportovat geometrii IFC produktových typů
Přiřadí každému produktovému typu reprezentativní geometrii. (Tuto volba je povinná pro Concept Design BIM 2010.)
Každý typ (např. IfcFurnishingElementType) bude reprezentován geometrií prvku, který pod něj spadá (např. IfcFurnishingElementType).
Export hrubé geometrie prvků (exportuje otvory samostatně)
Prvky obsahující dveře, okna a/nebo prostupy budou exportovány jako hrubá geometrie. Například hrubá geometrie zdi je exportována se zahrnutím otvoru okna.
Tuto možnost použijte pokud je IFC model používán k přesným výpočtům nákladů. Geometrie otvorů bude uvažována zvlášť.
Poznámka: Otvory jsou exportovány pokud je aktivní položka IfcOpeningElement ve filtru modelu pro IFC export. Tato volba je ve výchozím nastavení zapnutá.

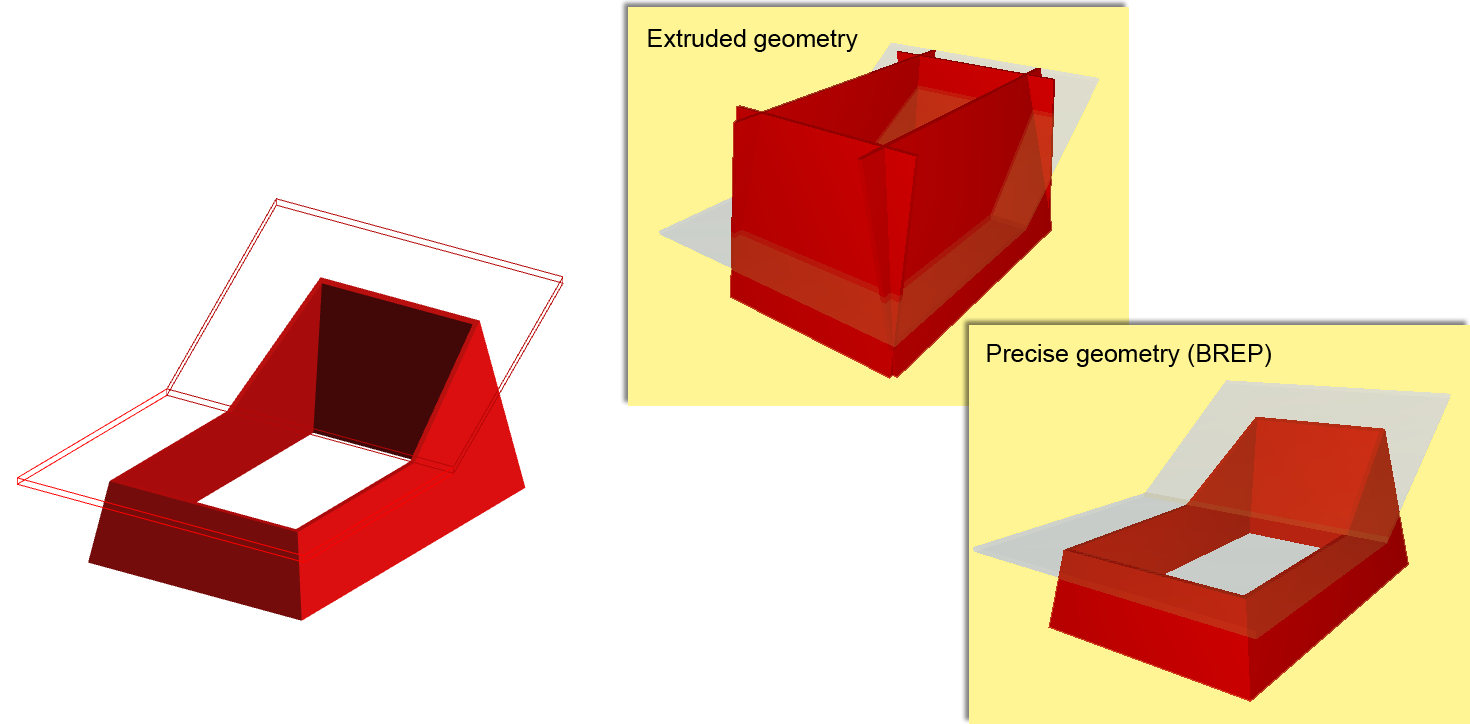

Pokud je volba Exportovat hrubou geometrii neaktivní, nelze prvky vytvořit jako vytažené. V takovém případě jsou prvky s otvory exportované jako BREP!

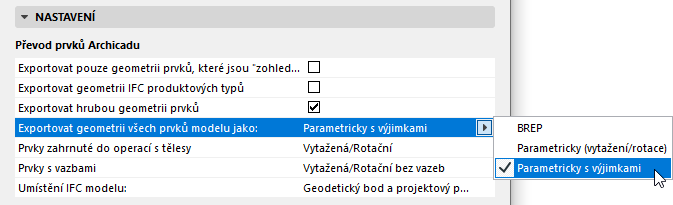

Exportovat geometrii všech prvků modelu jako:
Zde je popsáno, jak bude se bude chovat exportovaná geometrie prvků. Z nabídky vyberte jednu ze tří možností: BREP; Parametricky (vytažení/rotace); nebo Parametricky s výjimkami. Viz níže.
BREP
•Všechny prvky modelu budou exportovány jako geometrie BREP (Boundary Representation = reprezentativní obrys), spolu se svými napojeními.
•Tuto metodu použijte v procesu “referenčního modelu”.
•Pomocí této metody můžete uložit přesnou geometrii prvků včetně jejich přesných průřezů a napojení.
•Nicméně exportované prvky jsou převedeny na needitovatelné, jejich parametry jsou ztraceny.
•Prvky budou exportovány s barvou zobrazenou v aktuálním zobrazení a zohledněny budou grafické styly, stav při rekonstrukci a zvýraznění anotačních záznamů.
Parametricky (vytažení/rotace)
•Všechny prvky modelu jsou exportované jako parametrické (vytažená/rotační geometrie.)
•Tento způsob nejčastěji používají programy pro statické posouzení, pro které jsou důležité parametry prvků a ne přesné úhly hran (např. šikmé hrany desek).
•Tato metoda zachová parametrické hodnoty (jako jsou tloušťka, výška, umístění referenční čáry nebo roviny).
•Vrstvy sendvičových konstrukcí není možné plně zachovat kvůli omezením ze standardu IFC.
•Některé speciální průřezy nebudou přeneseny.
Poznámka: Morfy, objekty, skořepiny a některé zdi a trámy vlastních profilů nemohou být exportovány jako parametrické: vždy jsou exportovány jako BREP.

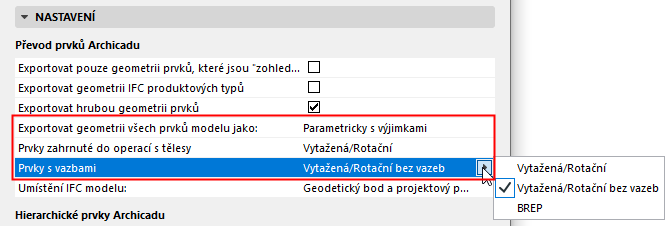

Parametricky s výjimkami
•Prvky budou exportovány jako parametrické (viz popis výše). Zvlášť můžete nastavit volby pro Prvky v operacích s tělesy a Prvky s napojením (zahrnuje i desky se zkosenými hranami):
–BREP (viz výše)
–Vytažená / Rotační (viz výše)
–Vytažená/Rotační bez vazeb: Prvky budou exportovány bez průniků založených na prioritách, export díky tomu bude rychlejší.
-Tato volba je doporučena pro programy na konstrukční analýzu, pro které je vhodnější základní podoba prvků bez jejich detailních průniků.

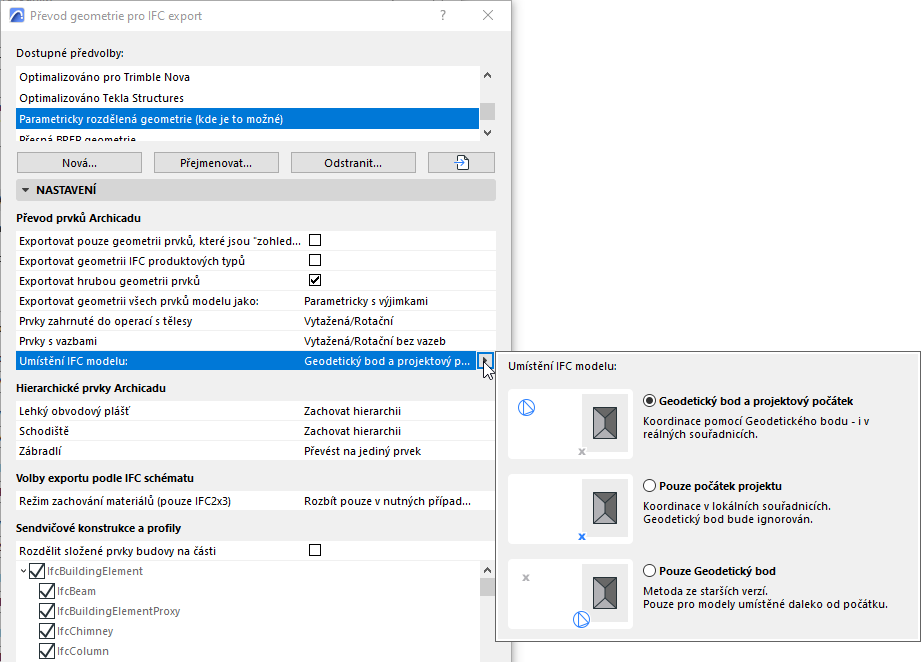

Vyberte, jestli má být entita IFC Site umístěna dle Geodetického bodu a/nebo Projektového počátku.
•Geodetický bod a projektový počátek (výchozí volba): Metoda používaná při většině výměn dat.
•Pouze projektový počátek: Tuto volbu použijte, pokud není umístění modelu důležité (např. pro účely nacenění). Tato metoda je nejběžnější v německy mluvících zemích.
•Pouze Geodetický bod: Tuto metodu použijte pouze pro modely modely umístěné daleko od počátku.
Komentář:
–Geodetický bod je zohledněn i v případě, že není v exportovaném zobrazení viditelný
–Pomocí informací "Georeference" geodetického bodu můžete přiřadit geografické vlastnosti. Tyto vlastnosti lze následně sdílet se všemi zúčastněnými prostřednictvím IFC.
Viz také Geodetický bod.
Poznámka k exportu geometrie IFC parcely:
V Archicadu 23 jsou všechny prvky, které jsou klasifikovány jako IFC geometrie parcely, exportovány do IFC jako plná tělesa.
Prvky Archicadu jsou součástí IFC parcely, pokud jsou:
•Klasifikovány jako IFC typ “IfcSite” , nebo
•Uloženy jako objekty s podtypem "IFC parcela"
Mapování IFC umístění z Archicadu a Revitu
|
IFC |
Archicad 20 a vyšší |
Revit |
|
Globální počátek IFC |
Geodetický bod |
Geodetický bod |
|
Umístění entity IfcSite |
Projektový počátek |
Základní bod projektu |
Vyberte volbu převodu pro každý z typů hierarchických prvků: Lehké obvodové pláště, Schodiště a Zábradlí.
•Převést na jediný prvek: Prvek bude exportovaný jako jednotná IFC entita, ve které bude zahrnuta veškerá geometrie jednotlivých prvků. Původní hierarchické uspořádání prvku (např. schodiště a jeho jednotlivých komponentů) bude ztraceno.
•Zachovat hierarchii: Hierarchické uspořádání prvku a jeho elementů bude zachované.
Viz také Export hierarchických prvků jako IFC kontejnerů.
Režim zachování materiálů (pouze IFC2x3)
Definujte jestli a jak se budou složité prvky rozkládat na jednotlivé části stavebních prvků. Tato volba záleží na tom, zda potřebujete zachovat informaci o materiálu prvků.
jednu ze následujících voleb zachování materiálů.
•Nikdy nerozbíjet. Zachování materiálů nelze zaručit.
Jedná se o výchozí volbu: složité prvky (sendvičové konstrukce a profily nejsou rozloženy. Jejich rozložení by znásobilo počet částí stavebních prvků v IFC modelu.
•Rozbít pouze v nutných případech pro zachování materiálů. Program rozloží prvky pouze v případě, že je to jediná možnost jak zachovat informaci o materiálu.
•Rozbít všechny prvky na části, zachovat materiály. Všechny složité prvky jsou rozloženy a informace o materiálech zachovány.
Komentář:
–Tyto volby zachování materiálů jsou relevantní pouze pro schéma IFC2x3.
–Pro IFC4 nebo IFC4.3 použijte níže uvedené nastavení: viz Rozdělit složené prvky budovy na části.
Sendvičové konstrukce a profily

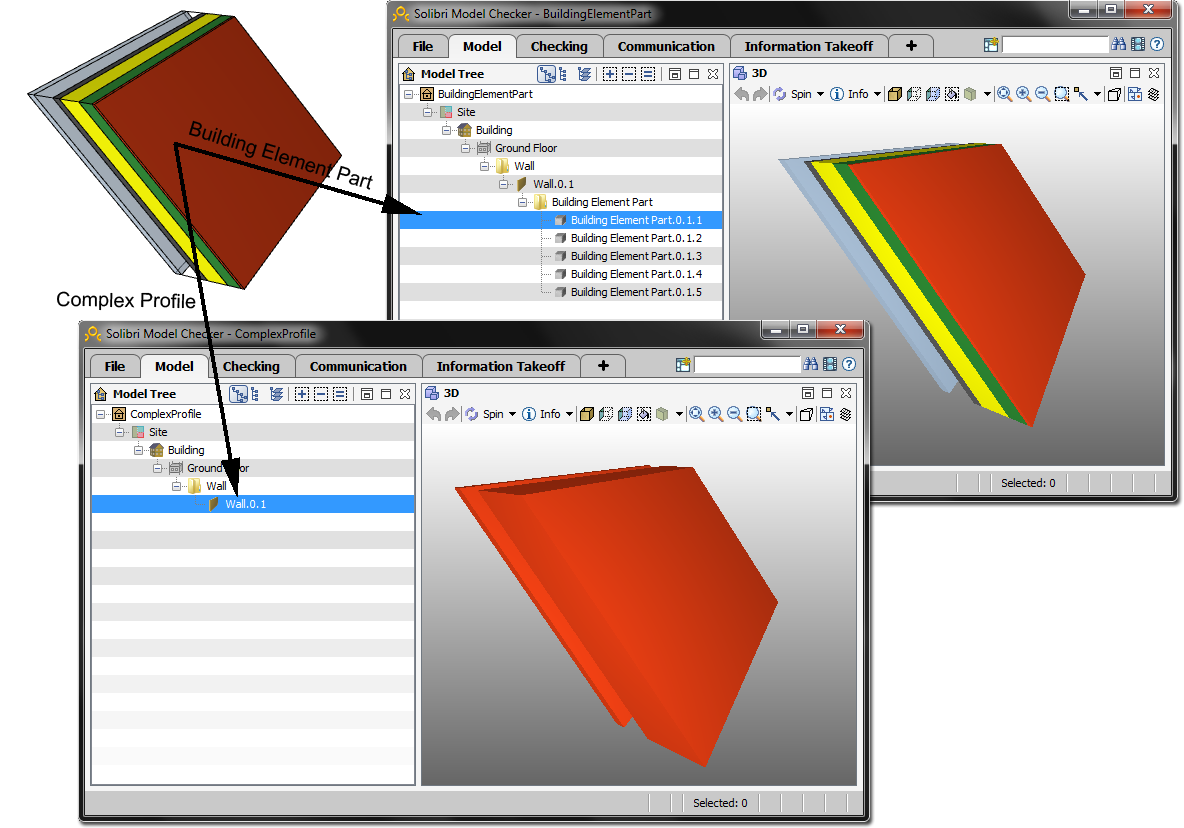

Rozdělit složené prvky budovy na části
Rozdělte složené prvky na jednotlivé části stavebních prvků. Tato možnost vyhovuje referenčnímu zobrazení IFC4. Neovlivňuje definice materiálů (V IFC4 jsou materiály zachovány bez ohledu na to, zda jsou prvky rozděleny).
Volba umožňuje rozdělit sendvičové a profilové konstrukce na tzv. "části stavebních prvků". Při tomto nastavení bude např. statik, který dostane IFC model, vědět, že sendvičová zeď zahrnuje vzduchovou mezeru.
Pokud toto pole zaškrtnete:
–stromová struktura níže je editovatelná: typy prvků, které budou rozděleny, můžete vybrat. (Typy prvků, které nejsou zaškrtnuty, nebudou rozděleny.)
Pokud pole není zaškrtnuté: žádný ze složených prvků nebude rozdělen.
