Další panely v okně nastavení dveří/okna

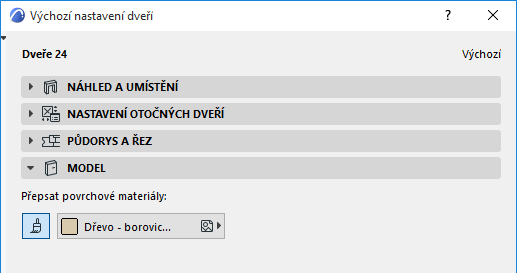

Panel Model dveří/okna (standardně není zobrazen)
Tento panel není standardně zobrazen. Přidat ho do nastavení okna/dveří můžete v menu Volby > Pracovní prostředí > Okna nastavení nástrojů.
Nastavení na tomto panelu použijte, pokud chcete okno nebo dveře zobrazit jednotným povrchovým materiálem.
Zapněte tlačítko povrchového materiálu a vyberte z nabídky povrchový materiál.

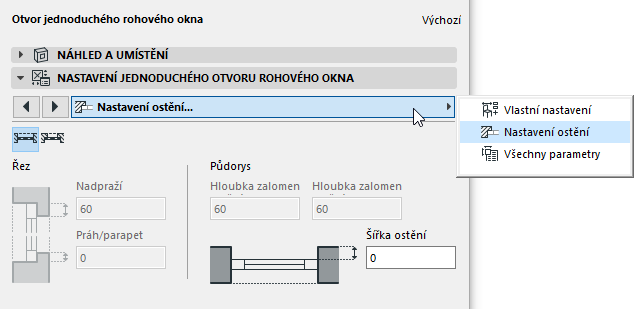

Nastavení ostění dveří/okna (nestandardní otvory nebo otvory ze starších verzí)
Samostatná záložka s nastavením ostění je dostupná pouze pro některá okna/dveře, které nejsou součástí standardní knihovny Archicadu.
Pro nastavení různých vlastností ostění, jako je hloubka ostění, hloubka prahu/parapetu nebo levé a pravé zárubně použijte tyto volby.
Z nabídky vyberte předdefinovanou značku nebo pomocí procházení nalezněte jiný objekt značky.
Chcete-li v půdorysu zobrazit nebo skrýt značky dveří/oken, použijte možnosti dveří/okna v nabídce Dokument > Zobrazení modelu > Volby zobrazení modelu.
Více informací naleznete v tématu Volby zobrazení modelu pro konstrukční pohledy.
Odkazové značky jsou parametrické GDL objekty trvale propojené s výplněmi otvorů.
Kótovací jednotky u značek dveří/oken a kótovací jednotky výšky prahu zobrazované ve značkách dveří/oken je možné upravit v nabídce Volby > Předvolby projektu > Kóty.
Více informací naleznete v tématu Předvolby kót.
V okně náhledu se zobrazí výsledná podoba vybrané značky.
Tloušťka konstrukce podlahy: Tento ovládací prvek použijte v případě, že chcete pomocí značky dveří/okna označit hodnotu výšky prahu, který bere v úvahu výškový rozdíl (pokud nějaký je) úrovně podlaží a paty zdi (například kvůli kobercům nebo parketám na podlaze). Tato hodnota se počítá jako součást hodnoty zobrazené ve značce dveří/okna.
Tato hodnota neovlivní umístění dveří/okna.
Viz také Výška prahu podle tloušťky podlahy.
Styl textu značky dveří/oken
Viz Styl textu.
