Nastavení nástroje Střešní okno

Prohlížeč objektů na levé straně okna nastavení Střešního okna je stejný jako u jiných nástrojů knihovních prvků.

Obecné informace naleznete v tématu Střešní okna.

Panel Náhled a umístění střešního okna

Šířka: Zadejte šířku střešního okna.

Výška: Zadejte výšku střešního okna.

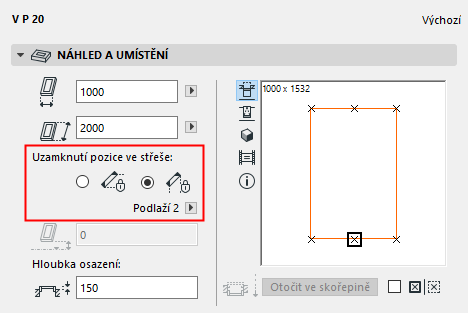

Uzamknutí pozice ve střeše Tato možnost je k dispozici pouze pro označená střešní okna umístěná ve střechách (ne skořepinách). Pomocí této volby můžete určit, jak bude ukotveno okno, pokud dojde k úpravě střechy:

•buď vodorovně (střešní okno zůstane na místě, na kterém je zobrazené v půdorysu)

•nebo svisle (střešní okno zůstane v místě, na kterém je zobrazené ve svislém pohledu, bez ohledu na vodorovnou pozici.)

Více informací naleznete v tématu Ukotvení střešního okna ve střeše.

Výška parapetu nebo nadpraží: V tomto poli je znázorněna výška kotevního bodu střešního okna (buď parapet nebo nadpraží) měřená od konkrétního podlaží nebo referenční čáry střechy. (Pokud jste uzamkli vodorovné umístění okna, není možné hodnotu tohoto pole upravovat.)

•Kotevní bod nastavte kliknutím na příslušné místo v okně náhledu na střešní okno (buď na horní nebo spodní části okna).

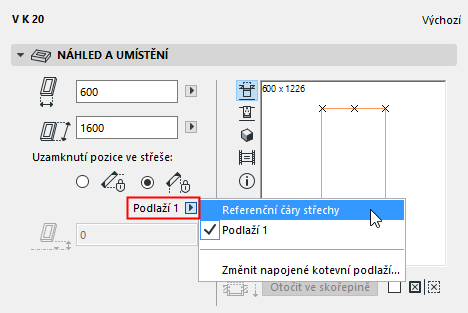

•Z nabídky pak zvolte, jestli má být výškové umístění měřeno od konkrétního podlaží nebo od referenční čáry střechy.

Tlačítko Otočit ve skořepině je k dispozici pouze pro označená střešní okna umístěná ve skořepinách (ne střechách). Klikněte na tlačítko Otočit ve skořepině, pokud chcete změnit orientaci střešního okna na opačnou stranu (např. z "vnitřní" na "vnější".)

Zaškrtněte políčko zrcadlení knihovního prvku, pokud chcete střešní okno zrcadlit při vkládání, nebo chcete zrcadlit označené střešní okno.

Náhled

Viz Volby náhledu.

Střešní okno je umístěno podle jeho aktivního bodu, definované 2D symbolem knihovního prvku. Tento aktivní bod je označen zvýrazněným obdélníkem, a bude působit jako vkládací a kotevní bod objektu.

Ostatní aktivní body jsou zobrazeny jako X. Podle potřeby klikněte na kterýkoli z nich a udělejte z něj kotevní aktivní bod.

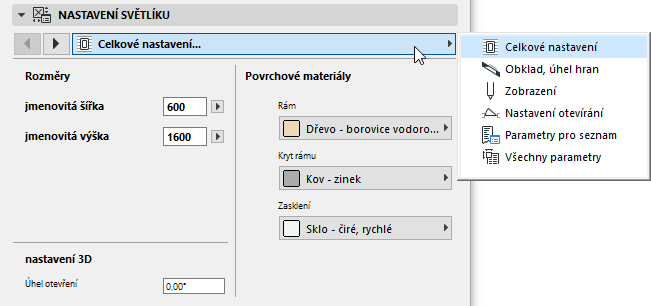

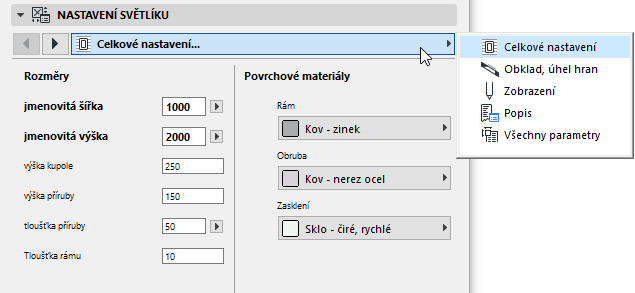

Nastavení Střešního okna

Toto rozhraní použijte pro nastavení parametrů střešního okna.

Poznámka: Výplň a barvy pera půdorysu lze určit v panelu (pomocí ovládacích prvků znázornění) nebo je přepsat vlastními výplněmi a pery v níže umístěném panelu Půdorys a řez.

Kliknutím můžete vybrat parametr a upravit jeho hodnotu.

Panel Půdorys a řez střešního okna

V půdorysu jsou střešní okna založena implicitně na 3D projekci nikoliv na symbolickém znázornění.

Poznámka: Střešní okna v samostatných střechách, které byly přeneseny z projektů Archicadu 14 a starších verzí, mohou být zobrazeny pomocí symbolického zobrazení (pokud mu dáváte přednost).

Viz Předvolby funkcí starších verzí.

Informace o přepsání GDL atributů střešního okna:

Viz Přepsání atributů GDL objektu dveří/oken.

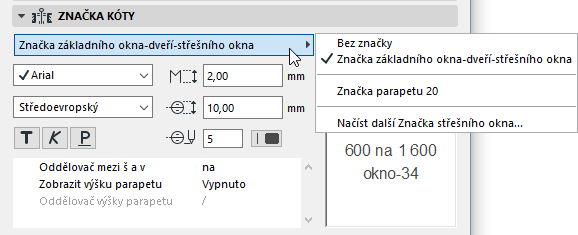

Panel Značka kóty střešního okna

Panel Značka kóty nabízí upravitelné volby značky kóty světlíku.

Chcete-li ve pohledu zobrazit nebo skrýt značky střešního okna, použijte možnosti v nabídce Dokument > Zobrazení modelu > Volby zobrazení modelu.

Více informací naleznete v tématu Volby zobrazení modelu pro konstrukční pohledy.

Odkazové značky jsou parametrické GDL objekty trvale propojené s výplněmi otvorů.

Jednotky kóty značky střešního okna lze přizpůsobit v nabídce Volby > Předvolby projektu > Kóty.

Více informací naleznete v tématu Předvolby kót.

Z nabídky vyberte předdefinovanou značku nebo pomocí procházení nalezněte jiný objekt značky.

V okně náhledu se zobrazí výsledná podoba vybrané značky.

Nastavení rozměrů a pera značky.

Jednotné pero značky: Tuto volbu aktivujte, pokud chcete všechny části značky zobrazit jedním perem, bez ohledu na jakákoli další nastavená pera.

Panel Nastavení značky střešního okna

Panel Nastavení značky obsahuje volby odkazové značky knihovního prvku. Panel je aktivní, jen pokud byl v panelu Odkazová značka zvolen dostupný prvek značky.

Výška prahu: Tento ovladač použijte, pokud chcete značkou střešního okna označit hodnotu výšky parapetu, který bere v potaz výškový rozdíl (pokud existuje) mezi úrovní podlaží a úrovní parapetu střešního okna (např. s ohledem na koberce). Tato hodnota se bude počítat jako součást hodnoty parapetu zobrazené ve značce střešního okna.

Viz také Výšky parapetu (prahu) a nadpraží.

Tato hodnota neovlivní umístění střešního okna.
